SK14F突破传统，革新电路体验

型号/规格：

SK14F

品牌/商标：

MIC/SZXYL

封装形式：

SMAF

环保类别：

无铅环保型

安装方式：

贴片式

包装方式：

盘装

功率特性：

小功率

频率特性：

高频

整流电流：

反向电压：

询价

产品信息

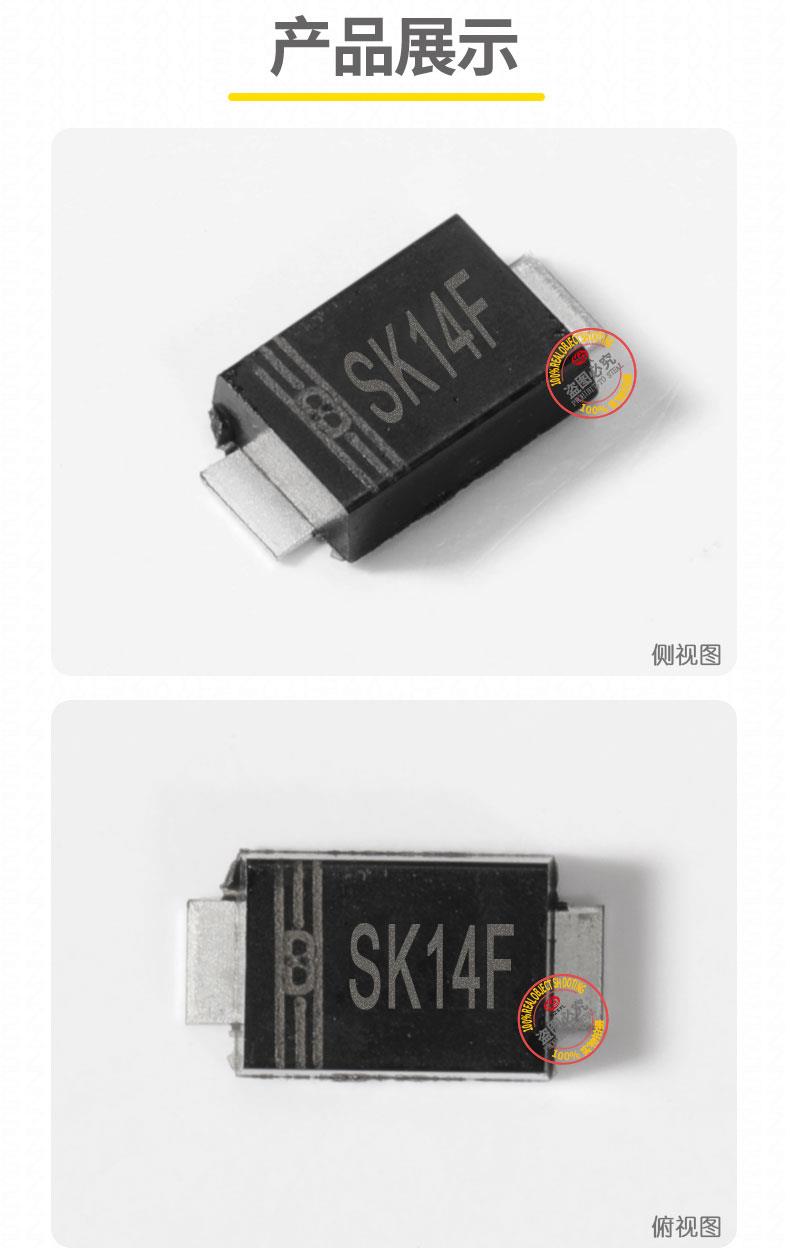

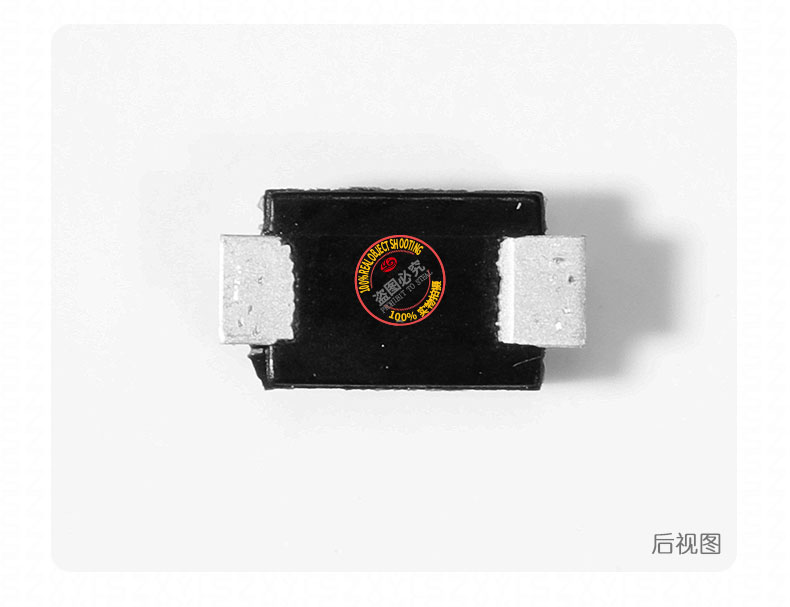

SK14F 是一款小功率的贴片式肖特基二极管，在各类电子电路中应用广泛。

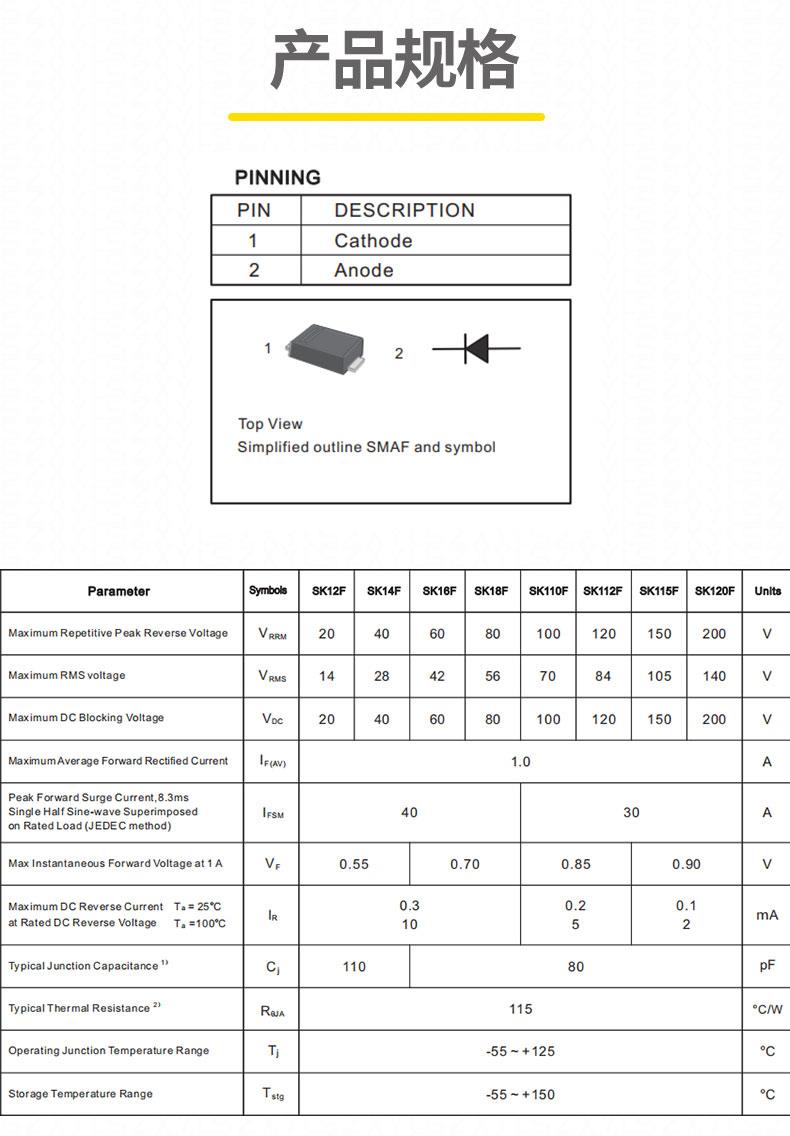

参数

平均整流电流：1.0A
反向峰值电压：40V
峰值浪涌电流：25A
反向漏电流：10.0μA
正向压降：0.55V
封装形式：SMAF 等，属于表面贴装型，有利于自动化生产和小型化电路板设计

性能特点

快速恢复：恢复时间通常在纳秒级别，适用于高频应用，能提高系统响应速度
低反向漏电流：有助于减少功耗和热量产生，提高电路的效率和稳定性
低导通压降：正向导通时能量损失小，有利于提升电路的效率和性能

工作原理

正向偏置导通原理

当给 SK14F 施加正向电压，也就是让金属端的电位高于半导体端的电位时，外加电场的方向与内建电场的方向相反。此时，外电场会削弱内建电场，使肖特基势垒的高度降低。

当正向电压达到一定数值（SK14F 的正向导通压降典型值约为 0.55V）后，势垒高度降低到使半导体中的多数载流子（自由电子）能够轻易地越过势垒进入金属，从而形成较大的正向电流，二极管导通。并且，由于正向导通时主要是多数载流子参与导电，不存在少数载流子的注入和存储效应，所以 SK14F 的正向导通速度非常快。
反向偏置截止原理
当施加反向电压，即金属端电位低于半导体端电位时，外加电场与内建电场方向相同，会增强内建电场，使肖特基势垒的高度增加。

此时，半导体中的多数载流子更难以跨越势垒进入金属，只有极少数由热激发产生的少数载流子能够在反向电压的作用下形成反向电流。由于少数载流子的数量极少，所以反向电流非常小，通常在微安级别，在实际应用中可以近似认为二极管处于截止状态。

应用领域

电源管理：在开关电源、逆变器和稳压器等电路中，利用其快速恢复时间和低反向漏电流特性，可提高电源转换效率和稳定性
瞬态抑制：快速开关特性和低导通压降使其能保护其他器件免受过电压损害
电源适配器：作为整流器将交流电转换为直流电，具有高效率和稳定输出的特点
太阳能电池板：防止反向电流流向，保护电池板免受损坏
汽车电子系统：用于电源管理、充电保护和电路保护等方面，可提高系统的稳定性和可靠性

总结

SK14F 肖特基二极管凭借其 1A 的平均整流电流与 40V 的反向重复峰值电压，在小功率电路场景中适配性极强。
