基本参数

• 整流电流：50A。这意味着它能够承受的持续工作电流为50安培，适用于需要高电流输出的场合。
• 直流反向耐压：1000V。这表示在反向电压不超过1000伏的情况下，整流器能够正常工作，不会发生击穿现象，适合在高电压环境下使用。
• 正向压降：在额定电流下，其正向压降较低，这有助于提高电路的效率，减少能量损耗。
• 反向电流：在额定反向电压下，反向电流非常小，通常在微安级别，这表明其反向漏电极低，能够有效防止反向电流对电路的影响。

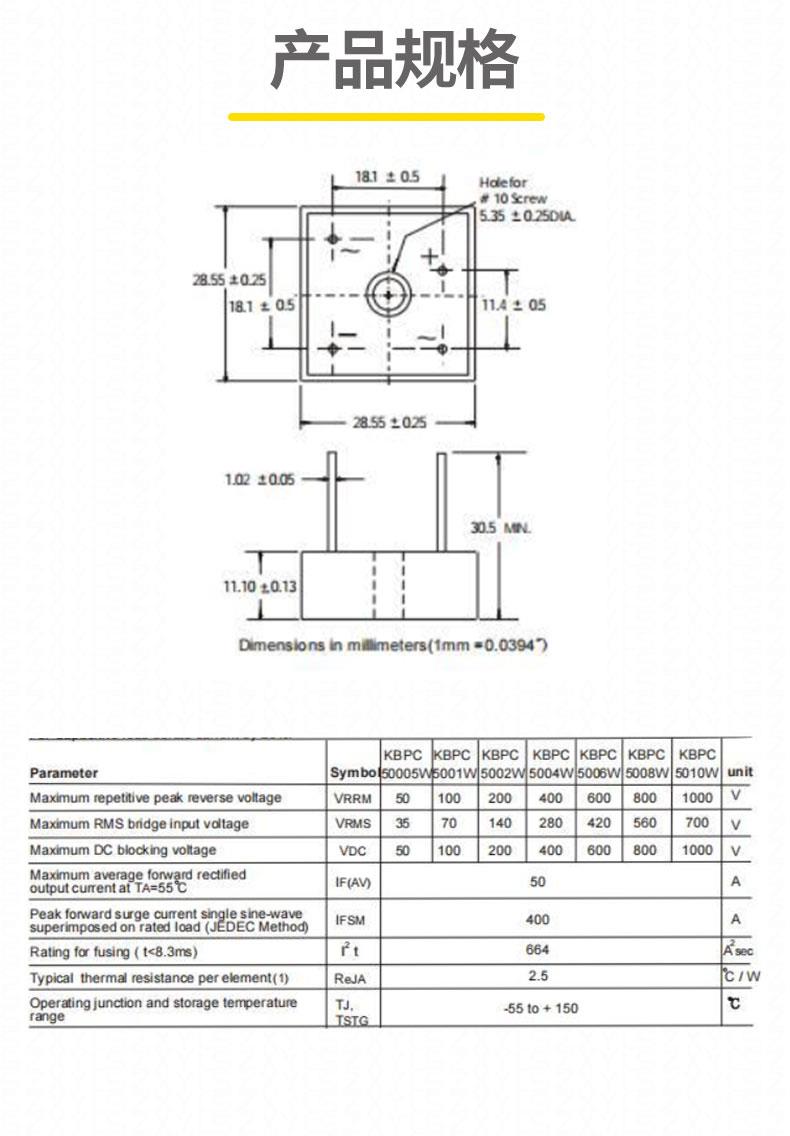

封装

• 封装类型：采用KBPC-W封装，这是一种常见的桥式整流器封装形式，具有良好的散热性能和机械稳定性。

工作原理

应用领域

• 电源设备：常用于开关电源、线性电源等设备中，将市电转换为稳定的直流电，为电子设备提供电源。
• 工业控制：在工业自动化设备中，为其控制系统和执行元件提供稳定的直流电源，确保设备的正常运行。
• 通信设备：为通信基站、交换机等设备的电源模块提供整流功能，保证通信设备的稳定供电

优势与特点

• 高耐压能力：1000V的反向耐压使其能够在高电压环境下稳定工作，适用于多种高压应用场景。
• 大电流输出：50A的整流电流能力使其能够满足高功率设备的需求，提供足够的电流支持。
• 低正向压降：在额定电流下，正向压降较低，减少了能量损耗，提高了电路的整体效率
• 高可靠性：经过严格的质量检测和，具有较高的可靠性和稳定性，能够在长时间运行中保持性能


注意事项

• 散热设计：在高电流工作时，会产生一定的热量，因此需要合理设计散热措施，如安装散热片或使用风扇，以确保整流器的温度在安全范围内
• 浪涌电流：虽然KBPC5010W具有一定的浪涌电流承受能力，但在实际应用中，仍需注意输入端的浪涌电流保护，避免因瞬间大电流导致整流器损坏
• 滤波电路：由于输出为脉动直流电，常需要在输出端添加滤波电路，如电容滤波或LC滤波，以平滑输出电压，提高电源质量

KBPC5010W凭借其高耐压、大电流和低正向压降等特点，成为了一款在电源转换领域广泛应用的单相桥式整流器，能够满足多种高功率、高电压应用场景的需求。
