主要特性

1. 高电流容量
   • RS3M整流二极管能够承受较大的正向电流，通常额定电流为3A。
2. 高反向耐压
   • RS3M整流二极管具有较高的反向耐压能力，通常能够承受几百伏的反向电压。
3. 低正向压降
   • 在正向导通时，正向压降较低，通常在0.6V到0.7V之间。
4. 快速恢复特性
   • 反向恢复时间较短，通常在几十纳秒到几百纳秒之间。

应用领域

1. 开关电源
   • 常用于开关电源的整流电路中，将高频交流电转换为直流电，为电子设备提供稳定的电源。
2. 变频器
   • 在变频器中，用于将交流电整流为直流电，再通过逆变器转换为不同频率的交流电，用于驱动电机等设备。
3. 电机驱动
   • 在电机驱动电路中，用于将交流电整流为直流电，为电机提供稳定的直流电源。
4. 电源适配器
   • RS3M整流二极广泛应用于各种电源适配器中，将市电整流为直流电，为电子设备提供电源。
5. 高频电源
   • 在高频电源中，的快速恢复特性使其能够适应高频开关的要求，提高电源的效率和性能。

选型注意事项

1. 反向耐压
   • 选择反向耐压高于电路中可能出现的反向电压。例如，在220V交流电路中，反向耐压应至少为300V以上，以确保安全。
2. 正向电流
   • 根据电路需求选择合适的正向电流容量。如果电路中的电流超过二极管的额定电流，可能会导致二极管过热损坏。
3. 正向压降
   • 选择正向压降较低的二极管，以减少功耗，提高电路效率。尤其是在大电流应用中，低正向压降尤为重要。
4. 反向恢复时间
   • 对于高频应用，选择反向恢复时间较短的二极管，以减少开关损耗，提高电路性能。

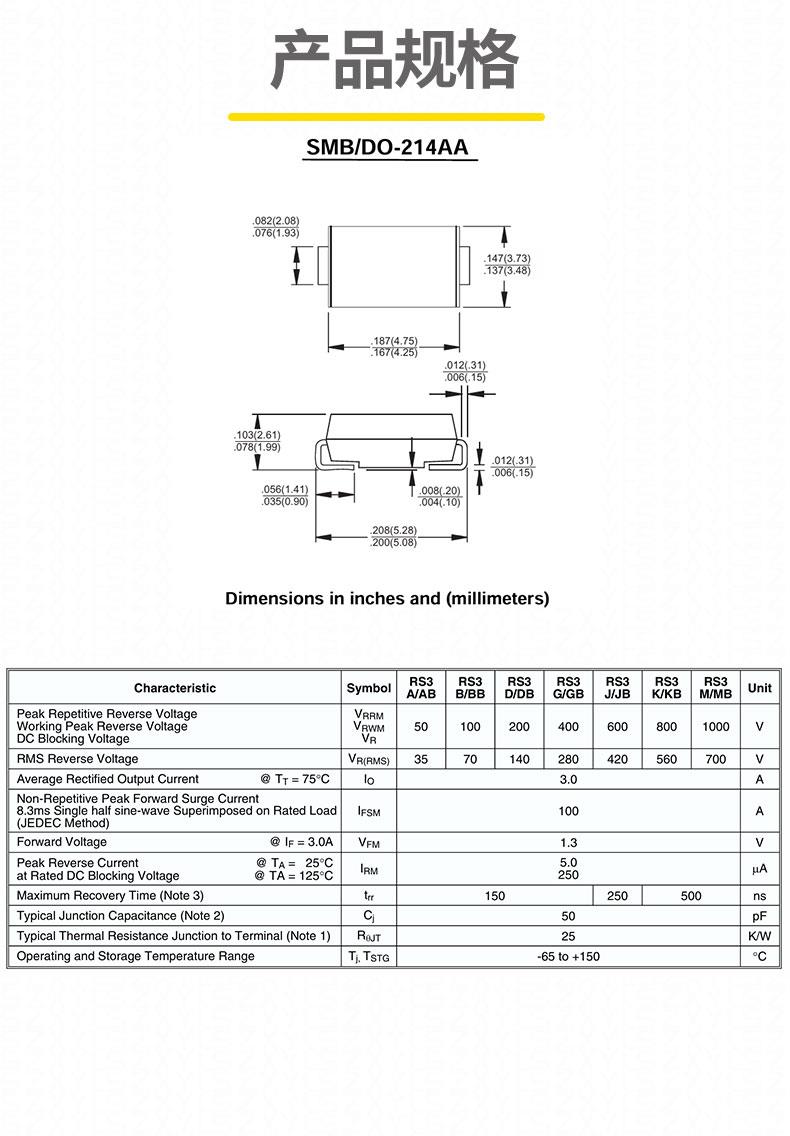

5. 封装形式
   • 根据实际电路的安装要求选择合适的封装形式，如TO-220、TO-3P等。不同的封装形式会影响散热性能和安装方式。

总结

RS3M整流二极管是一种高性能的整流元件，凭借其高电流容量、高反向耐压、低正向压降以及快速恢复特性，在开关电源、变频器、电机驱动等高功率整流应用中表现出色。在选型时，需要综合考虑反向耐压、正向电流、正向压降、反向恢复时间以及封装形式等因素，以确保其在电路中能够安全、高效地工作。尽管存在一些局限性，但RS3M整流二极管仍然是电力电子领域中不可或缺的重要元件。
