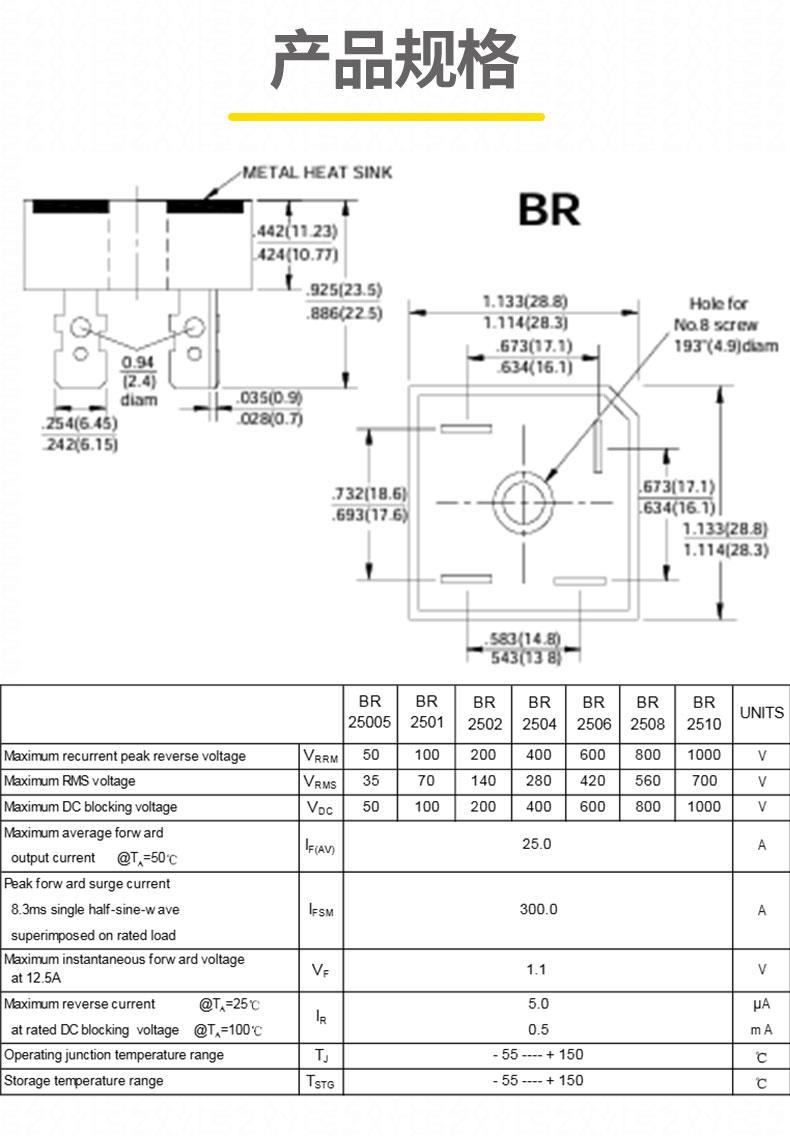

基本参数

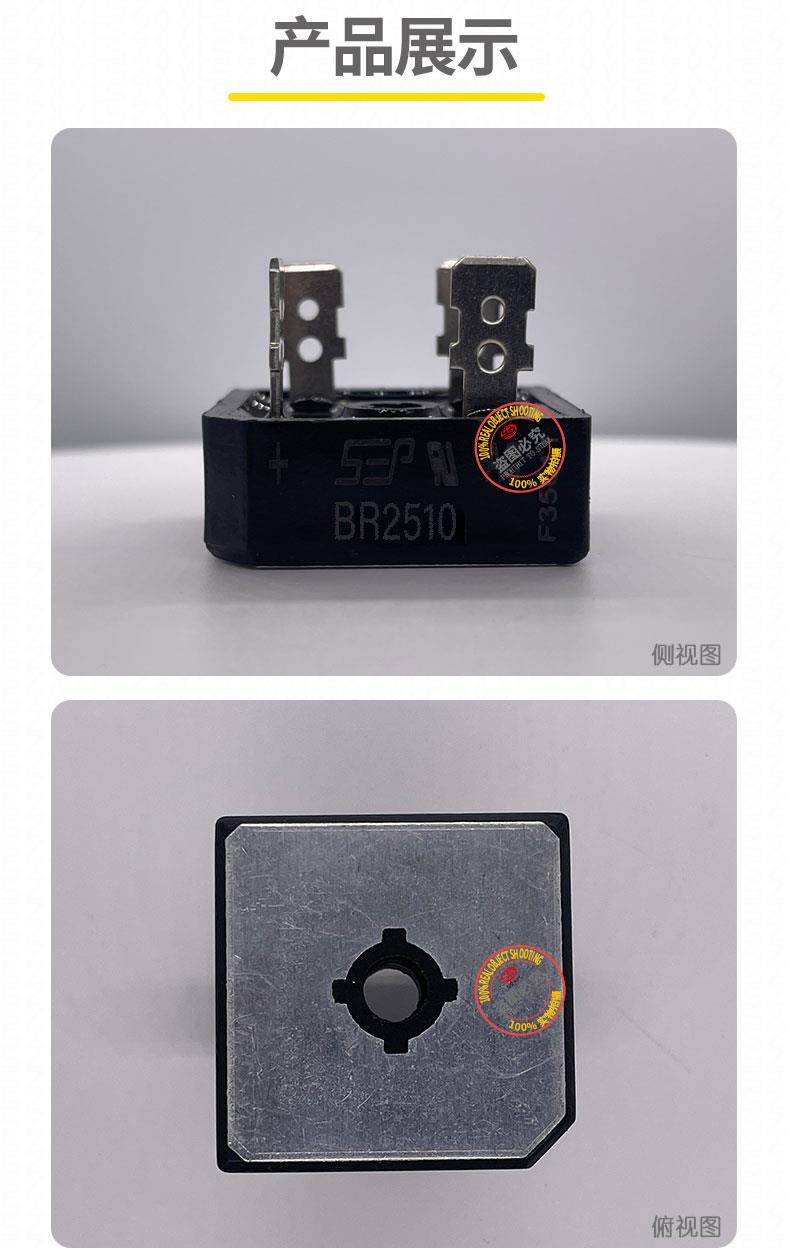

• 型号：BR2510
• 封装形式：直插式封装（BR封装），通常为塑料封装，具有良好的散热性能和机械稳定性

• 反向峰值电压：1000V，能够承受高达1000V的反向电压

• 正向电流：25A，适用于高电流应用场景

• 正向浪涌电流：400A，具有较强的抗浪涌能力
• 正向压降：在25A电流下约为1.1V，低正向压降有助于减少能量损耗
• 反向漏电流：在1000V反向电压下为10?A，漏电流极小，绝缘性能良好
• 工作结温范围：-55℃至150℃，适用于各种环境温度

特性

• 高耐压能力：1000V的反向峰值电压使其能够在高电压环境下稳定工作
• 大电流承载能力：25A的正向电流和400A的浪涌电流能力，使其适用于高功率应用
• 低正向压降：1.1V的正向压降有助于提高电路效率
• 低漏电流：在高反向电压下漏电流仅为10?A，确保了良好的绝缘性能

工作原理

1. 交流输入：交流电通过两个交流输入端（AC端）进入整流桥。
2. 整流过程：在交流电的正半周，两个对角线上的二极管导通，电流从一个输入端流向输出端；在负半周，另外两个对角线上的二极管导通，电流从另一个输入端流向输出端
3. 直流输出：经过整流后，交流电被转换为脉动直流电，输出到两个直流输出端（%2B和-端）
4. 滤波：通常在输出端会连接一个滤波电容，以平滑脉动直流电，使其更接近稳定的直流电

应用领域

• 电源设备：如开关电源、变频电源等，用于将市电转换为稳定的直流电源
• 家电设备：如电视、冰箱、洗衣机等，用于电源部分的整流电路
• 工业设备：如电机驱动、工业自动化控制系统等，用于提供稳定的直流电源
• 通信设备：如基站电源、通信设备电源等，用于整流功能

总结

BR2510是一款性能卓越的高功率整流桥堆，具有高耐压、大电流、低正向压降和低漏电流等优点。它适用于多种高功率应用场景，能够稳定地将交流电转换为直流电。凭借其宽工作温度范围和可靠的性能，BR2510在电源设备、家电、工业设备和通信设备等领域得到了广泛应用。
