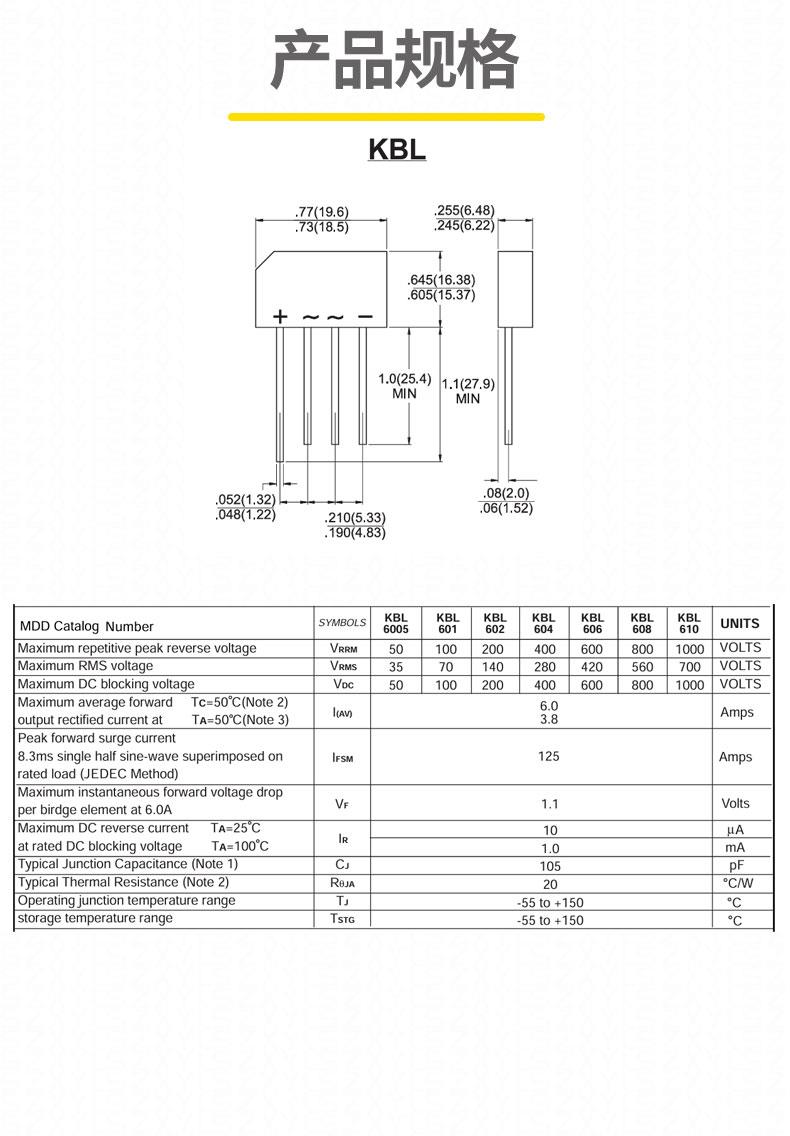

 基本参数

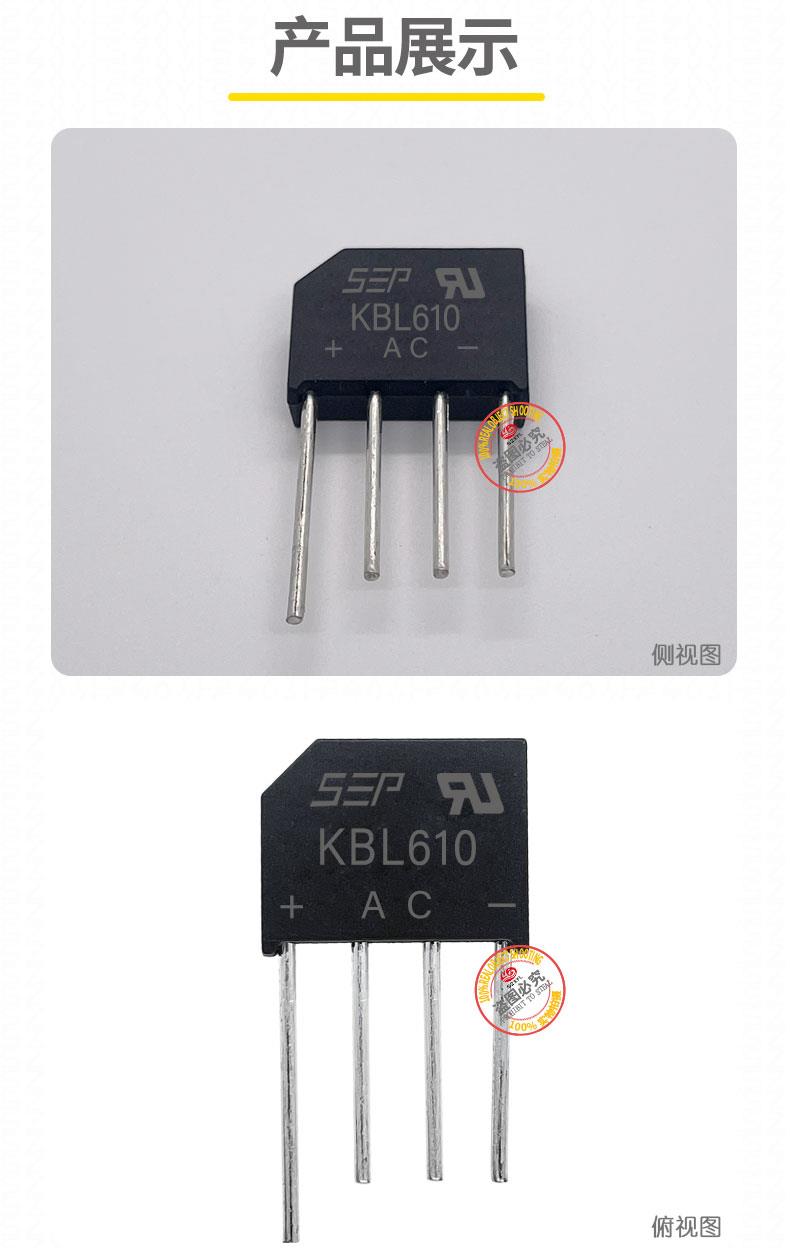

• 型号：KBL610
• 封装形式：通常为塑料封装，具有良好的绝缘性能和散热效果，适合中等功率应用。
• 反向峰值电压：1000V，能够承受高达 1000V 的反向电压，适用于高电压应用场景。
• 正向电流：6A，能够稳定地承载 6A 的正向电流。
• 正向浪涌电流：通常在短时间内可以承受更高的浪涌电流，具体数值取决于具体型号，一般为额定电流的数倍。
• 正向压降：在额定电流下，正向压降通常较低，约为 1.0V 左右，有助于减少能量损耗。
• 反向漏电流：在 1000V 反向电压下，漏电流极小，通常在微安级别，确保良好的绝缘性能。

特性

• 高耐压能力：1000V 的反向峰值电压使其能够在高电压环境下稳定工作。
• 适中的电流承载能力：6A 的正向电流，适用于多种中等功率的应用场景。
• 低正向压降：1.0V 的正向压降有助于提高电路效率，减少能量损耗。
• 低漏电流：在高反向电压下漏电流仅为微安级别，确保了良好的绝缘性能。

应用领域

• 电源设备：如开关电源、变频电源等，用于将市电转换为稳定的直流电源。
• 家电设备：如电视、冰箱、洗衣机等，用于电源部分的整流电路。
• 工业设备：如电机驱动、工业自动化控制系统等，用于提供稳定的直流电源。
• 通信设备：如基站电源、通信设备电源等，用于整流功能。
• 小型电子设备：如充电器、适配器等，用于将交流电转换为直流电，为设备供电。

工作原理

1. 交流输入：交流电通过 KBL610 的两个交流输入端（AC 端）进入整流桥。
2. 整流过程：
   • 在交流电的正半周，两个对角线上的二极管导通，电流从一个输入端流向输出端。
   • 在交流电的负半周，另外两个对角线上的二极管导通，电流从另一个输入端流向输出端。
3. 直流输出：经过整流后，交流电被转换为脉动直流电，输出到两个直流输出端

4. 滤波：通常在 KBL610 的输出端会连接一个滤波电容，以平滑脉动直流电，使其更接近稳定的直流电。

KBL610 整流桥是一种性能可靠的单相桥式整流器，具有高耐压（1000V）、适中的正向电流（6A）和低正向压降（约 1.0V）等特点。它能够高效地将交流电转换为直流电，适用于多种中等功率的电源设备、家电、工业设备和通信设备等应用场景。凭借其宽工作温度范围和良好的绝缘性能，KBL610 在各种工作环境下都能保持稳定的性能，是理想的整流解决方案
