产品特性

• 低功耗：正向压降（VF）在2A电流条件下仅为0.95V，远低于普通PN结二极管，显著降低了电路中的能量损耗，提高了整体效率

• 快速开关性能：作为肖特基二极管，SS215的开关速度极快，反向恢复时间极短，适用于高频电路和快速开关应用

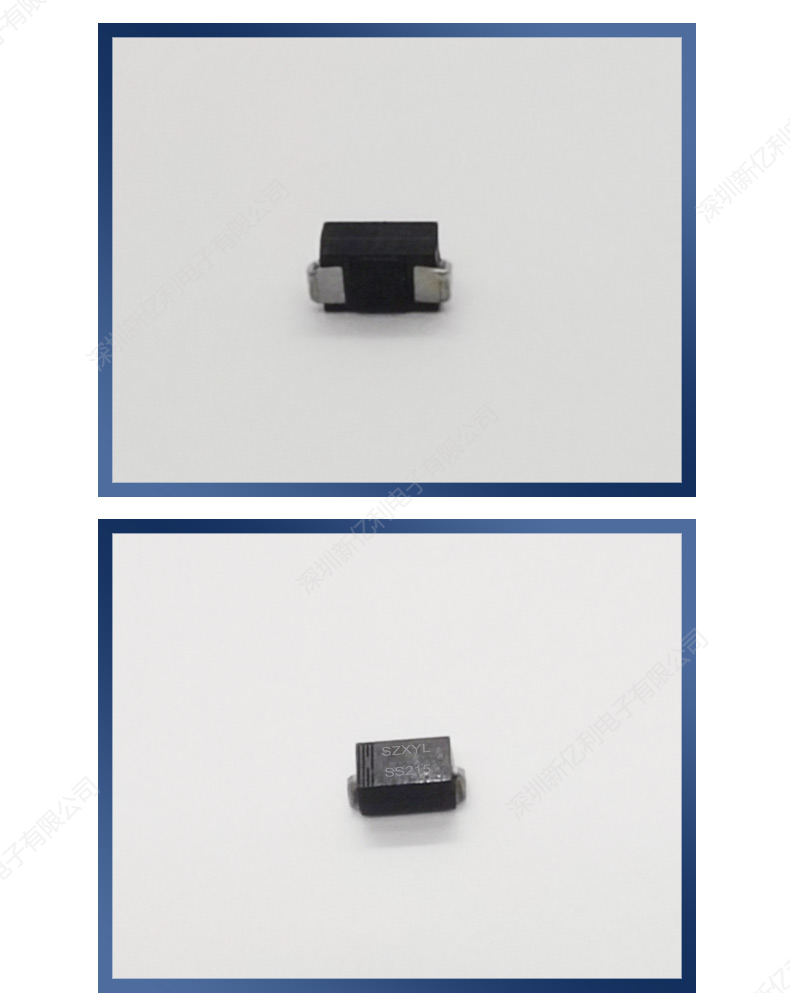

• 小型封装：采用SMA封装，尺寸仅为4.5?2.7?2.2mm，节省了PCB板空间，特别适合用于对尺寸要求较高的便携式电子设备
• 高稳定性：在150V的工作电压下，展现出极高的稳定性，适用于对稳定性要求严格的电路应用

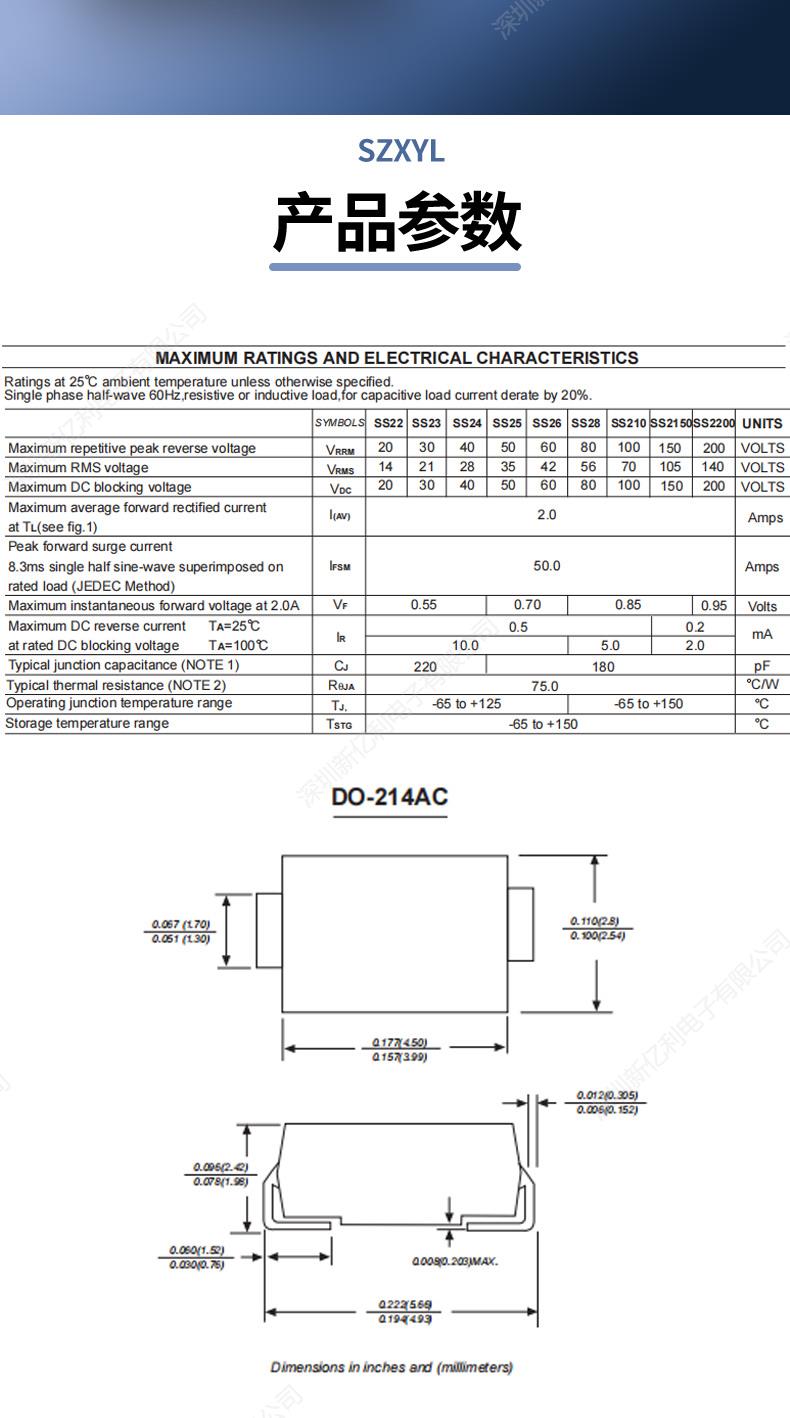

电气参数

• 反向峰值电压：150V
• 正向电流：正向导通电流可达2A，适用于中小功率电路。
• 反向漏电流：在150V高压环境下，漏电电流仅为0.3mA，表现出色。
• 正向浪涌电流：非重复峰值正向电流为50A，能够承受瞬间大电流冲击。
• 工作温度范围：-55℃~%2B125℃，适应多种环境条件。
• 结电容：80pF，较小的结电容有助于高频性能。

应用场景

• 电源管理：广泛应用于开关电源、DC-DC转换器等电源管理电路，其低正向压降和快速开关特性能够提高电源转换效率
• 高频电路：适用于高频整流、射频检波、混频器等高频应用
• 保护电路：可用于防止电源反接或电压瞬变，保护电路免受损坏
• 消费电子：在手机、充电宝、电子烟等消费电子产品中，SS215的小型封装和低功耗特性使其成为理想选择
• 工业应用：在变频器、驱动器等工业级电路中，SS215的高稳定性和耐压能力能够确保设备的可靠运行

选型建议

在选择时，需根据具体应用场景综合考虑以下因素：

• 正向压降：选择适合的低压降型号以提高效率
• 反向电压：确保二极管的反向电压高于电路的工作电压
• 工作频率：高频应用需选择快速开关型号
• 温度特性：在高温环境下需注意反向漏电流的影响

SS215凭借其低功耗、快速开关性能和小型封装等优点，在现代电子电路中发挥着重要作用，适用于多种工业和消费电子应用场景
