深圳市新亿利电子有限公司

产品特性

• 低电压耐压能力：能够承受高达100V的反向峰值电压，适合低电压电路应用，能够有效保护电路免受高压冲击。
• 中小电流容量：其正向电流可达1A，适用于中小功率的电路应用，能够满足大多数消费电子和工业设备的需求。
• 低正向压降：正向压降较低，通常在1A电流下约为0.7V，这有助于减少电路中的能量损耗，提高整体效率。
• 快速开关性能：作为肖特基二极管，SS12的开关速度极快，反向恢复时间极短，通常在几十纳秒级别，适合高频电路应用。

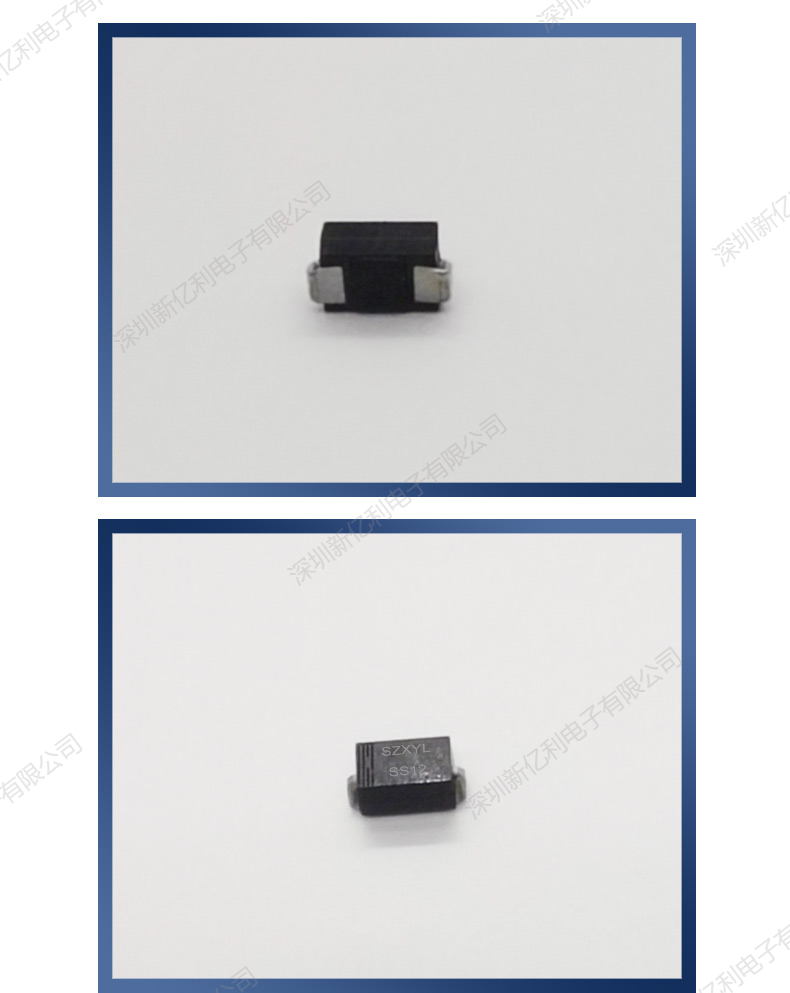

• 小型封装：采用SMA封装，尺寸小巧
• 高稳定性：在100V的工作电压下，SS12展现出极高的稳定性，反向漏电流极低，确保电路的可靠运行。
• 环保合规：符合RoHS和无卤素标准，适合对环保要求较高的应用场景。

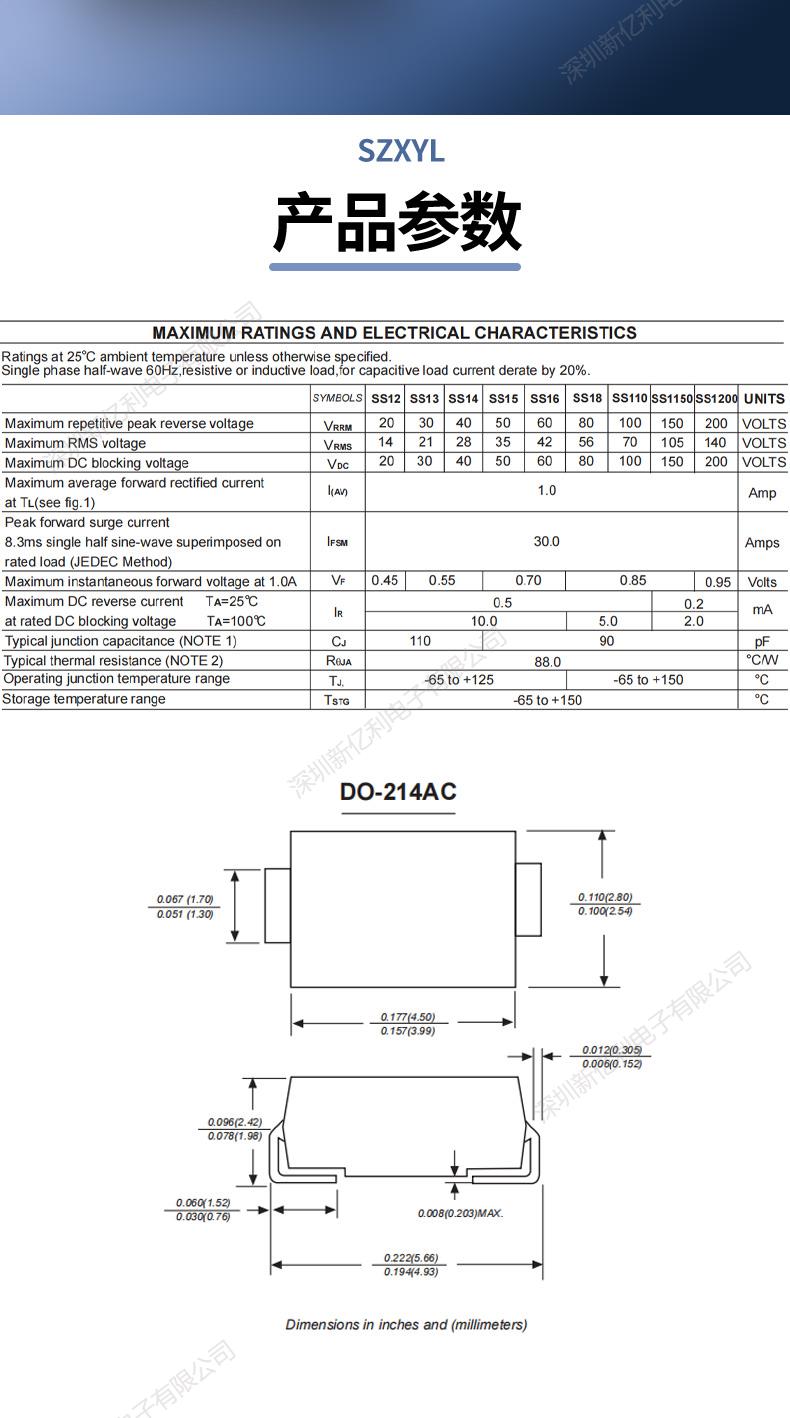

电气参数

• 反向峰值电压：100V，适合低电压电路。
• 正向电流：正向导通电流可达1A，适用于中小功率电路。
• 反向漏电流：在100V高压环境下，漏电电流极低，确保电路的稳定运行。
• 正向浪涌电流：非重复峰值正向电流为30A，能够承受瞬间大电流冲击。
• 工作温度范围：-65℃至150℃，适应多种环境条件。
• 结电容：约50pF，较小的结电容有助于高频性能。

应用场景

• 电源管理：广泛应用于开关电源、DC-DC转换器等电源管理电路，低正向压降和快速开关特性能够提高电源转换效率。
• 高频电路：适用于高频整流、射频检波、混频器等高频应用，快速开关性能减少电磁干扰。
• 保护电路：可用于防止电源反接或电压瞬变，保护电路免受损坏。
• 消费电子：在手机充电器、充电宝、电子烟等消费电子产品中，SS12的小型封装和低功耗特性使其成为理想选择。
• 工业应用：在小型变频器、驱动器等工业级电路中，SS12的高稳定性和耐压能力能够确保设备的可靠运行。

选型建议

• 正向压降：根据电路效率要求选择合适的低压降型号，以提高效率。
• 反向电压：确保二极管的反向电压高于电路的工作电压。
• 工作频率：高频应用需选择快速开关型号。
• 温度特性：在高温环境下需注意反向漏电流的影响。

注意事项

• 散热问题：尽管功耗较低，但在高电流或高环境温度下，仍需要注意散热，避免温度过高影响性能。
• 反向电压保护：确保电路中的反向电压不超过其额定值，避免二极管被击穿。
• 高频干扰：在高频应用中，需采取适当的屏蔽和滤波措施，减少电磁干扰。

总结

SS12凭借其低电压耐压、低功耗、快速开关性能和小型封装等优点，在现代电子电路中发挥着重要作用，适用于多种消费电子和工业应用场景。它不仅能够有效提高电路效率，还能确保电路的稳定运行，是低电压、中小电流应用的理想选择。
