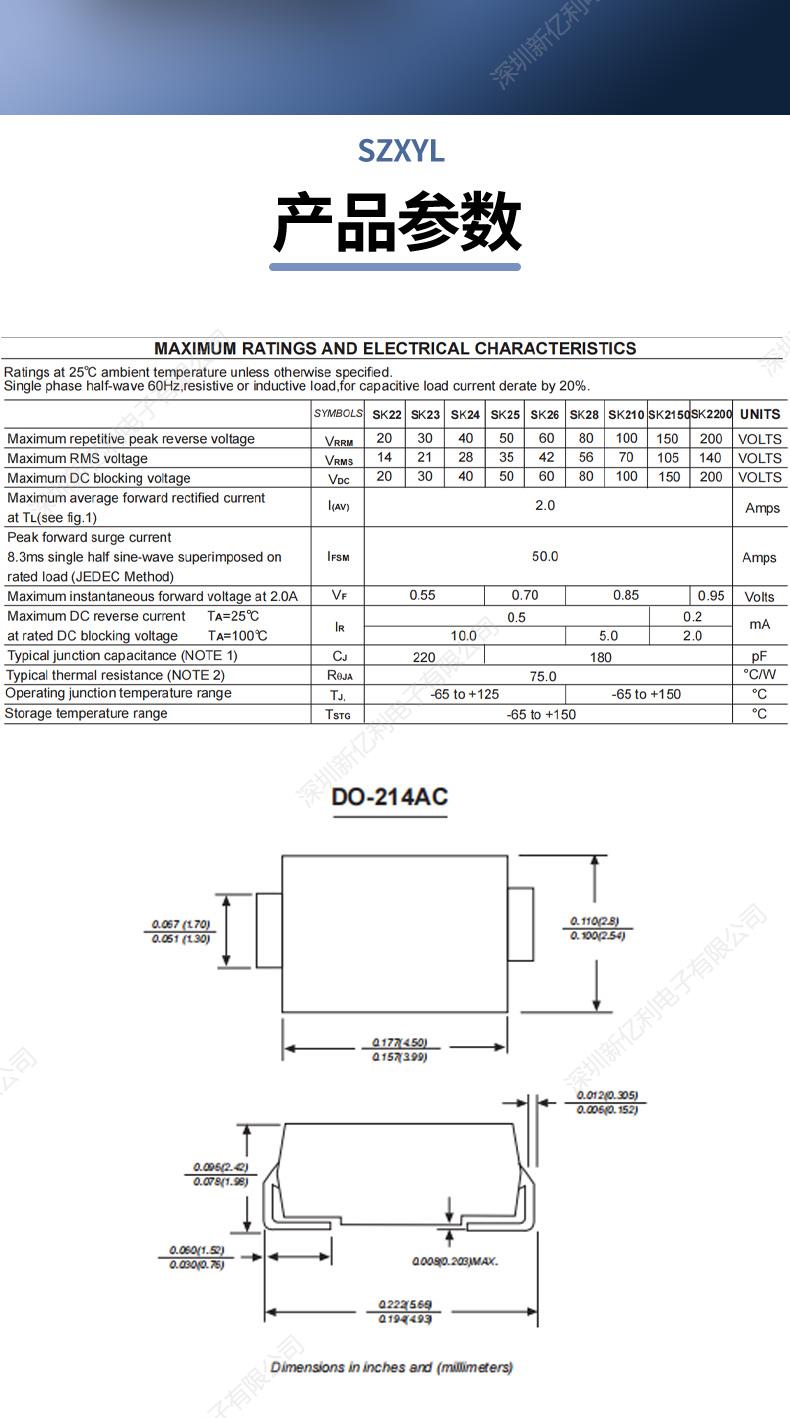

产品特性

1. 低正向压降：正向压降较低，通常为0.3V至0.5V。这使得它在大电流应用中能够显著降低功耗，提高电路效率。
2. 高反向耐压：反向耐压为20V，能够有效保护电路免受反向过电压的损害
3. 高整流能力：平均整流电流为2A，能够处理高电流的应用，适用于电源适配器、开关电源以及各种电机驱动和控制电路
4. 快速恢复时间：反向恢复时间非常短，通常小于500纳秒，这使得它在高频开关应用中表现出色。
5. 低反向漏电流：在20V的反向电压下，反向漏电流为0.5mA（25?C时），有助于降低功耗

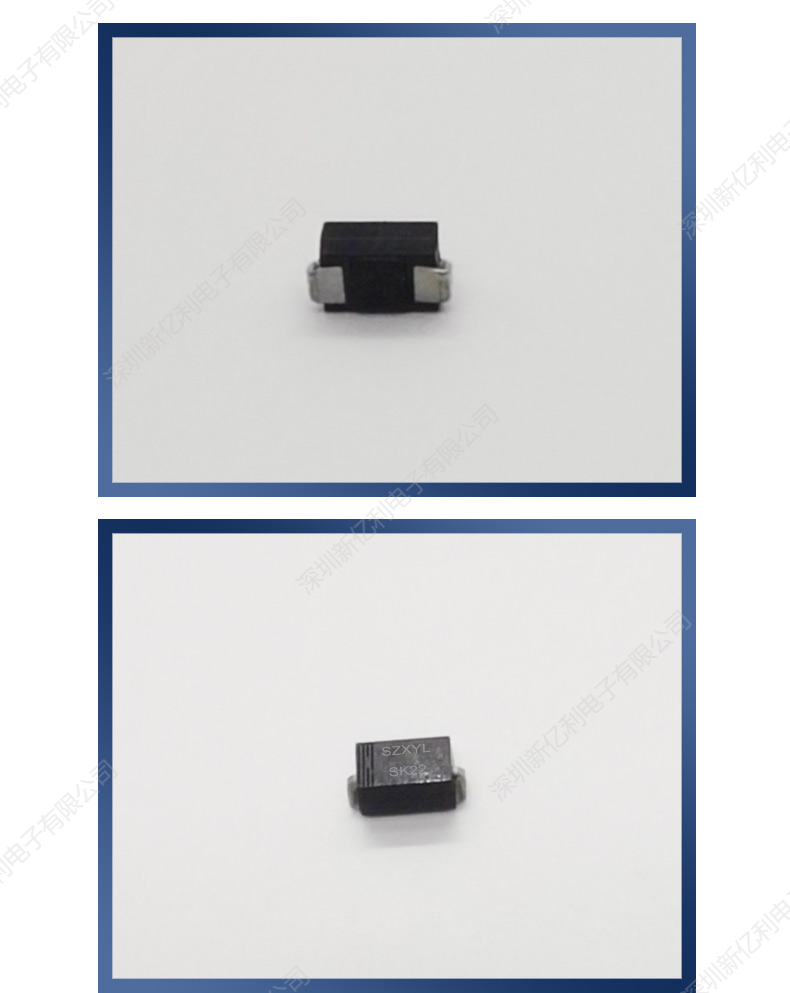

6. 小型封装：采用SMA或SMB封装形式，具有较小的体积和重量，适合表面贴装，便于自动化生产
7. 高浪涌电流能力：能够承受高达50A的浪涌电流，适用于需要高浪涌电流保护的场合

工作原理

1. 正向偏置：当正向偏置时，金属端接正极，半导体端接负极，施加的电压会降低势垒的高度，使得电子能够克服势垒，电流开始流动
2. 反向偏置：当反向偏置时，金属端接负极，半导体端接正极，耗尽区宽度增加，电流停止流动，但由于金属中的热激发电子，会产生少量的漏电流

应用场景

1. 电源管理：
   • 用于开关电源、稳压电源等，在低功耗电子设备中广泛应用，以提高效率和降低能耗
2. LED驱动：
   • 在LED照明和显示领域，可以作为反向保护二极管，防止LED驱动电路受到反向电压损害
3. 无线通信：
   • 在射频接收机和发射机等无线通信设备中，SK22可用作静电放电（ESD）保护，防止电路受到静电干扰
4. 汽车电子：
   • 在汽车电子系统中，SK22可用于保护车载电子设备免受电源干扰和电压浪涌的影响，提高系统稳定性
5. 工控领域：
   • 在工业自动化控制系统中，SK22可用于防止电源干扰和快速开关的电压波动对设备产生的影响，确保系统可靠运行

选型建议

1. 电压需求：确保其反向耐压能够满足电路中的反向电压
2. 电流需求：根据电路中的电流选择合适的封装形式和额定电流
3. 频率要求：对于高频应用，需重点关注其反向恢复时间
4. 功耗考量：低正向压降有助于降低功耗，提高电路效率

SK22肖特基二极管凭借其低正向压降、快速恢复时间和高可靠性，成为现代电子电路中不可或缺的元件之一。
