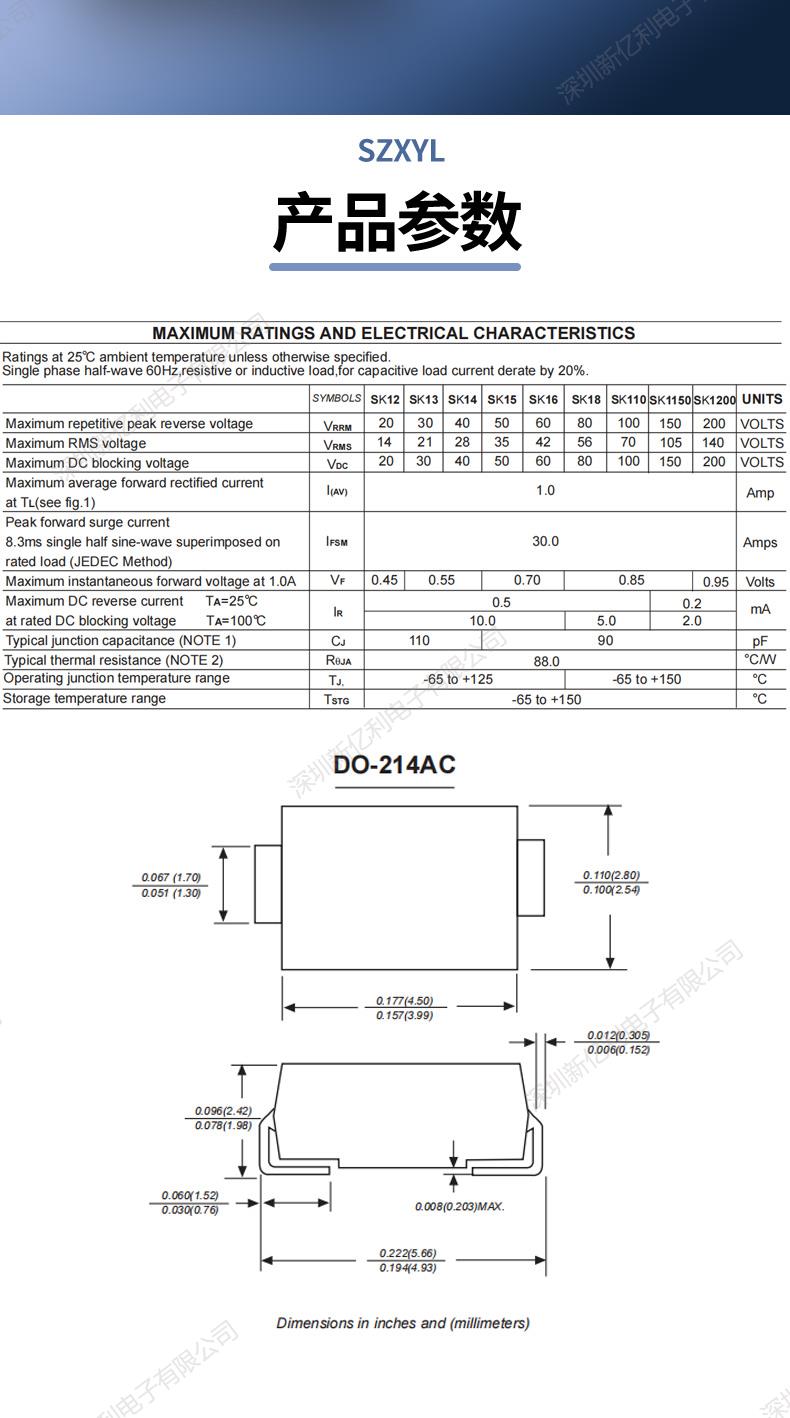

产品特性

1. 低正向压降：正向压降较低，通常为0.55V@1A，这使得它在大电流应用中能够显著降低功耗，提高电路效率。
2. 高反向耐压：反向耐压为20V，能够有效保护电路免受反向过电压的损害。
3. 高整流能力：平均整流电流为1A，能够处理高电流的应用，适用于电源适配器、开关电源以及各种电机驱动和控制电路。
4. 快速恢复时间：反向恢复时间非常短，通常小于500纳秒，这使得它在高频开关应用中表现出色。
5. 低反向漏电流：反向漏电流为500μA，有助于降低功耗。
6. 小型封装：采用SMA或SMC封装形式，具有较小的体积和重量，适合表面贴装，便于自动化生产

二、工作原理

1. 正向偏置：当正向偏置时，金属端接正极，半导体端接负极，施加的电压会降低势垒的高度，使得电子能够克服势垒，电流开始流动。
2. 反向偏置：当反向偏置时，金属端接负极，半导体端接正极，耗尽区宽度增加，电流停止流动，但由于金属中的热激发电子，会产生少量的漏电流

三、应用场景

1. 电源管理系统：
   • 在各类电源管理系统中，由于其低正向压降和高效率特性，被广泛用于优化电能转换，尤其适用于便携式设备的电源设计
2. 可再生能源装置：
   • 在太阳能板的逆变器中，快速开关能力可极大提升系统的能效，是太阳能发电系统不可或缺的组成部分
3. 汽车电子：
   • 随着电动汽车技术的发展，用于电动车的电池管理和能量回收系统中，帮助提高电能的使用效率和系统稳定性
4. 高频电路应用：
   • 得益于高速开关特性，它也常用于高频率的电路系统中，如无线通信和信号处理设备
5. 电源整流电路：
   • 常用于AC-DC转换电路中，作为整流二极管使用，能够有效地将交流电转换为直流电
6. 电源极性保护：
   • 在电子设备的电源输入端，SK12可以用来防止电源反接对电路造成的损坏
7. 降压电路中的续流二极管：
   • 在开关电源的降压电路中，SK12可以作为续流二极管，帮助释放电感中的能量，防止电路中的电流突变

四、选型建议

1. 电压需求：确保其反向耐压能够满足电路中的反向电压
2. 电流需求：根据电路中的电流选择合适的封装形式和额定电流
3. 频率要求：对于高频应用，需重点关注其反向恢复时间
4. 功耗考量：低正向压降有助于降低功耗，提高电路效率

SK12肖特基二极管凭借其低正向压降、快速恢复时间和高可靠性，成为现代电子电路中不可或缺的元件之一。
