MURF1060CT TO-220Fhe心参数与封装设计

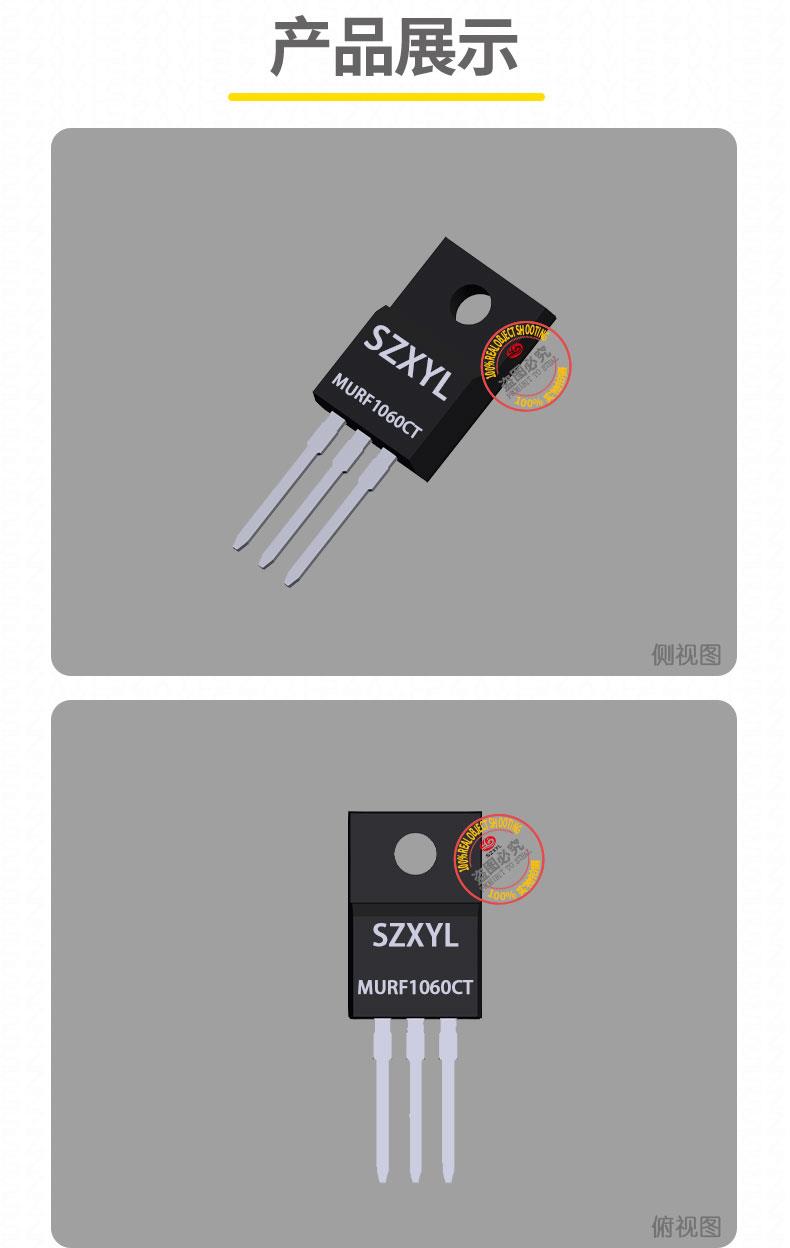

型号与封装：MURF1060CT TO-220F 是一款共阴结构超快恢复二极管（UFRD），采用TO-220F 全塑封直插式封装，集成绝缘片设计，专为600V 高压、高频整流及续流电路优化。

其内部包含两个独立的快恢复二极管，共用阴极引脚，适用于开关电源、逆变器、PFC 电路及汽车电子，支持快速反向恢复和低导通损耗，满足工业级与车载系统可靠性需求。

• 电压规格：
  • 反向重复峰值电压（VRRM）：600V。
  • 正向压降（VF）：
    • 典型值：1.0V~1.7V。
    • 温度特性：VF 随结温升高而降低，需通过散热设计控制温升对损耗的影响。
• 电流规格：
  • 平均正向整流电流（Io）：10A。
  • 正向浪涌电流（Ifsm）：125A~200A。
• 反向恢复特性：
  • 反向恢复时间（Trr）：35ns。
  • 反向恢复电荷（Qrr）：≤200nC。
• 热特性：
  • 结温（Tj）：-40℃~%2B175℃。
  • 热阻（RθJC）：≤3℃/W，结到环境热阻（RθJA）：无散热器时约 40℃/W。

• 功率耗散（PD）：10W~17W，取决于 VF 和散热设计。
• 反向漏电流（Ir）：≤10μA。
• 结电容（Cj）：≤500pF。

封装与散热设计

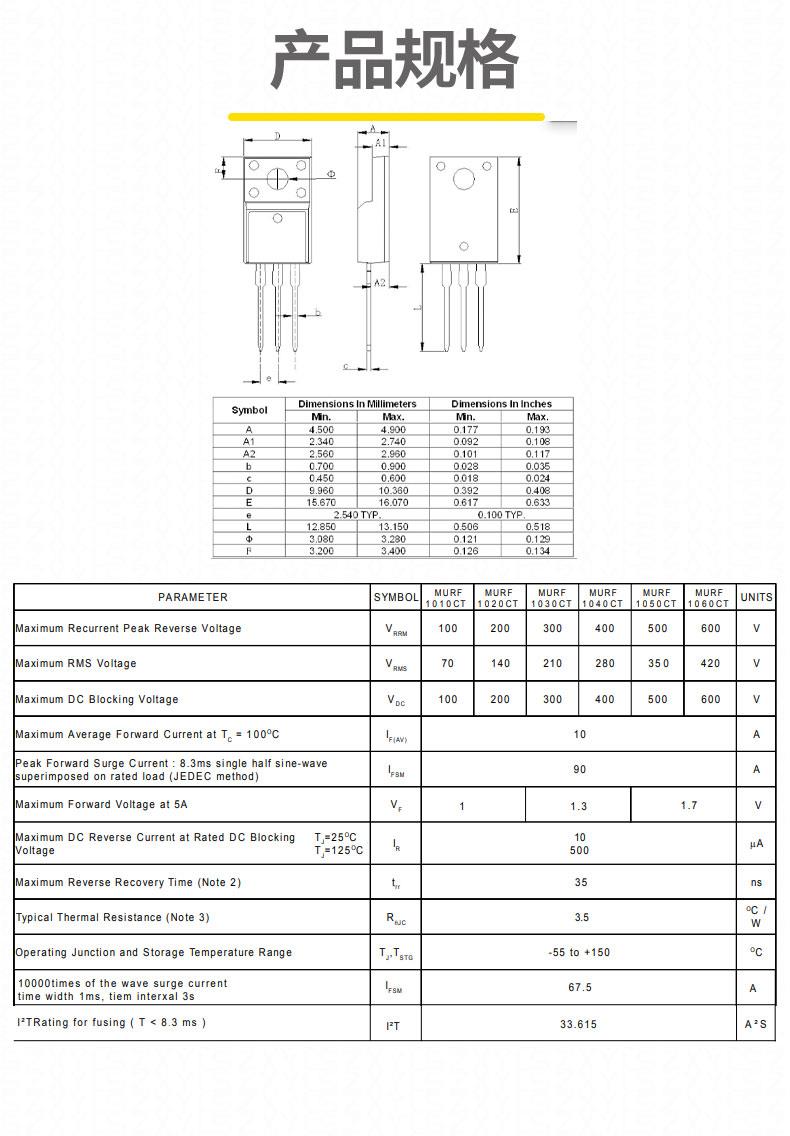

• TO-220F 封装特性：

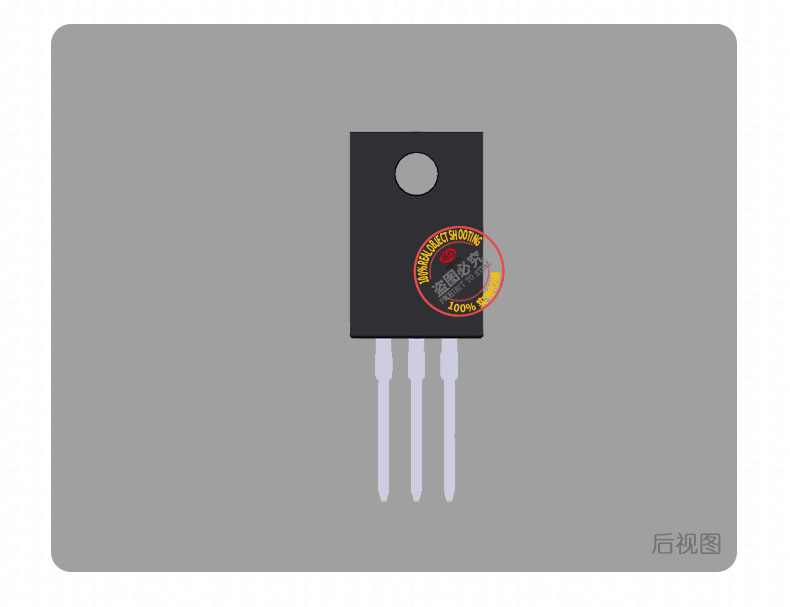

  • 引脚定义：3 脚分别为阳极 A1、公共阴极 K和阳极 A2，金属散热片与阴极相连，支持直接安装至散热器。
  • 尺寸与兼容性：
    • 总长度约 29.2mm，本体宽 10.66mm，兼容标准 TO-220 散热器安装。
    • 绝缘片设计确保封装与散热器电气隔离，简化系统布局。
  • 散热优化：
    • 使用导热硅脂增强封装与散热器接触，可降低结温 10%-20%。
    • 典型散热an例：在 600V 电压、10A 电流下，功耗约为 10A?1.0V=10W，需搭配面积≥15cm? 的铝制散热片或强制风冷。
• 结构设计：
  • 共阴双二极管：两个独立二极管共享阴极，可组成半桥或全桥整流电路，减少 PCB 空间占用。
  • 芯片技术：采用高抗冲击芯片，通过多道检测工艺确保参数一致性，漏电流控制在 2μA 以内。

MURF1060CT TO-220F的应用场景与解决方案

1. 工业级电源与逆变器：
   • 高压 PFC 电路：在 Boost 拓扑中作为续流二极管，支持宽电压输入，满足 IEC 61000-3-2 谐波标准，适用于 3kW~10kW 工业电源。
   • 光伏逆变器与储能系统：在 DC-AC 逆变电路中作为续流二极管，支持 600V 直流母线，提升系统稳定性。
2. 汽车电子与新能源：
   • 电动汽车 OBC（车载充电器）：在 400V 高压电池系统中实现 AC-DC 转换，满足快充需求。
   • 高压电机控制器：作为 IGBT/MOSFET 的续流二极管，抑制电压尖峰，保护主开关器件。
3. 消费电子与智能家居：
   • 大功率适配器：如 200W 笔记本电脑充电器，作为输出整流二极管提升效率至 95% 以上。
   • 智能家电驱动：如智能洗衣机、冰箱的电机控制电路，需高效整流与快速续流。
4. 特殊功能扩展：
   • 双向功率流：在储能 PCS中支持电流双向流动，实现电池充放电管理。
   • 高可靠性设计：通过 RoHS 合规ren证，适用于医疗设备、航空航天等严苛环境。
   •
