供应MURF2040CT TO-220F 共阳极整流

型号/规格:

MURF2040CT

品牌/商标:

SZXYL

封装形式:

TO-220F

环保类别:

无铅环保型

安装方式:

直插式

包装方式:

管装

功率特性:

中功率

频率特性:

高频

反向电压:

400

整流电流:

20

产品信息

MURF2040CT TO-220F 的he心功能与技术特性

型号与封装:MURF2040CT TO-220F 是一款共阴结构超快恢复二极管(UFRD),采用TO-220F 全塑封直插式封装,集成绝缘片设计,专为400V 中高压、高频整流及续流电路设计。

其内部包含两个独立的快恢复二极管,共用阴极引脚,适用于PFC 电路、逆变器、高频开关电源及汽车电子,支持快速反向恢复和低导通损耗,满足工业级与车载系统可靠性需求。


MURF2040CT TO-220F 的关键参数

  • 电压规格
    • 反向重复峰值电压(VRRM)400V
    • 正向压降(VF)
      • 典型值:1.1V~1.3V。
      • 温度特性:VF 随结温升高而降低,需通过散热设计控制温升对损耗的影响。
  • 电流规格
    • 平均正向整流电流(Io)20A
    • 正向浪涌电流(Ifsm)125A~200A
  • 反向恢复特性
    • 反向恢复时间(Trr)35ns
    • 反向恢复电荷(Qrr):≤200nC。
  • 热特性
    • 结温(Tj):-40℃~%2B175℃。
    • 热阻(RθJC):≤3℃/W,结到环境热阻(RθJA):无散热器时约 40℃/W。
    MURF2040CT TO-220F 的性能指标

    • 功率耗散(PD):22W~26W,取决于 VF 和散热设计。
    • 反向漏电流(Ir):≤10μA。
    • 结电容(Cj):≤500pF。

    保护机制

    • 雪崩击穿保护:支持高能量瞬态电压吸收,确保器件可靠性。
    • 过流保护:内置限流特性,可承受短时脉冲电流。
    • 过热保护:通过 TO-220F 封装的绝缘片与散热器直接接触,或强制风冷防止结温超限。

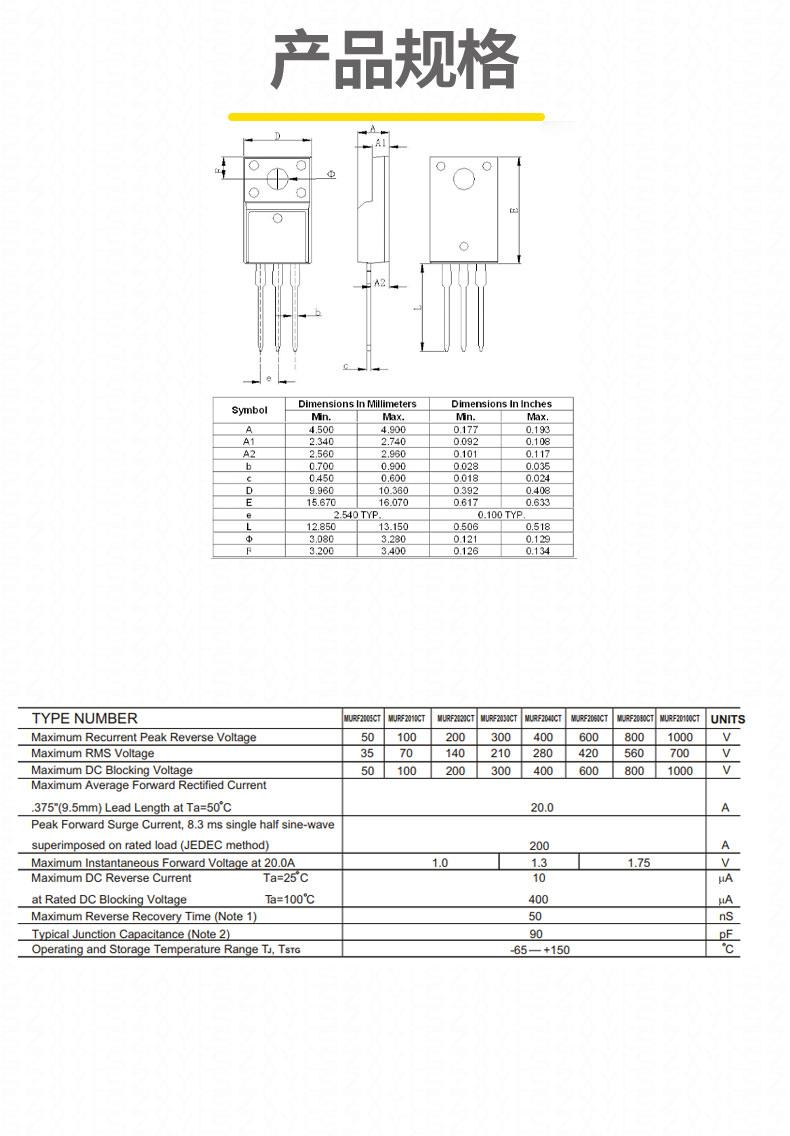

    MURF2040CT TO-220F 的封装与散热设计

    • TO-220F 封装特性
      • 引脚定义:3 脚分别为阳极 A1公共阴极 K阳极 A2,金属散热片与阴极相连,支持直接安装至散热器。
      • 尺寸与兼容性
        • 总长度约 29.2mm,本体宽 10.66mm,兼容标准 TO-220 散热器安装。
        • 绝缘片设计确保封装与散热器电气隔离,简化系统布局。
      • 散热优化
        • 使用导热硅脂增强封装与散热器接触,可降低结温 10%-20%。
        • 典型散热an例:在 400V 电压、20A 电流下,功耗约为 20A?1.1V=22W,需搭配面积≥30cm? 的铝制散热片或强制风冷。
    • 结构设计
      • 共阴双二极管:两个独立二极管共享阴极,可组成半桥或全桥整流电路,减少 PCB 空间占用。
      • 芯片技术:采用高抗冲击芯片,通过多道检测工艺确保参数一致性,漏电流控制在 2μA 以内。

    MURF2040CT TO-220F 的应用场景与解决方案

    1. 工业级电源与逆变器
      • PFC 电路
      • 光伏逆变器与储能系统
    2. 汽车电子与新能源
      • 电动汽车 OBC(车载充电器)
      • 高压电机控制器
    3. 消费电子与智能家居
      • 大功率适配器:如 200W 笔记本电脑充电器,作为输出整流二极管提升效率至 95% 以上。
      • 智能家电驱动:如智能洗衣机、冰箱的电机控制电路,需高效整流与快速续流。
