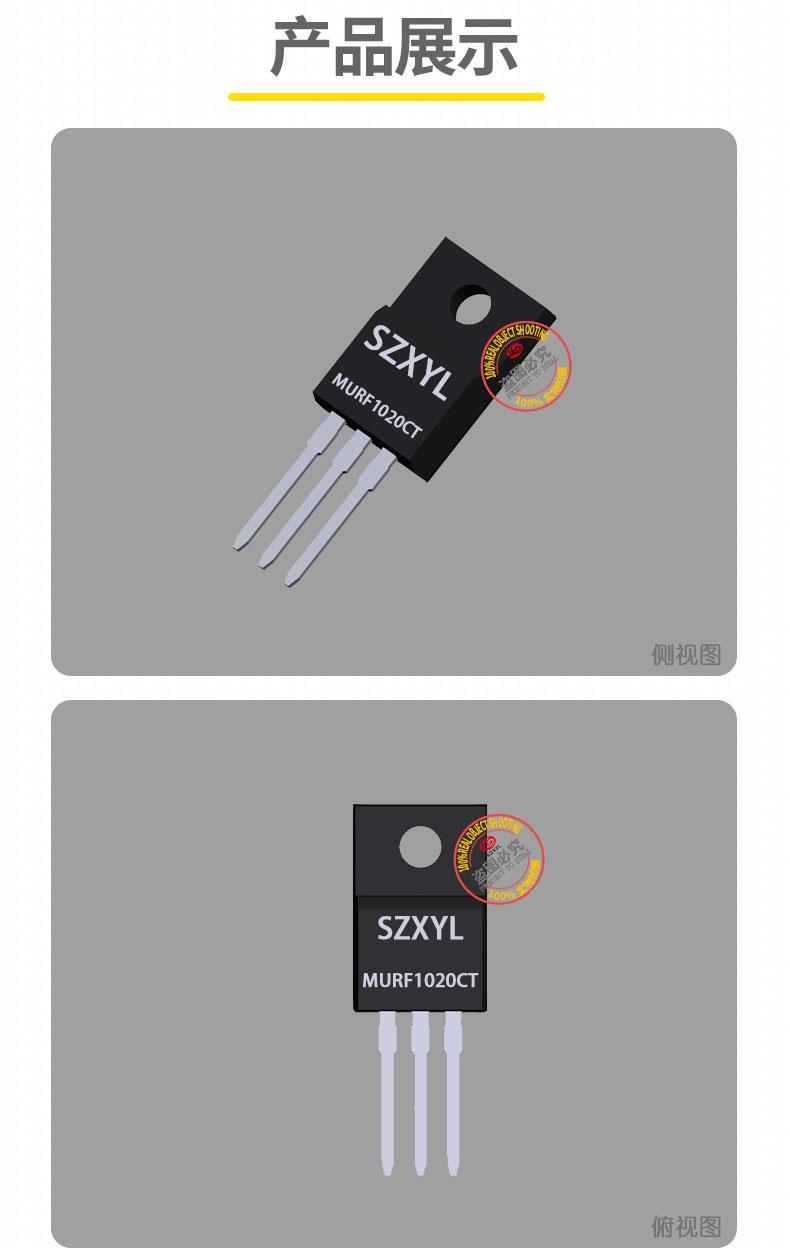

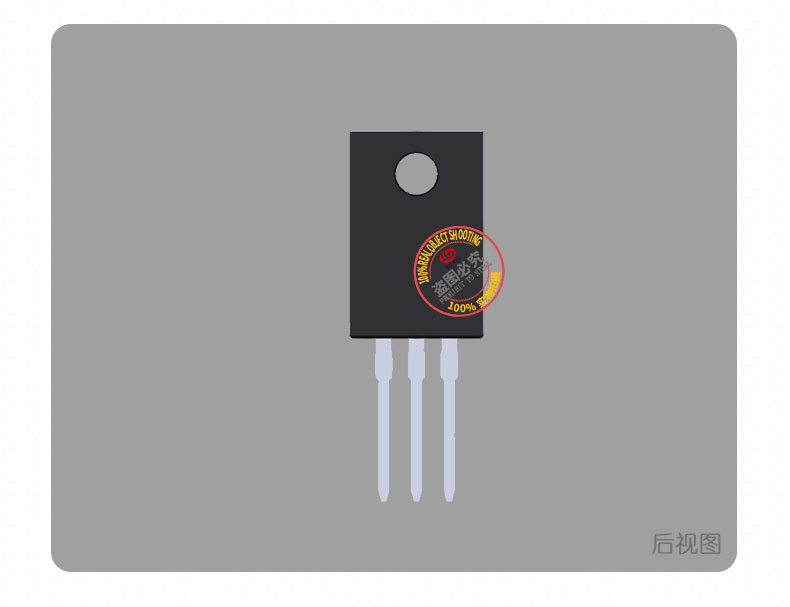

MURF1020CT TO-220F

?MURF1020CT 快恢复二极管 TO-220F封装 20V 10A 双管并联整流模块

MURF1020CT TO-220F 的he心参数

• 反向重复电压（Vrrm）：200V
• 平均正向电流（Io）：10A
• 正向浪涌电流（Ifsm）：150A
• 反向恢复时间（Trr）：典型值 ≤ 35ns
• 正向压降（Vf）：≤ 1.3V @ 5A
• 反向漏电流（Ir）：≤ 30μA @ 200V
• 工作与存储温度：-55?C 至 %2B150?C

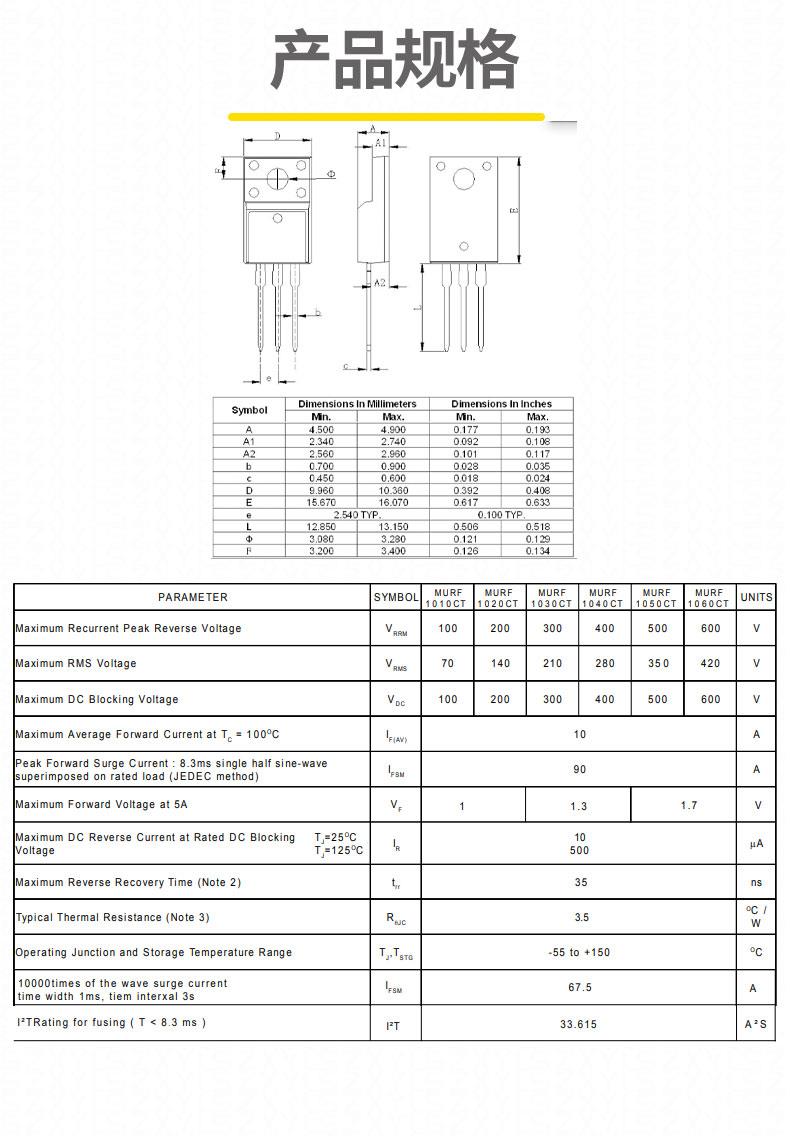

封装特性（TO-220F）

• 全塑隔离封装：无需额外绝缘垫即可直接安装至散热器，简化设计流程。
• 引脚布局：标准 3 脚单列直插，脚距 2.54mm，兼容通用 PCB 设计。
• 机械参数：符合 JEDEC TO-220F 规范，高度约 29.2mm，宽度约 10.3mm，重量轻至 1.6g。
• 阻燃ren证：UL 94V-0 阻燃等级。

MURF1020CT TO-220F 的技术优势

1. 超快恢复特性：
   • Trr ≤ 35ns 的设计显著降低开关损耗，适用于 20kHz 以上高频电路，相比普通快恢复二极管效率提升 5%-10%。
   • 玻璃钝化芯片工艺减少反向恢复电流尖峰，抑制 EMI 干扰。
2. 高可靠性与稳定性：
   • 硅基材料与共阴极双元件结构支持大电流整流，耐浪涌能力优异，可承受短时过载冲击。
   • 低正向压降与低反向漏电流结合，降低长期运行功耗，提升系统能效。
3. 宽温与散热优化：
   • 工作温度范围覆盖 -55?C 至 %2B150?C，适应极端环境。
   • TO-220F 封装的铜质引脚与大面积散热片直接接触，热阻低至 3?C/W，确保高功率场景下的结温可控。

MURF1020CT TO-220F 的典型应用场景

• 开关电源：作为输出整流二极管，尤其适用于 200V 输入的适配器。
• 电机驱动与逆变器：在 AC/DC 转换电路中作为续流二极管，抑制反向电动势，保护功率器件。
• 消费电子与 LED 照明：LED 驱动器、平板电视电源、USB PD 快充等低电压、高效率场景。
• 工业与汽车电子：高频 PWM 控制电路、车载充电器（OBC）、DC-DC 转换器等，满足严苛的温度与可靠性要求。
•
