MUR60120PThe心参数与电气特性

• 反向重复电压（Vrrm）：1200V

• 平均正向电流（Io）：60A

• 正向浪涌电流（Ifsm）：600A

• 反向恢复时间（Trr）：典型值 ≤ 75ns

• 正向压降（Vf）：≤ 3.0V @ 60A

• 反向漏电流（Ir）：≤ 10μA @ 1200V；≤ 1mA @ 1200V


• 工作与存储温度：-55?C 至 %2B175?C

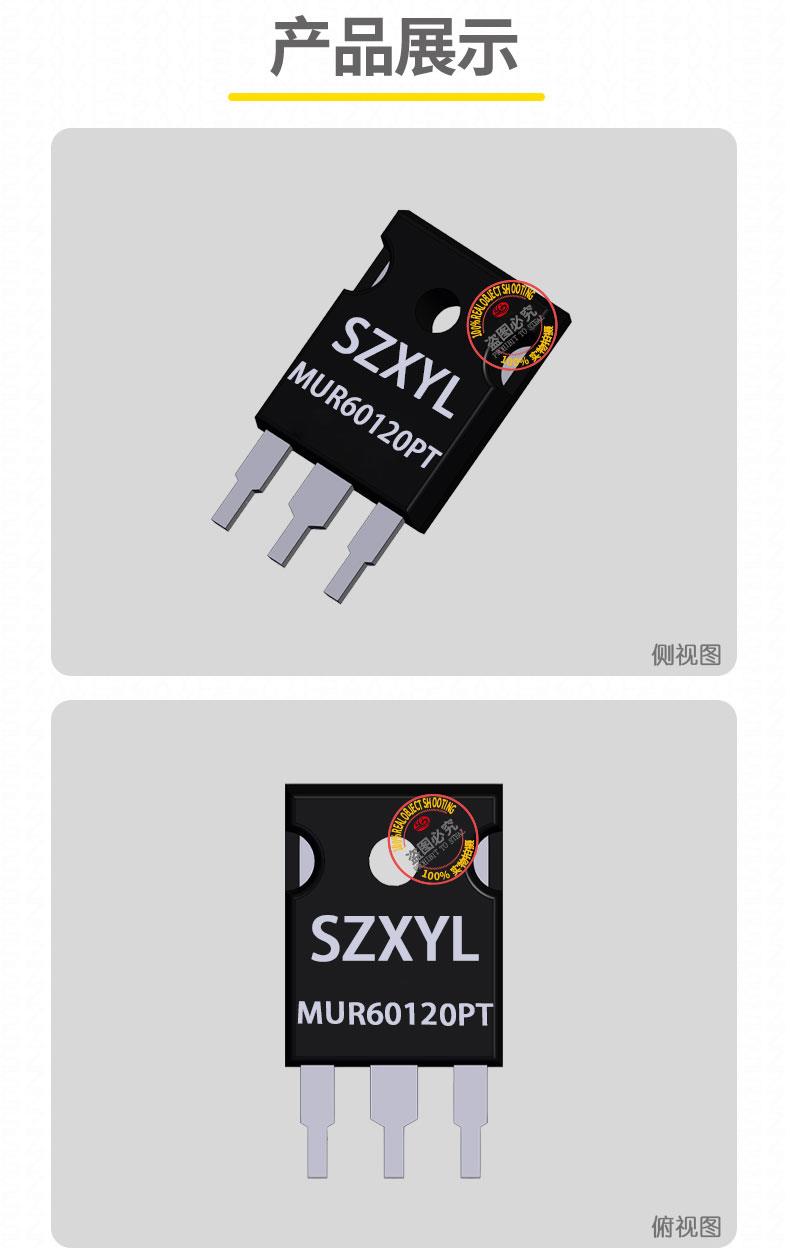

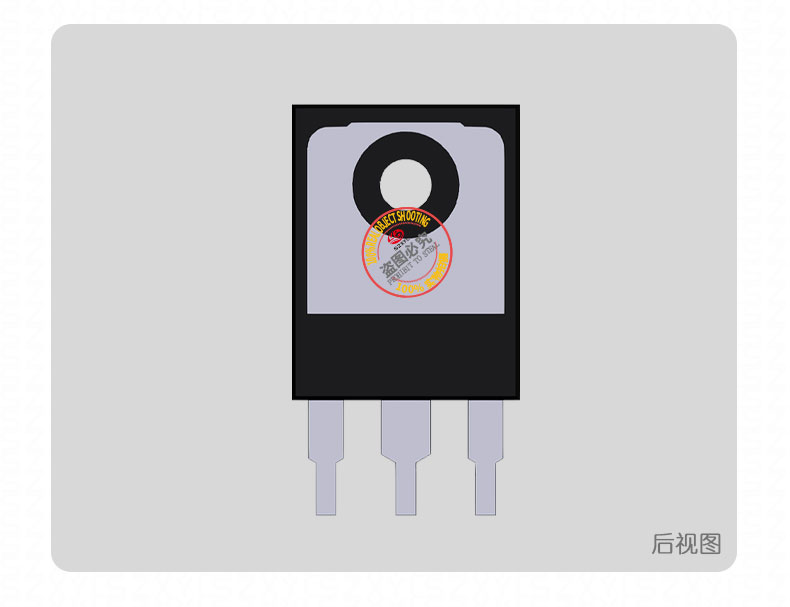

MUR60120PT的封装特性（TO-247）

• 全塑隔离封装：
  无需额外绝缘垫即可直接安装至散热器，简化设计流程；铜质引脚与大面积散热片直接接触，提升散热效率。
• 引脚布局：
  标准 3 脚单列直插，脚距 11.1mm，兼容通用 PCB 设计，支持自动插件工艺。

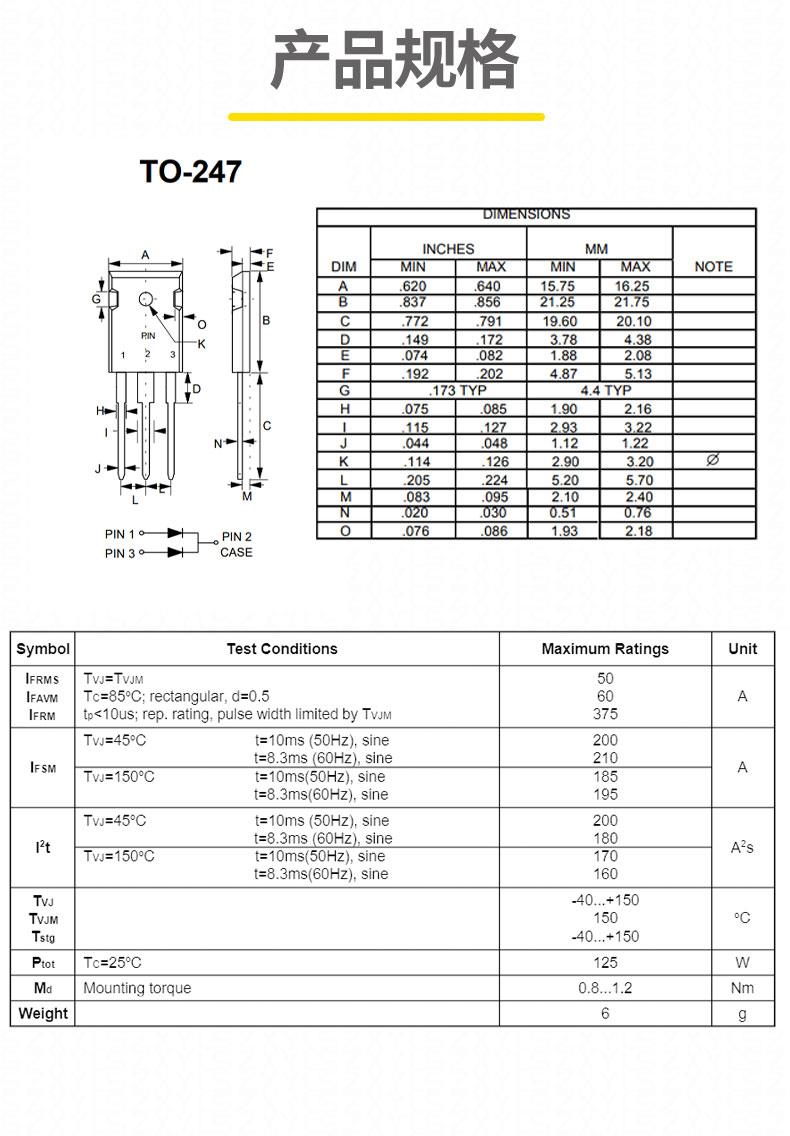

• 机械参数：
  • 封装尺寸：21.3mm（长）?16.3mm（宽）?5.3mm（高），引脚长度 42.1mm；
  • 重量：约 3.5g；
  • 热管理设计：
• • 结到壳热阻：典型值 0.44?C/W；
  • 建议搭配铝制散热器，确保结温（Tj）低于 150?C；
  • 自然冷却条件下可支持约 400W 功耗，强制风冷时功率密度显著提升。

MUR60120PT的技术优势与he心价值

1. 高频大功率整流能力
2. 高可靠性与浪涌耐受
3. 宽温域与散热优化

MUR60120PT的典型应用场景

1. 电动汽车与充电桩：
   • 车载充电机（OBC）的 AC/DC 整流与 DC/DC 升压环节，支持 800V 高压平台与 120kW 以上快充；
   • 直流充电桩的输出整流与续流，满足大功率、高可靠性要求。
2. 工业电源与逆变器：
   • 光伏逆变器的 Boost 升压与输出整流，适配 1000V/1500V 直流母线；
   • UPS 电源、焊接机的高压整流电路，抑制反向电动势并保护 IGBT 等功率器件。
3. 轨道交通与能源系统：
   • 高铁辅助电源、储能变流器的 DC/AC 逆变环节，支持宽温域与高频开关；
   • 高压直流输电的谐波抑制与整流，满足严苛的 EMC 与可靠性标准。
4. 特种电源与航空航天：
   • 航空电源、雷达发射机的高压整流与滤波，适应极端温度与振动环境；
   • 脉冲功率系统的快速开关与浪涌保护。

MUR60120PT的设计建议与优化方案

1. 散热系统设计：
   • 散热器选型：建议采用翅片高度≥15mm、面积≥50cm? 的铝型材散热器，自然冷却时热阻≤0.5?C/W；强制风冷时可降至 0.2?C/W 以下。
   • 安装工艺：使用导热硅脂填充器件与散热器间隙，确保接触热阻＜0.1?C/W；必要时采用热管或液冷模块进一步降低结温。
2. 电路布局与 EMI 抑制：
   • 寄生参数控制：尽量缩短二极管与开关器件的距离，减少线路电感，降低电压尖峰。
   • 缓冲电路设计：在高 dV/dt 场景中，并联 R-C-D 缓冲电路以抑制振荡，提升系统稳定性。
3. 降额与可靠性设计：
   • 电压降额：在长期满载工况下，建议将 Vrrm 降额至 80%以延长寿命；
   • 电流降额：高温环境或高湿度条件下，Io 建议降额至额定值的 70%-80%。
4. 保护与冗余设计：
   • 过流保护：串联快速熔断器防止短路故障；
   • 过热监测：在散热器表面安装温度传感器，当温度超过 100?C 时触发降功率或停机保护。
