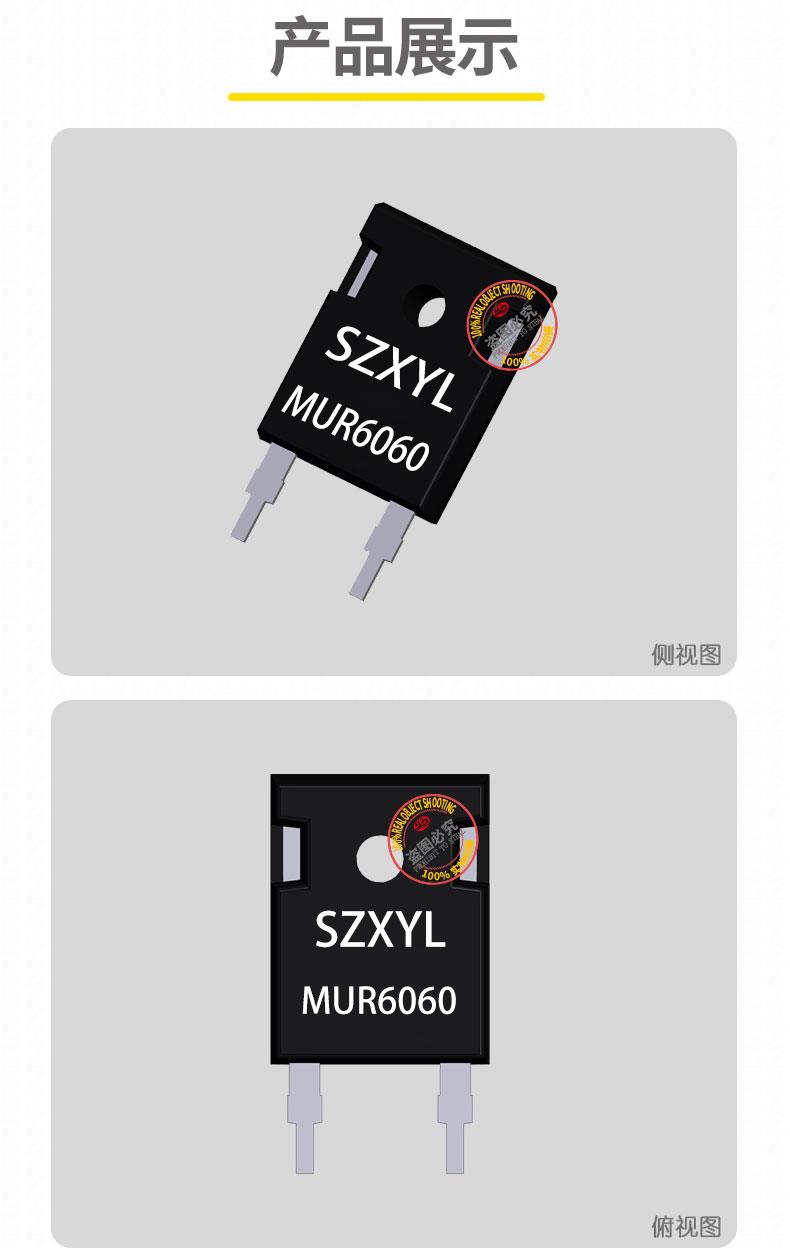

MUR6060 TO-247-2L

MUR6060 TO-247-2Lhe心参数与电气特性

• 反向重复电压（Vrrm）：600V


• 平均正向电流（Io）：60A
• 正向浪涌电流（Ifsm）：600A
• 反向恢复时间（Trr）：典型值 ≤35ns正向压降（Vf）：
• • ≤1.5V @ 30A
  • ≤2.0V @ 60A。
• 反向漏电流（Ir）：
  • ≤ 10μA @ 600V（25?C）
  • ≤ 1mA @ 600V（150?C）
    高温稳定性优异，符合工业级可靠性要求。
• 工作与存储温度：-55?C 至 %2B150?C
  宽温域适应性，满足汽车电子、工业控制及户外能源设备的严苛环境需求。

MUR6060 TO-247-2L的封装特性（TO-247-2L）

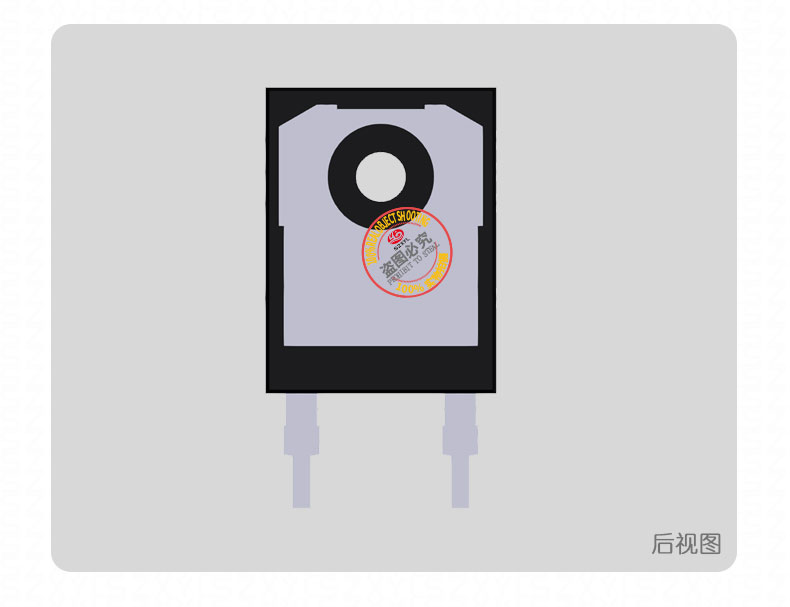

• 双引脚全塑隔离封装：
  采用半包封大功率引线框架设计，引脚区包含一对真引脚和一对假引脚，形成标准双引脚结构，兼容通用 PCB 设计，支持自动插件工艺，适用于大规模生产。
  绝缘特性：全塑封装无需额外绝缘垫即可直接安装至散热器，简化设计流程；铜质散热片与引脚直接接触，提升散热效率。
• 散热优化设计：
  • 结到壳热阻（RθJC）典型值 0.44?C/W。
  • 建议搭配铝制散热，自然冷却时可支持约 300W 功耗，强制风冷时功率密度显著提升。

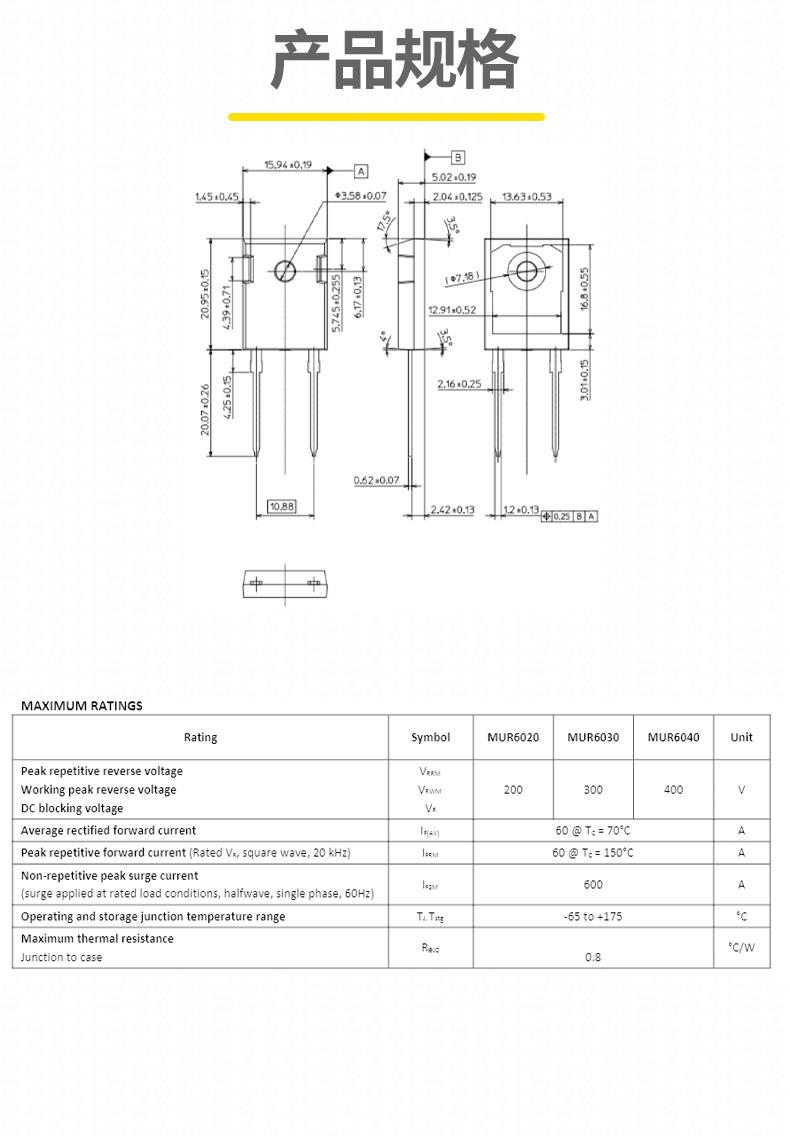

• 机械参数：
  • 封装尺寸：15.94mm（宽）?20.95mm（长）?5.02mm（高），引脚间距 5.56mm；
  • 重量：约 3.5g；
  • 阻燃ren证：UL 94V-0 等级。
• 安装与兼容性：
  安装孔位于散热片中心，支持螺丝固定与标准散热器兼容；与标准 TO-247 封装引脚定义一致，可直接替换，但需注意部分厂商（如 MCC）的 TO-247AD 封装可能采用金属衬底，需额外绝缘垫。

MUR6060 TO-247-2L的技术优势与he心价值

1. 中高压高频整流能力
2. 高可靠性与浪涌耐受：
3. 3.宽温域与散热优化：

MUR6060 TO-247-2L的典型应用场景

1. 可再生能源系统：
   • 光伏逆变器的 Boost 升压与输出整流环节，适配 400-600V 直流母线；
   • 储能变流器的 DC/DC 转换与续流电路，支持高频开关与宽温域运行。
2. 电动汽车与充电桩：
   • 车载充电机的 AC/DC 整流与 DC/DC 升压，支持 400V 平台；
   • 直流充电桩的输出整流与续流，满足中小功率场景的可靠性要求。
3. 工业电源与驱动：
   • UPS 电源、工业焊机的高压整流电路，抑制反向电动势并保护 IGBT 等功率器件；
   • 电机驱动系统的续流与箝位，提升系统稳定性与效率。
4. 特种电源与设备：
   • 航空航天电源、雷达发射机的高压整流与滤波，适应极端温度与振动环境；




   • 脉冲功率系统的快速开关与浪涌保护。
   •
