MUR6040 TO-247-2L

MUR6040 TO-247-2L的he心参数与电气特性

• 反向重复电压（Vrrm）：400V


• 平均正向电流（Io）：60A
• 正向浪涌电流（Ifsm）：600A
• 反向恢复时间（Trr）：典型值 ≤100ns
• %。正向压降（Vf）：
• • ≤1.5V @ 30A
  • ≤2.0V @ 60A。
• 反向漏电流（Ir）：
  • ≤ 10μA @ 400V（25?C）
  • ≤ 1mA @ 400V（150?C）


• 工作与存储温度：-55?C 至 %2B175?C
  宽温域适应性，满足汽车电子、工业控制及户外能源设备的严苛环境需求。

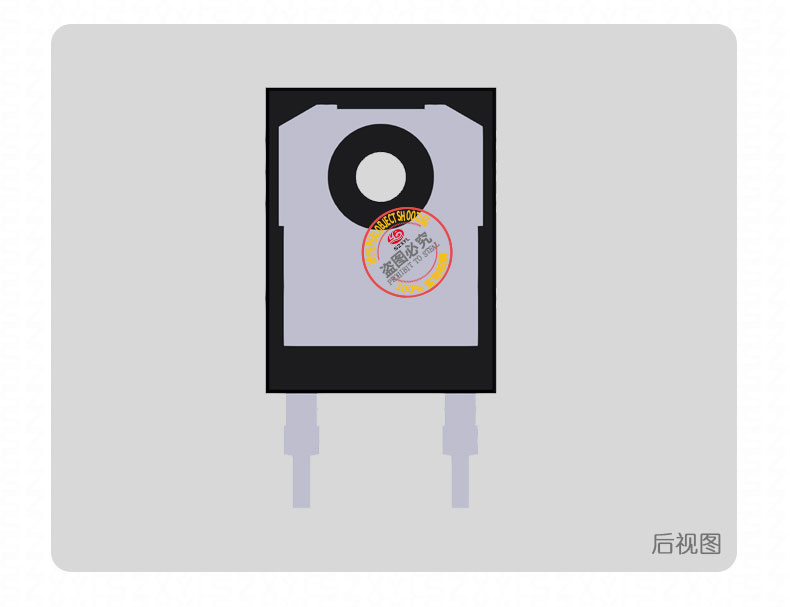

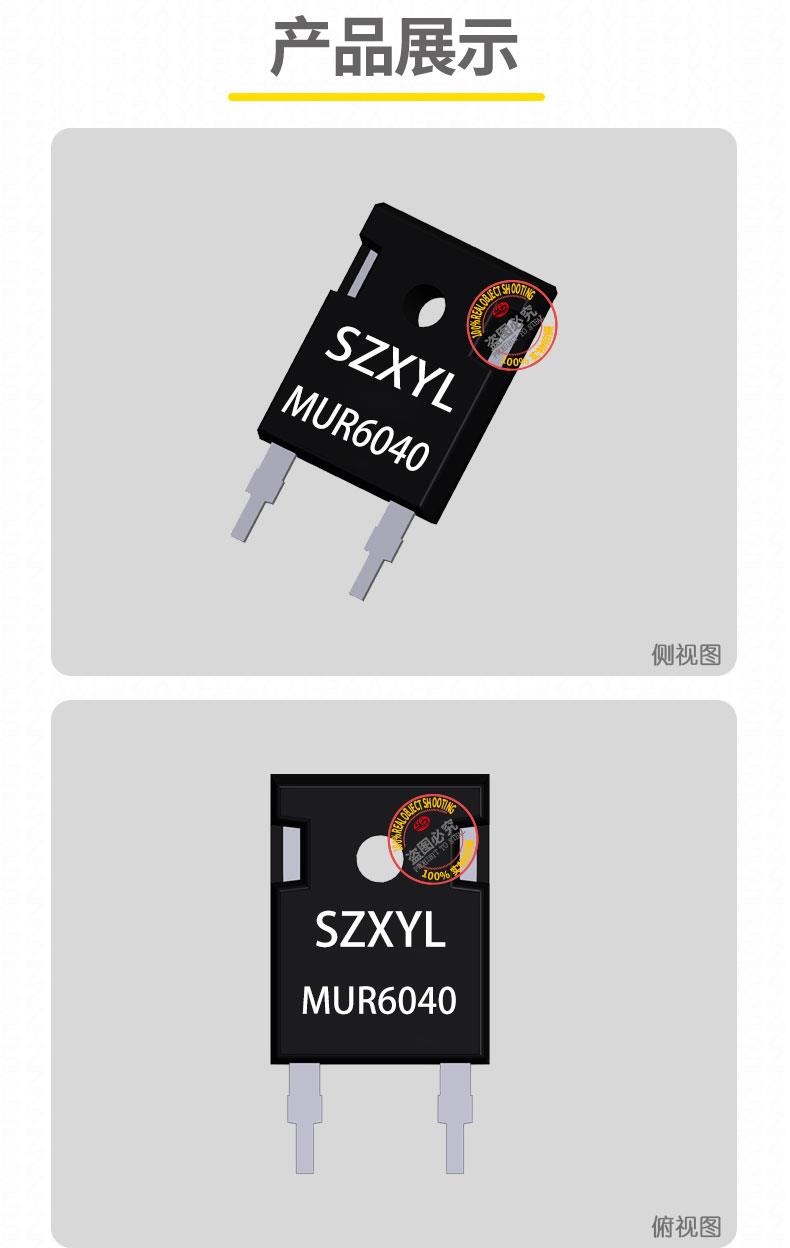

MUR6040 TO-247-2L的封装特性（TO-247-2L）

• 双引脚全塑隔离封装：
  采用半包封大功率引线框架设计，引脚区包含一对真引脚和一对假引脚，形成标准双引脚结构，兼容通用 PCB 设计，支持自动插件工艺，适用于大规模生产。
  绝缘特性：全塑封装无需额外绝缘垫即可直接安装至散热器，简化设计流程；铜质散热片与引脚直接接触，提升散热效率。
• 散热优化设计：
  • 结到壳热阻（RθJC）典型值 0.44?C/W。
  • 建议搭配铝制散热器，自然冷却时可支持约 300W 功耗，强制风冷（风速≥2m/s）时功率密度显著提升。

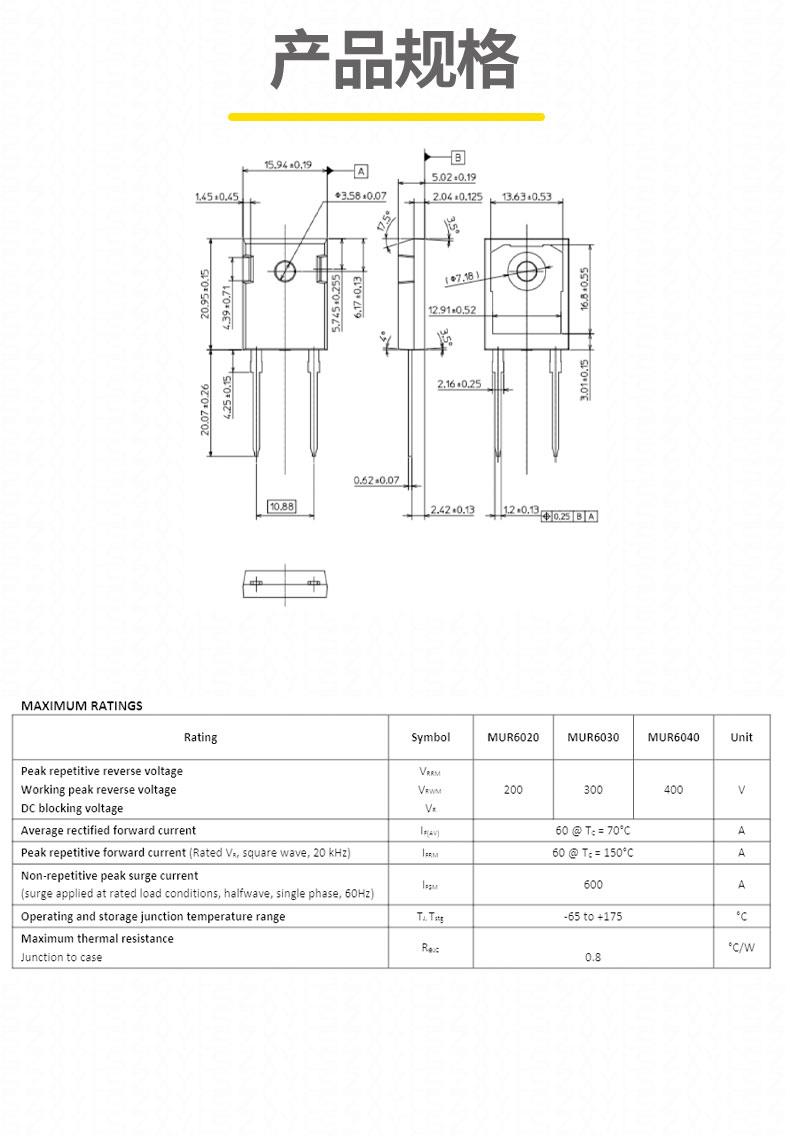

• 机械参数：
  • 封装尺寸：15.94mm（宽）?20.95mm（长）?5.02mm（高），引脚间距 5.56mm；
  • 重量：约 3.5g；
  • 阻燃ren证：UL 94V-0 等级，符合国际安全标准。

MUR6040 TO-247-2L的技术优势与he心价值

1. 中压高频整流能力：
   • Trr ≤100ns 的设计显著降低开关损耗，尤其适用于光伏逆变器的 Boost 升压电路及储能变流器的 DC/DC 转换环节，相比传统整流器件能效提升显著。
   • 玻璃钝化芯片工艺减少反向恢复电流尖峰，抑制 EMI 干扰，可简化缓冲电路设计，降低系统成本。
2. 高可靠性与浪涌耐受：
   • 双芯片并联结构分散电流密度，提升长期运行稳定性；硅基材料与共阴极设计支持大电流整流与续流功能，可承受电网波动、负载突变等极端工况。
   • Ifsm=600A 的浪涌耐受能力可有效应对启动浪涌和短路故障，适用于充电桩、电焊机等冲击性负载。
3. 宽温域与散热优化：
   • 工作温度范围覆盖 - 55~%2B175?C，满足极地低温与热带高温环境需求；
   • TO-247-2L 封装的大面积铜基板与引脚提供高效散热路径，RθJC 低至 0.44?C/W，可在高功率密度下保持结温可控。

MUR6040 TO-247-2L的典型应用场景

1. 可再生能源系统：
   • 光伏逆变器的 Boost 升压与输出整流环节，适配 400-600V 直流母线；
   • 储能变流器（PCS）的 DC/DC 转换与续流电路，支持高频开关与宽温域运行。
2. 电动汽车与充电桩：
   • 车载充电机（OBC）的 AC/DC 整流与 DC/DC 升压，支持 400V 平台；
   • 直流充电桩的输出整流与续流，满足中小功率场景的可靠性要求。
3. 工业电源与驱动：
   • UPS 电源、工业焊机的高压整流电路，抑制反向电动势并保护 IGBT 等功率器件；
   • 电机驱动系统的续流与箝位，提升系统稳定性与效率。
4. 特种电源与设备：
   • 航空航天电源、雷达发射机的高压整流与滤波，适应极端温度与振动环境；
   • 脉冲功率系统的快速开关与浪涌保护。
   •
