一、MUR4060PT TO-247的he心参数与封装设计

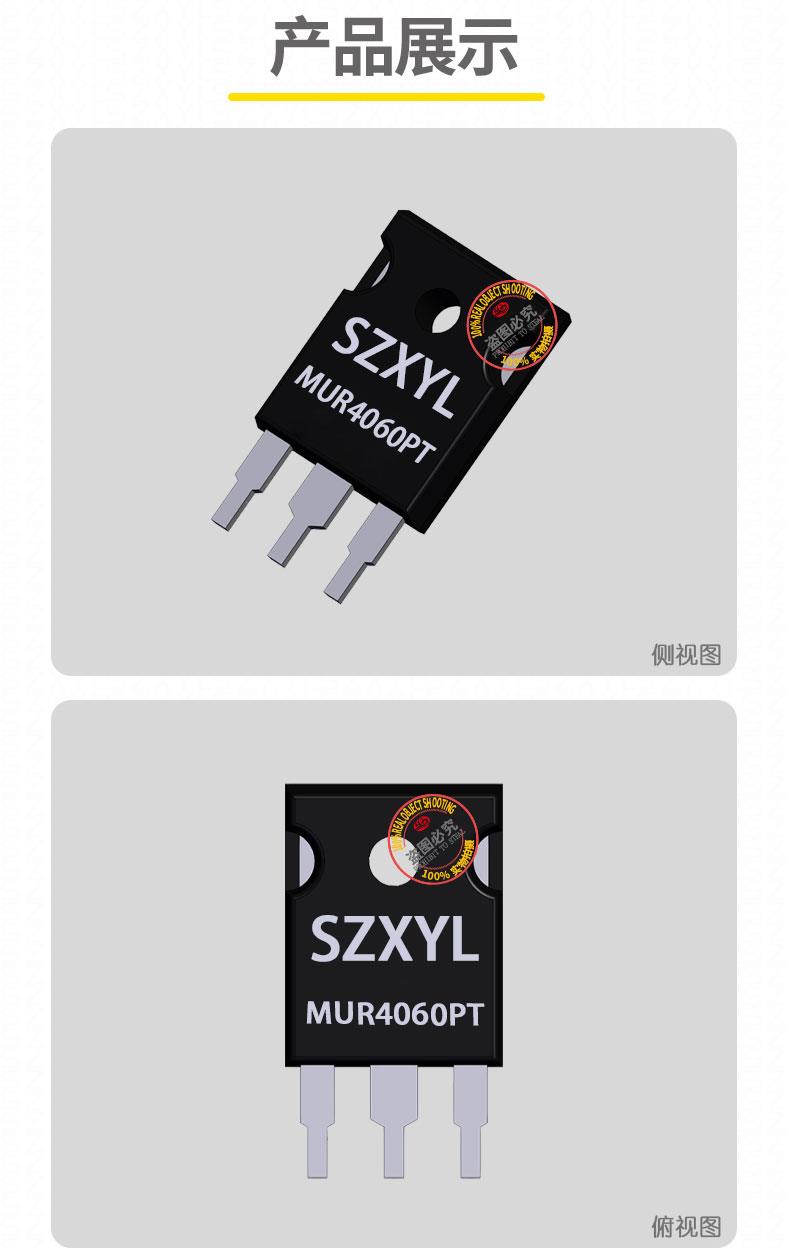

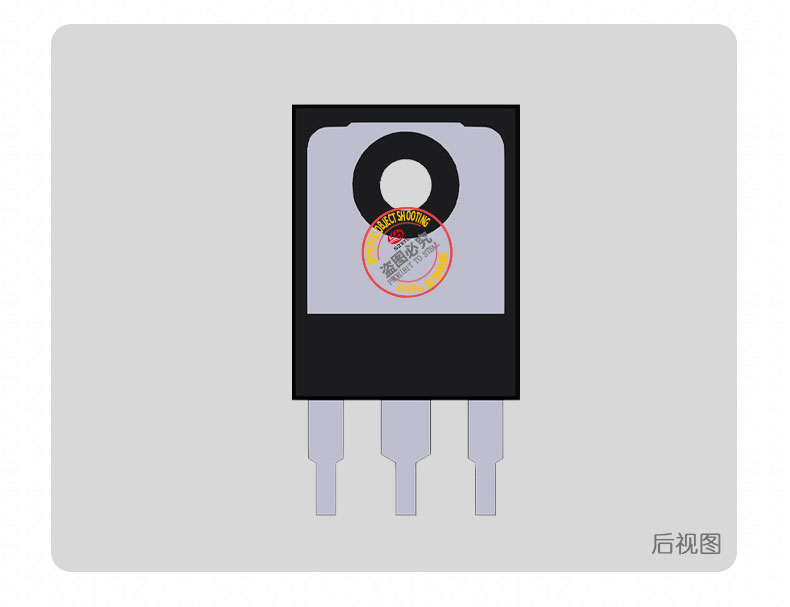

MUR4060PT 是一款共阴结构超快恢复二极管（UFRD），采用TO-247 全塑封直插式封装，专为40A 大电流、600V 高压高频整流及续流电路优化。

其内部集成两个独立的快恢复二极管，共用阴极引脚，适用于逆变器、开关电源、储能系统及工业驱动电路，支持超短反向恢复时间与低导通损耗，满足大功率场景下的可靠性需求。

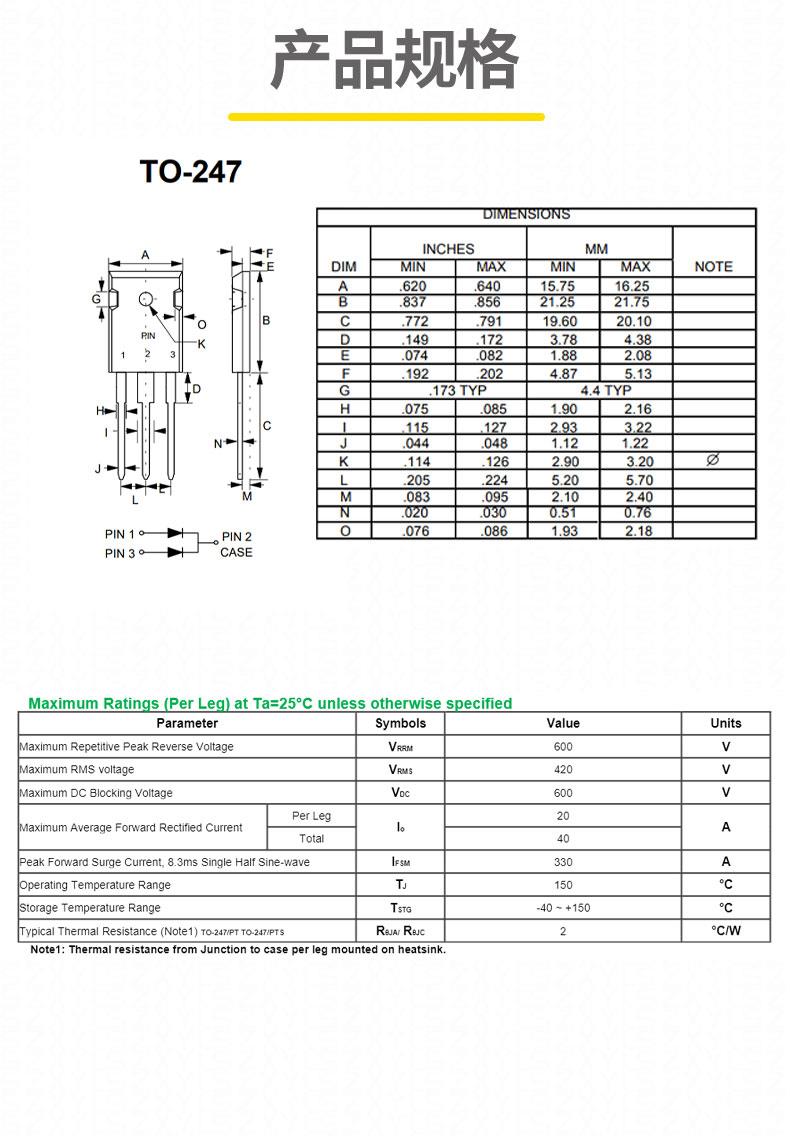

• 电压规格：
  • 反向重复峰值电压（VRRM）：600V。
  • 正向压降（VF）：
    • 典型值：1.4V。
    • 温度特性：VF 随结温升高而降低，需通过散热设计控制温升对损耗的影响。
• 电流规格：
  • 平均正向整流电流（Io）：40A。
  • 正向浪涌电流（Ifsm）：200A~400A。
• 反向恢复特性：
  • 反向恢复时间（Trr）：35ns~50ns。
  • 反向恢复电荷（Qrr）：≤200nC。
• 热特性：
  • 结温（Tj）：-55℃~%2B150℃。
  • 热阻（RθJC）：≤1.5℃/W，结到环境热阻（RθJA）：无散热器时约 20℃/W。

• 功率耗散（PD）：约 56W。
• 反向漏电流（Ir）：≤10μA。
• 结电容（Cj）：≤330pF。

二、MUR4060PT TO-247的散热优化

• 散热设计要点：
  • 典型an例：在 600V 电压、40A 电流下，功耗约为 40A?1.4V=56W，需搭配面积≥100cm? 的铝制散热片或强制风冷。
  • 导热材料选择：使用导热硅脂或导热垫片增强封装与散热器接触，可降低结温 10%-20%。
  • 降额曲线：环境温度超过 25℃时，Io 按每 10℃约 5% 降额。

三、MUR4060PT TO-247的技术特性与he心优势

1. 高频性能优化：
   • 超短恢复时间（Trr=35ns~50ns）：
     • 显著降低硬开关拓扑中的反向恢复损耗，提升系统效率。
     • 软恢复特性（Qrr/Qc<0.5）减少电压尖峰与 EMI 噪声，简化吸收电路设计。
   • 低结电容（Cj≤330pF）：
     • 降低高频下的容性损耗，适合 20kHz~100kHz 开关频率场景。
2. 共阴双管设计：
   • 电路简化：两个独立二极管共享阴极，可直接替代传统桥式整流器，减少 PCB 空间占用与焊点数量。
   • 灵活性：支持半桥 / 全桥整流、双向功率流及冗余设计。

四、MUR4060PT TO-247的典型应用场景

1. 工业级电源与逆变器：
   • 光伏逆变器：在 DC-AC 逆变电路中作为续流二极管，支持 600V 直流母线，提升转换效率至 96% 以上。
   • 储能 PCS：在双向 DC-DC 电路中实现电池充放电管理，支持高频软开关技术。
2. 新能源汽车与充电桩：
   • 车载 OBC（车载充电器）：在 400V 高压系统中实现 AC-DC 转换，满足快充需求。
   • 高压电机控制器：作为 IGBT/MOSFET 的续流二极管，抑制电压尖峰，保护主开关器件。
3. 消费电子与大功率适配器：
   • 服务器电源：在半桥或全桥整流电路中替代传统桥式整流器，减少 PCB 空间占用。
   • 200W 以上笔记本适配器：利用超短恢复时间实现软开关，提升效率至 95% 以上，满足 PD 3.1 协议要求。
4. 特殊功能扩展：
   • 焊接设备：在逆变焊机的高频整流电路中，支持高 di/dt 冲击。




   • 医疗设备：通过 RoHS 与 UL ren证，适用于 CT 扫描仪、高频电刀等对可靠性要求极高的场景。
   •
