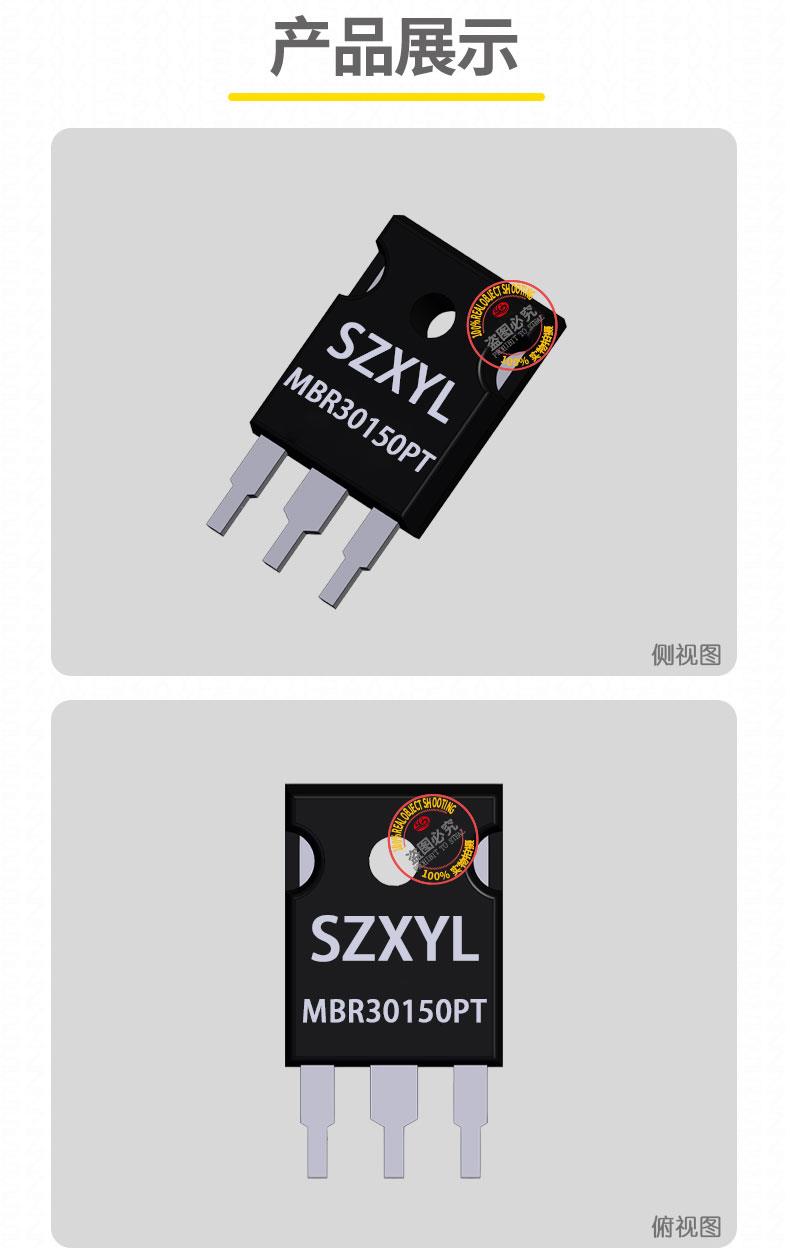

MBR30150PT TO-247的产品概述

MBR30150PT TO-247的he心参数

1. 电气性能
   • zui大反向重复峰值电压（VRRM）：150V，可承受高压直流母线或浪涌电压冲击，适用于72V 工业控制电源、光伏逆变器 MPPT 电路
   • zui大平均整流电流（IF (AV)）：30A，满足中高压 DC-DC 转换器、储能系统等场景需求。
   • 正向压降（VF）：
     • 典型值：0.89V。
     • zui大值：1.1V。
   • 峰值正向浪涌电流（IFSM）：可达200A或 275A，耐开机浪涌与雷击冲击。
   • 反向漏电流（IR）：常温下≤10μA，或≤1000μA。
   • 反向恢复时间（Trr）：<5ns，无少数载流子存储效应，支持高频开关。

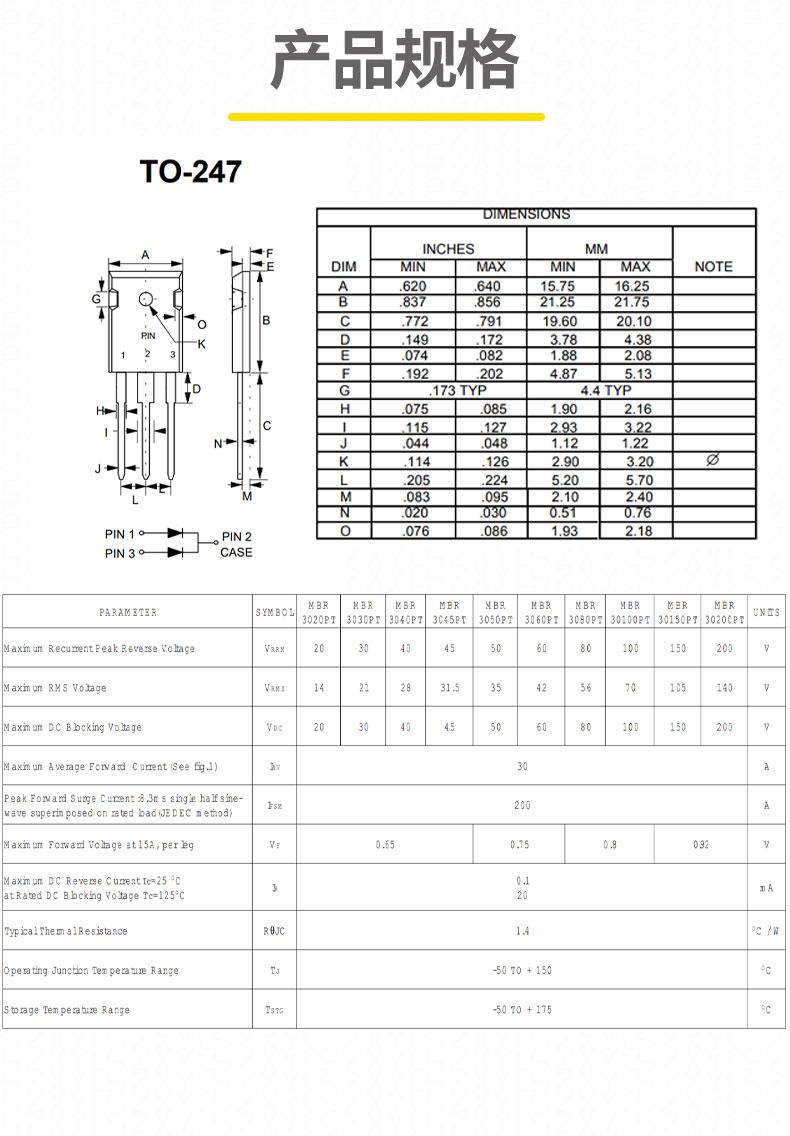

2. 物理与环境特性

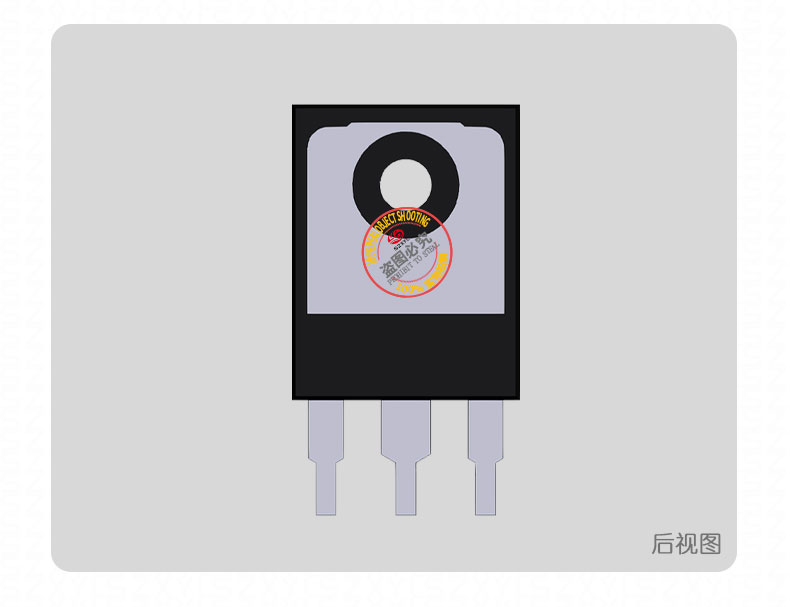

   • 封装类型：TO-247
   • 尺寸：长约 15.2mm，宽约 5.3mm，高度约 10.2mm
   • 工作与存储温度：-55℃至 %2B 150℃

MBR30150PT TO-247的产品优势

1. 纳秒级恢复与高稳定性
   无反向恢复损耗，支持高频 PWM 控制，可缩小磁性元件尺寸并降低 EMI 风险。
2. 浪涌耐受与宽温性能
   200A~275A 浪涌电流能力可应对高压电源启动或雷击浪涌冲击，宽温工作范围与低 IR 设计确保在高温、低温或电压波动环境下稳定运行。
3. 散热优化与可靠性
   TO-247 封装通过大面积金属基板增强散热，标准散热片安装简化热管理设计，支持长时间满负荷工作。

MBR30150PT TO-247的典型应用领域

1. 工业电源与能源系统
   • 高压 DC-DC 转换器：作为次级整流二极管，利用低 VF 与高频特性提升转换效率。
   • 光伏逆变器与高压储能系统：在 MPPT 电路与高压电池组保护中实现高效能量传输，降低系统温升并延长组件寿命。
   • 充电桩与新能源汽车：在车载 OBC与直流充电桩次级电路中支持快速充电，150V 耐压适配 72V/96V 电池系统及高压直流母线。
2. 汽车电子与交通运输
   • 高压启动 / 充电系统：承受引擎启动浪涌电流，支持快速充电与稳定供电，AEC-Q101 ren证版本可满足车规级可靠性要求。
   • EV/HEV 高压电池管理：在 BMS 中实现低损耗电流路径与过压保护，提升高压电池系统安全性。
   • 高压辅助电源：为车载空调、PTC 加热器等高压负载提供高效转换，宽温特性保障极端环境下的可靠性。
3. 通信与数据中心
   • 高压通信电源：在高效 AC-DC 整流器与 DC-DC 模块中替代快恢复二极管，减少发热并提升功率密度，适用于 48V/72V 通信基站电源系统。
   • 高密度服务器电源：高频整流与续流应用，满足高密度计算设备的能效与散热需求。
4. 特种工业设备
   • 高压电机驱动：在变频器、伺服驱动器中实现快速续流与浪涌保护，提升设备稳定性。
   • 医疗设备电源：在高压电源模块中实现低损耗与高可靠性，满足医疗设备对电源稳定性的严苛要求。
