MUR3060 TO-247-2L

MUR3060 TO-247-2L 的he心参数

• 通态电流（IF (AV)）：
  • 主流规格：30A
  • 浪涌电流（IFSM）：150A反向重复峰值电压（VRRM）：
• • 标准型号：600V
• 正向压降（VF）：
  • 典型值：1.4V
• 反向恢复时间（trr）：
  • 快恢复特性：35-65ns反向漏电流（IR）：≤10μA，高温下漏电流随温度升高。
• 工作温度范围：
  • 结温（TJ）：-55?C 至 %2B 150?C，存储温度扩展至 - 65?C~%2B175?C。
• 封装类型：

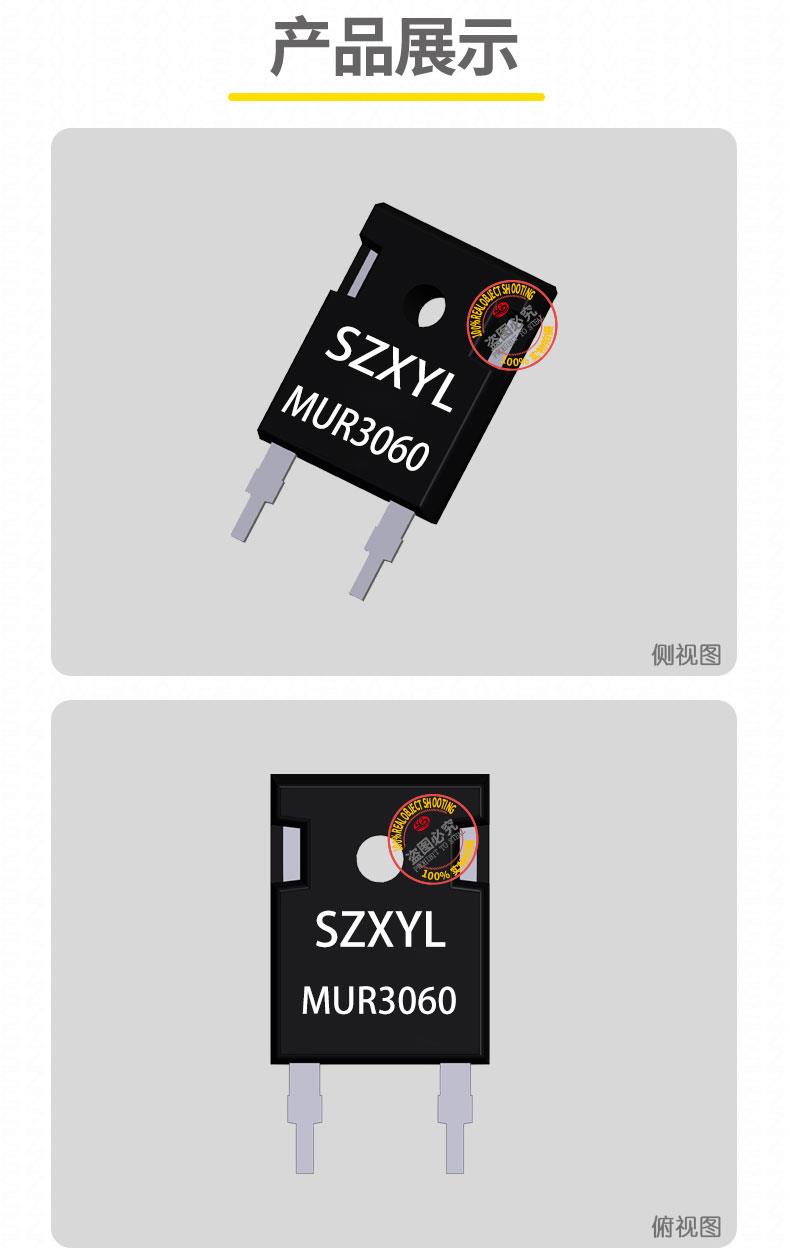

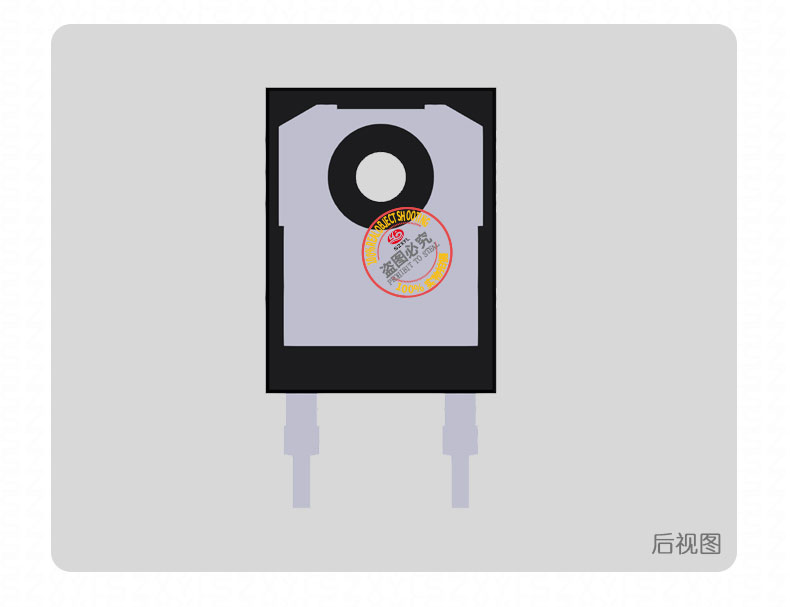

  • 标准封装：TO-247-2L

MUR3060 TO-247-2L 的功能与特性

1. 高压高频整流与快速开关
   MUR3060 TO-247-2L 为快恢复二极管，通过优化 PN 结结构实现短反向恢复时间，适用于高压高频开关电源、PWM 驱动电路及同步整流场景。其反向恢复特性可减少开关损耗，提升系统效率。
2. 30A 电流与 600V 宽电压兼容性
   • 30A 通态电流：可直接驱动中小功率负载，短时脉冲负载可承受 150A 浪涌电流，无需并联器件。
   • 600V 反向耐压：适配 380V 工业电网及新能源设备
3. 低功耗与高效散热设计
   • 低正向压降：1.4V（ASEMI）或 1.5V（Vishay）的 VF 值降低导通损耗，例如在 30A 负载下，1.4V 型号功耗为 42W，而 1.5V 型号为 45W，长期运行可节省约 7% 能耗。
   • TO-247-2L 封装散热优势：
     • 金属散热片与 PCB 铜箔或铝制散热器紧密接触，在 25?C 环境下可满足 30A 负载需求

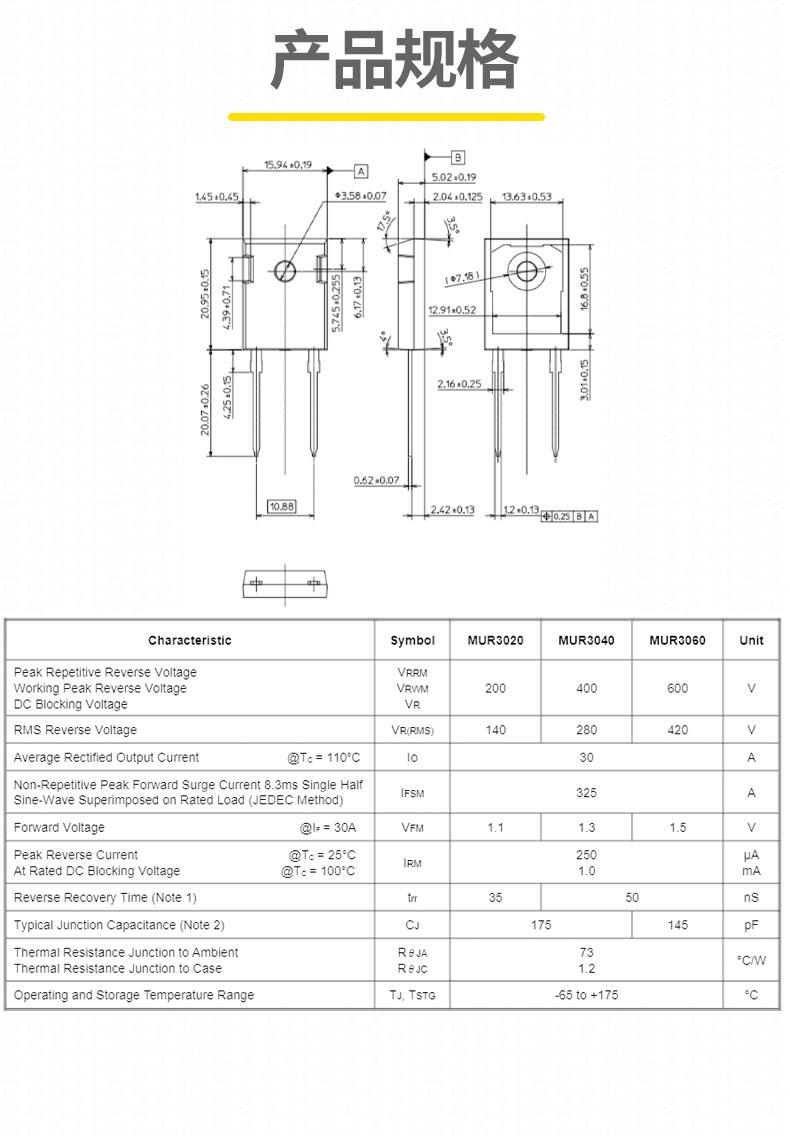

     • 封装尺寸紧凑（高度 19.31mm，长 ? 宽 15.8?10mm），适用于空间受限的 PCB 布局。
   • 散热建议：
     • 持续高负载（＞20A）或环境温度＞50?C 时，建议使用铝制散热器或增加 PCB 铜箔厚度（≥3oz），降低热阻
     • 短时脉冲负载可依赖封装自身散热能力，但需确保浪涌电流不超过 IFSM（150A/200A）。
4. 宽温域与抗干扰性能
   • -55?C 至 %2B 150?C 工作范围：适应工业自动化、汽车引擎舱及户外设备等极端环境
   • 高 dv/dt 耐受：典型值≥200V/μs，减少电网谐波或电磁干扰导致的误触发，适合复杂电磁环境

MUR3060 TO-247-2L 的典型应用场景

1. 工业与新能源领域
   • 高压开关电源：作为次级整流二极管，用于 600V 高压 AC/DC 电源，支持高频开关以减小磁性元件体积。
   • 光伏逆变器：在逆变模块中实现高频整流，提升转换效率并降低散热需求
   • 储能系统：用于双向 DC/DC 转换器的同步整流，支持 600V 直流母线电压，适配三元锂电池组。
2. 汽车与消费电子
   • 车载快充模块：将 380V 交流电转换为车载电池充电的直流电，支持 30A 快充
   • 高压 LED 驱动：在恒流驱动电路中实现高频整流，配合 PWM 调光控制，提升灯具能效
   • 家电控制：用于变频空调、微波炉等的电源模块，实现高效整流与快速开关。
3. 电力电子与能源管理
   • 固态继电器（SSR）：作为he心整流元件，替代电磁继电器，实现无触点控制与长寿命运行
   • 过流 / 过压保护：与熔断器、TVS 二极管或 MOV配合，实现电路短路或浪涌保护
