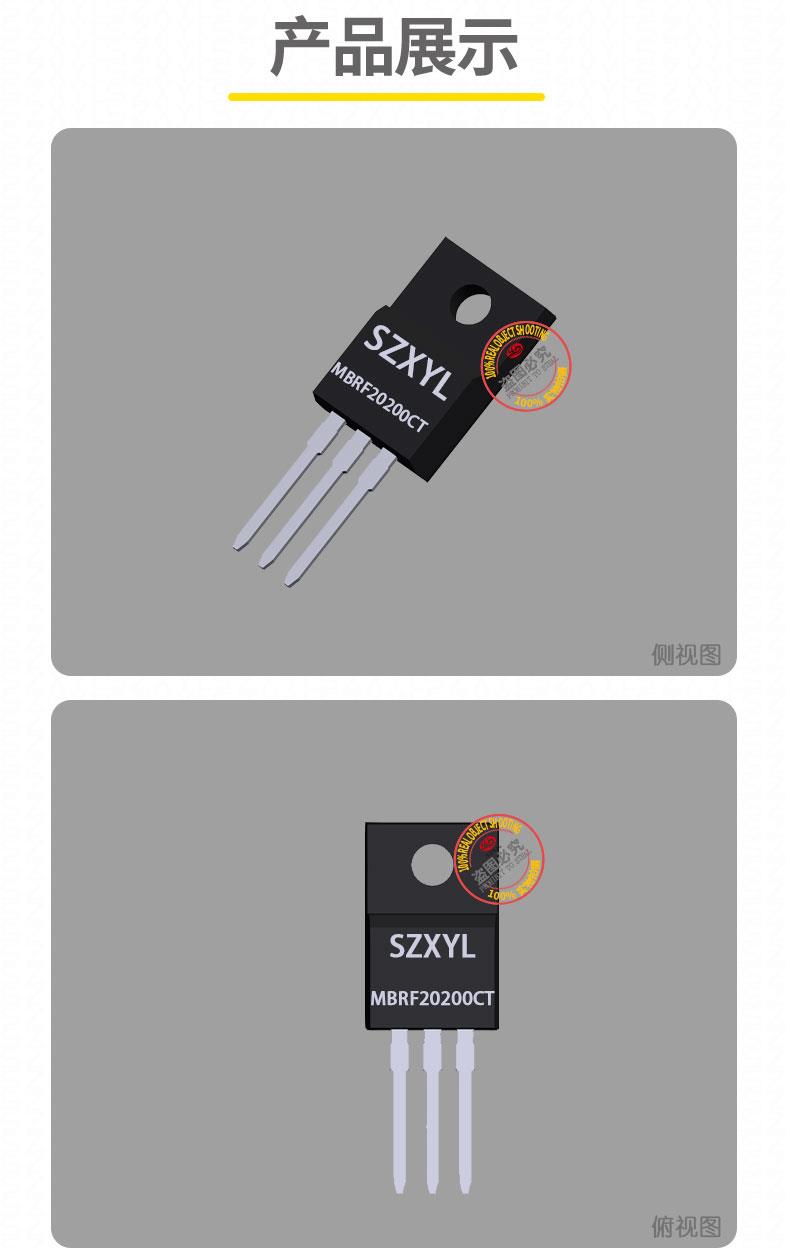

MBRF20200CT TO-220F的产品概述

MBRF20200CT TO-220F的关键特性

1. 高效能设计：
   • 低正向压降，显著降低导通损耗，提升系统效率。
   • 快速开关特性，反向恢复时间极短，支持高频同步整流。
   • 极低的反向漏电流，确保低功耗待机模式。
2. 高可靠性：
   • 耐浪涌电流能力强，非重复正向浪涌电流可达 150-200A
   • 宽工作温度范围，适应严苛工业环境。
   • 符合 UL 94 V-0 阻燃标准，确保安全运行。
3. 封装优势：
   • TO-220F 全塑封装，散热片与内部电路完全隔离，无需额外绝缘垫即可直接安装在散热器上，简化设计并降低成本。
   • 引脚间距 2.54mm，通孔安装，兼容标准 PCB 布局。
   • 引脚表面镀雾锡（Sn），符合 J-STD-002 可焊性标准，耐 260?C 波峰焊。

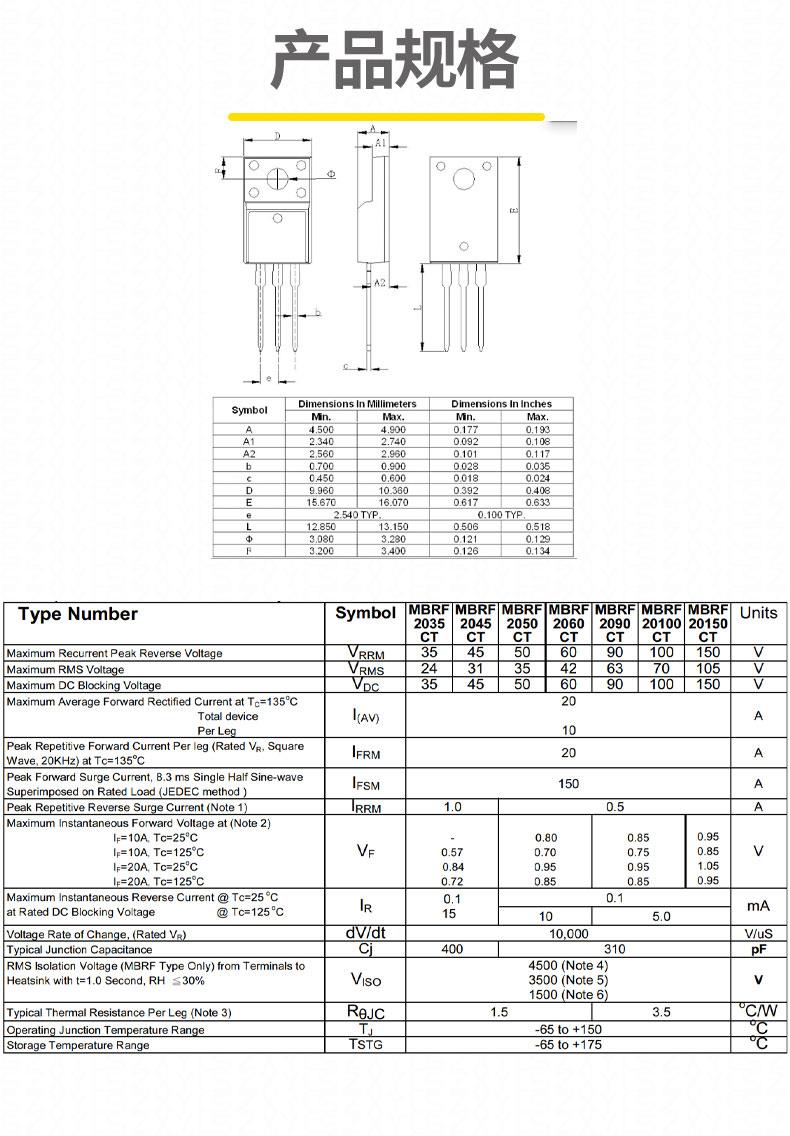

MBRF20200CT TO-220F的技术参数

MBRF20200CT TO-220F的典型应用

• 高压逆变器与储能系统：支持 200V 输入，提供稳定直流输出，适用于太阳能逆变器、储能变流器等。
• 工业电源与充电桩：高效整流，满足高电压、大电流需求。
• 电机驱动与发电机：续流保护电路，防止反向电动势损坏器件。
• 智能设备与通信电源：高频整流，确保低功耗与长寿命。

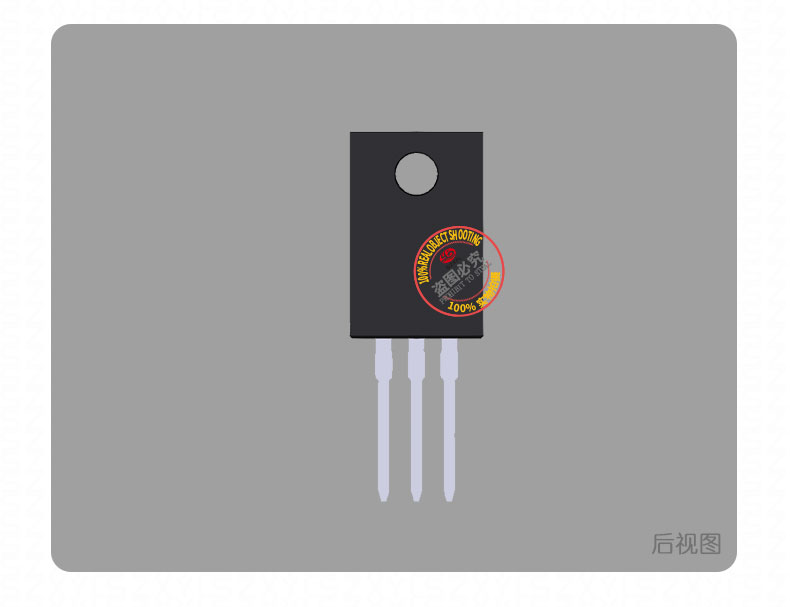

封装信息

• 封装类型：TO-220F 全塑封装，3 引脚单列直插，散热片与引脚电气隔离。
• 引脚定义：1、3 脚为阳极（A1、A2），2 脚为公共阴极（K）。
• 尺寸：本体长度约 15.7mm，引脚间距 2.54mm，兼容标准 TO-220 散热器。

注意事项

• 肖特基二极管无反向恢复时间，适用于高频开关场景，但需注意电压应力（200V）。
• 建议通过散热器或 PCB 布局优化散热，确保长期可靠性。
•
