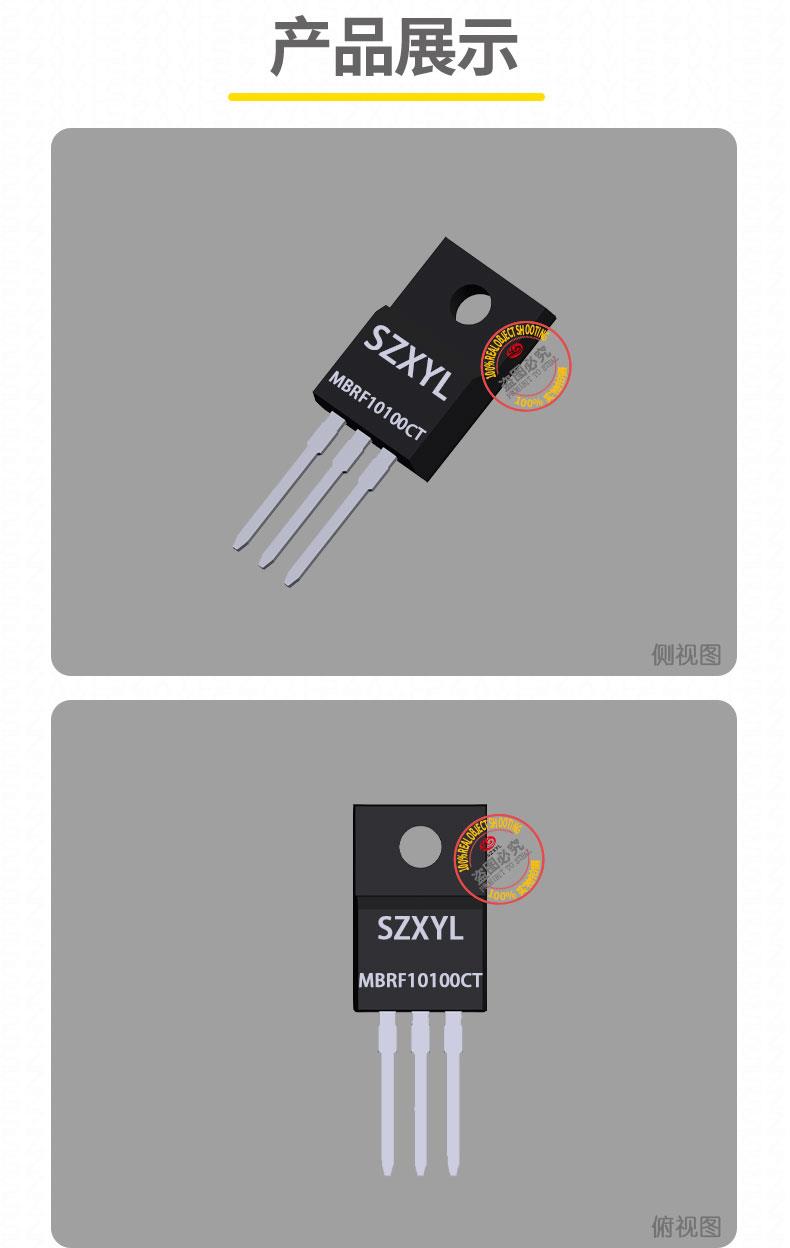

MBRF10100CT TO-220F 的产品概述

MBRF10100CT TO-220F 的关键特性

1. 高效能设计
   • 低正向压降，显著降低导通损耗，提升系统效率。
   • 快速开关特性，反向恢复时间几乎为零（trr≈0ns），支持高频同步整流。
   • 极低的反向漏电流，确保低功耗待机模式。
2. 高可靠性
   • 耐浪涌电流能力强，非重复正向浪涌电流可达 120-150A。
   • 宽工作温度范围，适应严苛工业环境。
3. 封装优势
   • TO-220F 全塑封装，无需额外绝缘垫即可直接安装在散热器上，简化设计并降低成本。
   • 引脚间距 2.54mm，通孔安装，兼容标准 PCB 布局。
   • 引脚表面镀雾锡（Sn），耐 260?C 波峰焊。

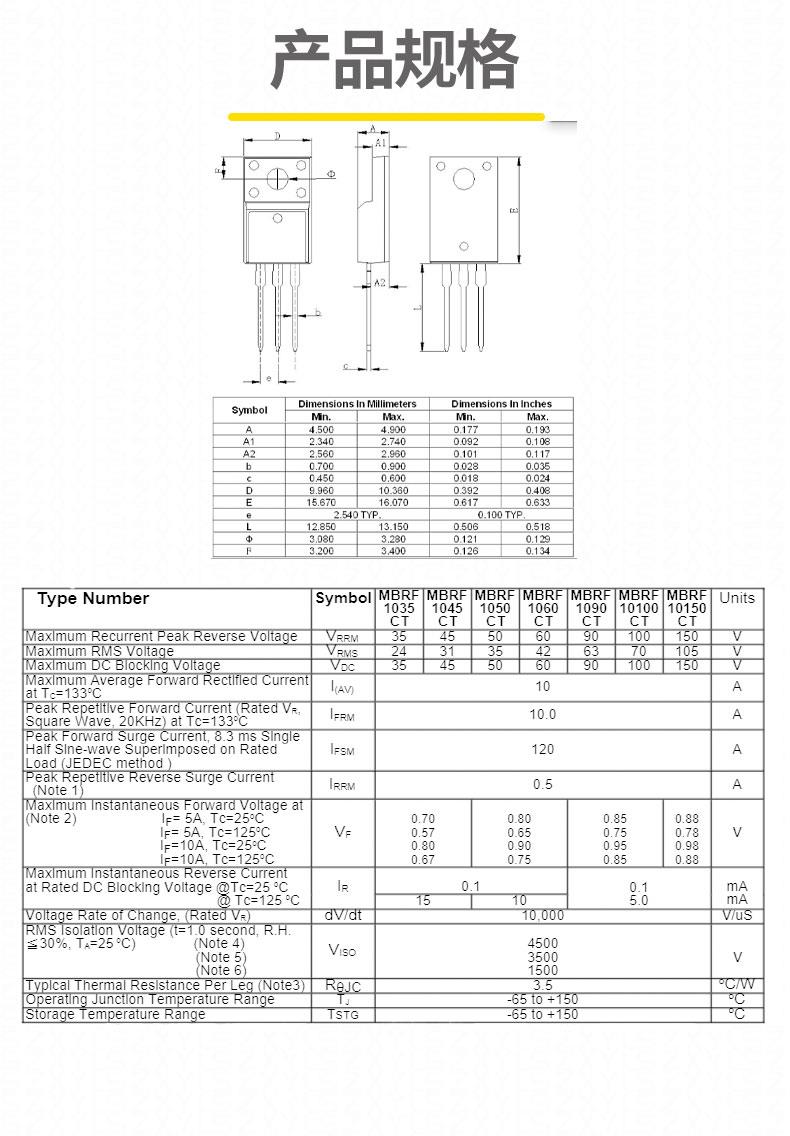

MBRF10100CT TO-220F 的技术参数

MBRF10100CT TO-220F 的典型应用

• 开关电源（SMPS）：作为次级侧整流二极管，提升中小功率电源转换效率。
• 智能家居与小家电：适用于充电器、适配器、LED 电源等低功耗设备。
• 电机驱动与变频器：续流保护电路，防止反向电动势损坏器件。
• 通信设备与工业控制：高频整流，确保稳定直流输出。

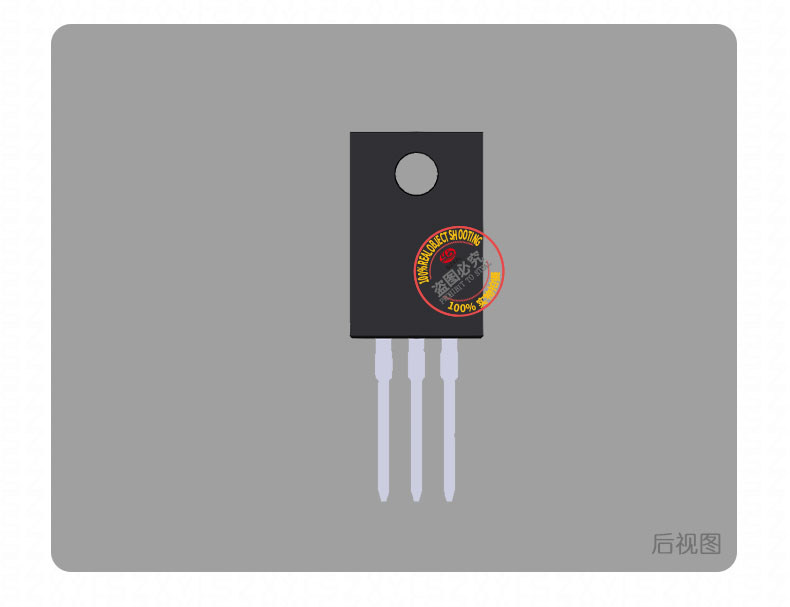

封装信息

• 封装类型：TO-220F 全塑封装，3 引脚单列直插，散热片与引脚电气隔离。
• 引脚定义：1、3 脚为阳极（A1、A2），2 脚为公共阴极（K）。
• 尺寸：本体长度约 15.87mm，引脚间距 2.54mm，兼容标准 TO-220 散热器。

注意事项

• 肖特基二极管无反向恢复时间，适用于高频开关场景，但需注意电压应力（100V）。
• 建议通过散热器或 PCB 布局优化散热，尤其在连续高负载下确保长期可靠性。
