MUR3060PT TO-247产品概述

MUR3060PT TO-247采用硅基超快恢复技术，结合 TO-247 全塑封装，在紧凑体积内实现高效整流与稳定散热。器件集成两个独立的超快恢复二极管，共阴极配置，可承受 30A 的连续正向电流和 600V 的反向电压，适用于电焊机、工业逆变器、高压开关电源等中高压高频场景。其优化的结构设计可降低开关损耗，支持 200kHz 以上的高频操作，同时兼容标准 PCB 布局，简化系统设计。

MUR3060PT TO-247的关键特性

1. 高效开关性能
   • 反向恢复时间短，显著降低开关损耗，提升系统效率。
   • 低正向压降，减少导通损耗。
   • 严格控制反向漏电流，确保低功耗待机模式。
2. 高可靠性
   • 耐浪涌电流能力强，非重复正向浪涌电流可达 250A。
   • 宽工作温度范围，适应严苛工业与车载环境。
   • 符合 UL 94 V-0 阻燃标准，确保安全运行。
3. 封装优势
   • TO-247 全塑封装，无需额外绝缘垫即可直接安装在散热器上，简化设计并降低成本。
   • 引脚间距 5.56mm，通孔安装，兼容标准 PCB 布局。
   • 引脚表面镀雾锡，符合 J-STD-002 可焊性标准，耐 260?C 波峰焊。
   • 封装尺寸紧凑，适配高密度电路板。

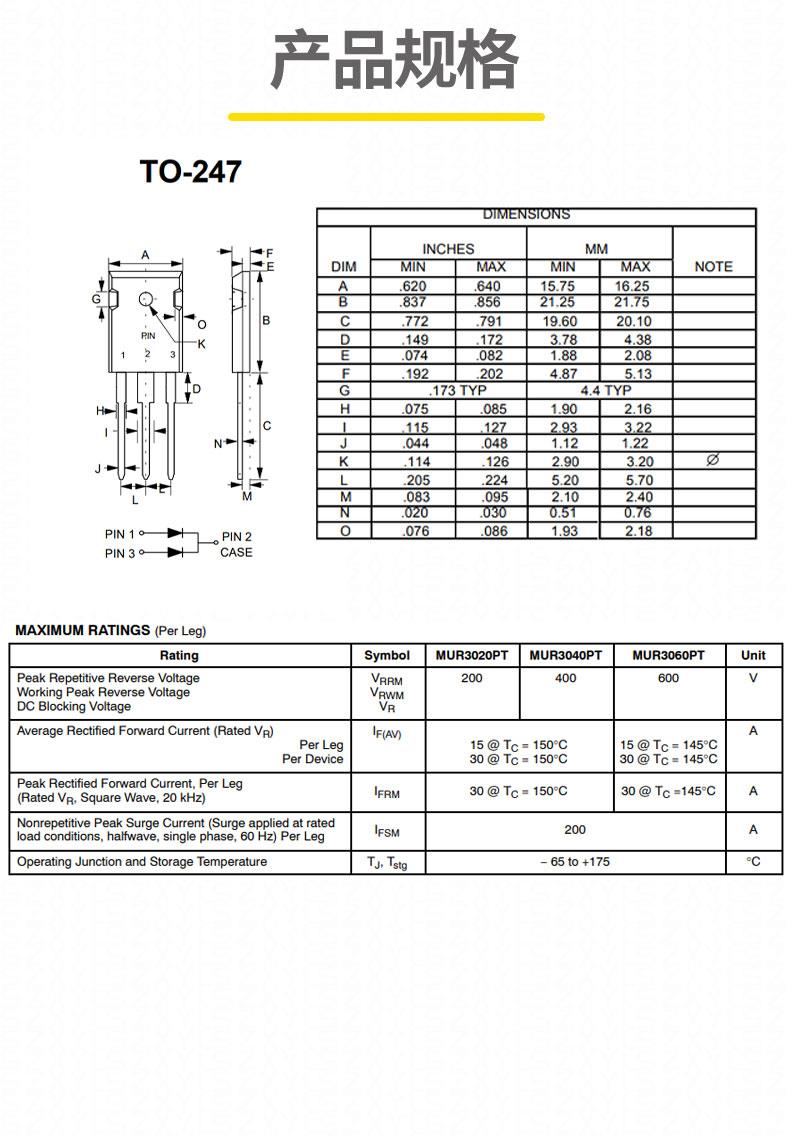

MUR3060PT TO-247的技术参数

MUR3060PT TO-247的典型应用

• 电焊机：作为主电路整流器件，支持高频焊接电流输出，提升焊接效率与稳定性。
• 工业逆变器与储能系统：高频整流模块，满足太阳能逆变器、储能变流器对高电压耐受性的需求。
• 高压开关电源（SMPS）：适用于通信基站、工业设备的 600V 高压电源，提升转换效率。
• 电机驱动与变频器：续流保护电路，防止反向电动势损坏器件，支持 380-600V 母线电压。
• 汽车电子：车载充电器、DC-DC 转换器的高压整流，适应宽电压输入（48V/120V 系统）。

封装信息

• 封装类型：TO-247 全塑封装，3 引脚单列直插，散热片与引脚电气隔离。
• 引脚定义：1、3 脚为阳极（A1、A2），2 脚为公共阴极（K）。
• 尺寸：本体长度 15.21mm，宽度 4.90mm，高度 20.35mm，兼容标准 TO-247 散热器。

注意事项

• 散热设计：建议通过散热器或 PCB 布局优化散热，尤其在连续高负载下确保结温不超过 150?C。当环境温度为 50?C 时，需确保散热器热阻低于 1.5?C/W 以维持长期可靠性。
• 电压应力控制：严格控制反向电压不超过 600V，避免电压应力导致器件击穿。
• 参数测试条件：正向压降测试条件会影响实际性能。
