MUR2010CT TO-220的产品概述

MUR2010CT TO-220的关键特性

1. 高效整流与快速开关
   • 低反向恢复时间，显著降低开关损耗，适用于 50kHz 以上的高频电路。
   • 严格控制正向压降，减少导通损耗，提升能效。
   • 高浪涌电流能力，适应瞬时过载场景。
2. 高可靠性与耐用性
   • 宽工作温度范围，适应严苛工业环境与高温操作。
   • 符合 UL 94 V-0 阻燃标准，确保安全运行。
   • 低反向漏电流，提升长期稳定性。
3. 封装与散热优势
   • TO-220AB 全塑封装，支持直接安装在散热器上，无需额外绝缘垫，降低设计复杂度与成本。
   • 引脚表面镀雾锡，符合 J-STD-002 可焊性标准，耐 260?C 波峰焊。
   • 封装尺寸紧凑，适配高密度电路板。

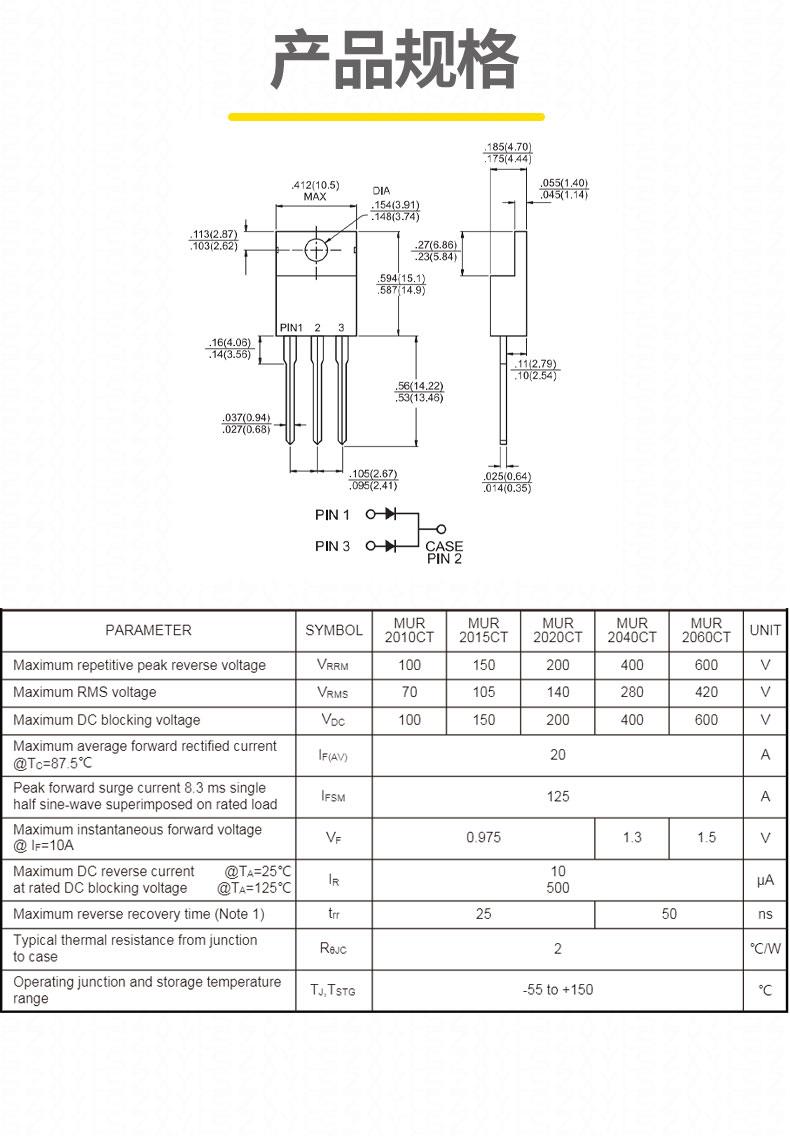

MUR2010CT TO-220的技术参数

MUR2010CT TO-220的典型应用

• 开关电源：AC/DC 转换器、适配器的整流与续流，支持宽电压输入（110V/220V），尤其适用于对效率要求高的中小功率电源模块。
• 新能源领域：太阳能逆变器、储能系统的高频整流，适应 24V/48V 母线电压，支持快速充放电循环。
• 工业电机驱动：变频器、伺服控制器的快速开关与反向保护，降低电机启停时的电压尖峰。
• 消费电子：空调、热水器的电源模块，兼容变频控制与过压保护，提升能效。
• 汽车电子：车载充电器、DC/DC 转换器的高效整流，适应 12V/24V 系统，支持车载电源的高频切换。

封装信息

• 封装类型：TO-220AB 全塑封装，3 引脚单列直插，内部共阴结构
• 引脚定义：1 脚为阳极（A1），2 脚为阴极（K），3 脚为阳极（A2）。
• 尺寸：本体长度 10.92mm，宽度 9.77mm，高度 4.7mm，兼容标准 TO-220 散热器。

注意事项

1. 散热设计：建议通过散热器或 PCB 布局优化散热，尤其在连续高负载下确保结温不超过 150?C。当环境温度为 50?C 时，需确保散热器热阻低于 2.5?C/W 以维持长期可靠性。
2. 电压应力控制：严格控制反向电压不超过 100V，避免电压应力导致器件击穿。
3. 参数测试条件：正向压降测试条件（如电流和温度）会影响实际性能。例如，当结温升至 100?C 时，正向压降可能增加至 1.6V 以上，需在设计中预留冗余。
4.
