MBRF2090CT TO-220F

MBRF2090CT TO-220F关键特性

1. 高效能设计：
   • 低正向压降（典型值 0.7V@10A），显著降低导通损耗，提升系统效率。
   • 快速开关特性，支持高频操作（＞500kHz），适合高频率转换需求。
   • 极低的反向漏电流（100μA@90V），确保低功耗待机模式。
2. 高可靠性：
   • 耐浪涌电流能力强，可承受 150A 的非重复正向浪涌电流。
   • 工作温度范围 - 65°C 至 + 150°C，适应严苛工业环境。
3. 封装优势：
   • TO-220F 全塑封装，无需额外绝缘垫即可直接安装在散热器上，简化设计并降低成本。
   • 引脚间距 2.54mm，通孔安装，兼容标准 PCB 布局。
   • 引脚表面镀锡

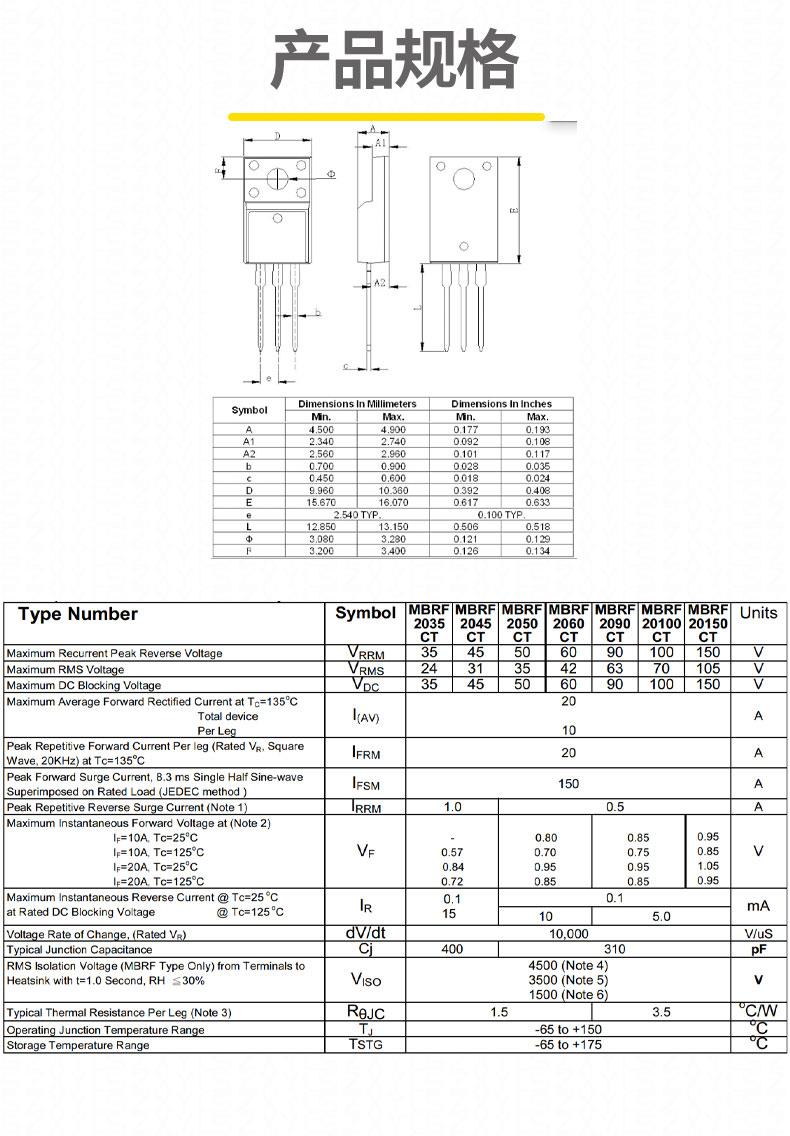

MBRF2090CT TO-220F的技术参数

MBRF2090CT TO-220F的典型应用

• 开关电源（SMPS）：作为次级侧整流二极管，提升转换效率。
• DC/DC 转换器：支持高频同步整流，降低纹波电压。
• 电机驱动与逆变器：提供续流保护，防止反向电动势损坏电路。

• 极性保护电路：确保电源反接时设备安全。

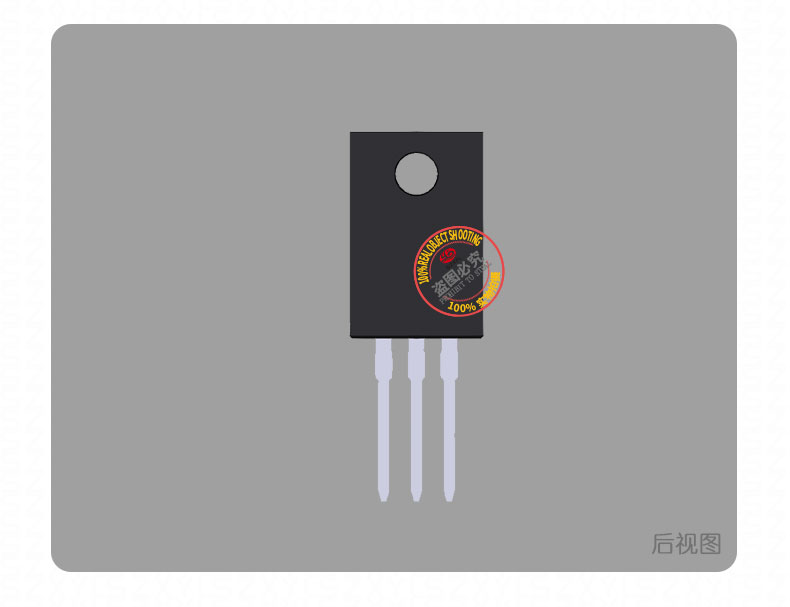

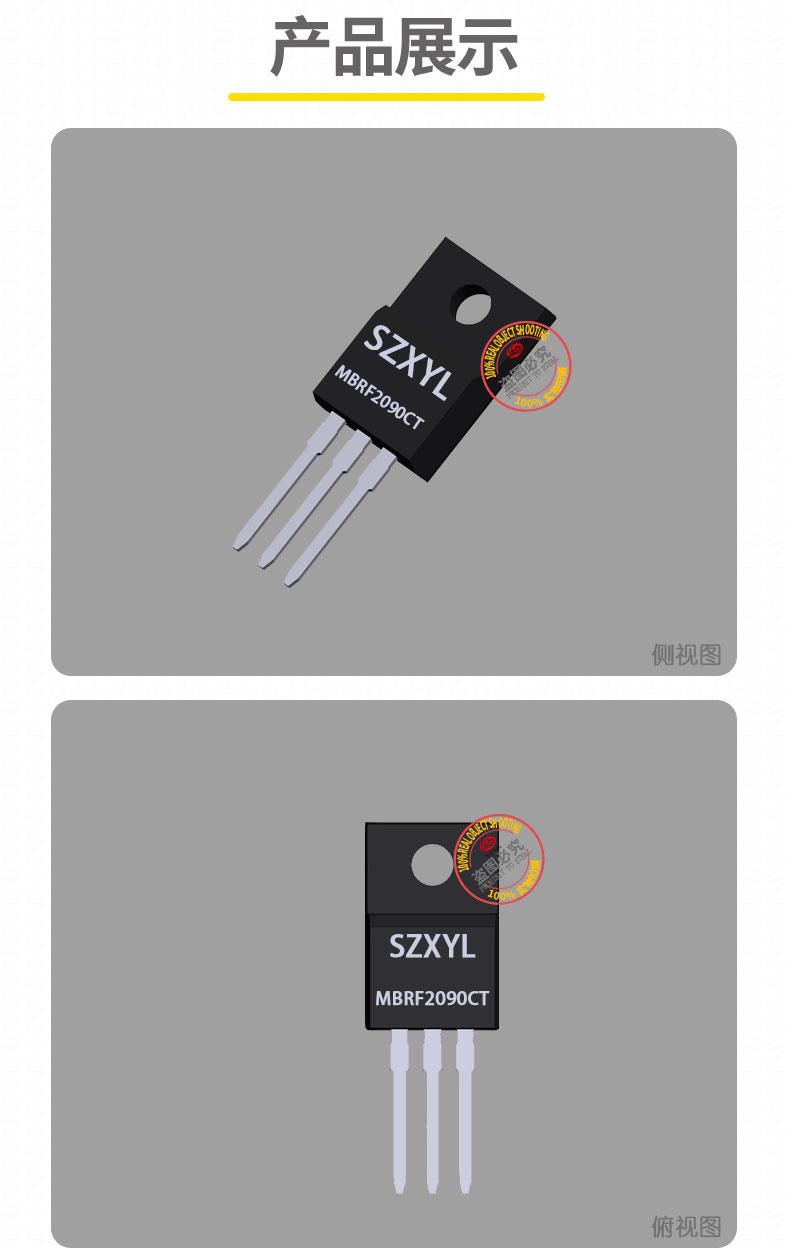

  封装信息

  • 封装类型：TO-220F 全塑封装，3 引脚单列直插。
  • 引脚定义：1、3 脚为阳极（A1、A2），2 脚为公共阴极（K）。
  • 尺寸：本体长度约 15.7mm，引脚间距 2.54mm，兼容标准 TO-220 散热器。

  注意事项

  • 肖特基二极管无反向恢复时间（trr），适用于高频开关场景。
  • 建议通过散热器或 PCB 布局优化散热，确保长期可靠性。
•
