MURB2020CT的关键参数

• 电气性能：
  • 反向重复峰值电压（VRRM）：200V，适用于中低压整流场景。
  • 平均正向电流（IF (AV)）：20A（双二极管配置，每路 10A），支持大电流负载。
  • 正向压降（VF）：典型值 1.15V@16A，低导通损耗提升能效。
  • 反向恢复时间（TRR）：35ns，快速开关特性减少高频能量损耗。
  • 浪涌电流能力：100A，可承受短时大电流冲击。

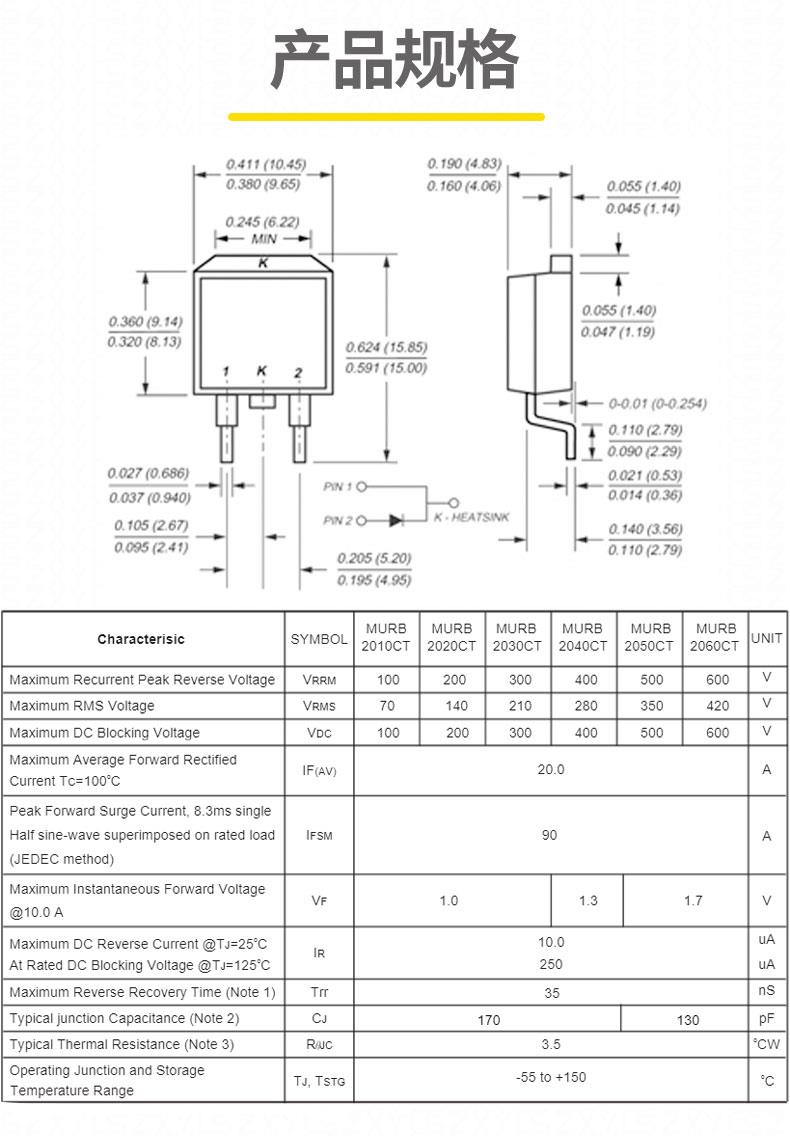

• 封装与结构：
  • 封装类型：TO-263AB，表面贴装设计，引脚配置为 3 引脚（双阳极、共阴极）。
  • 散热特性：金属基板与大面积焊盘设计，支持高效散热，适合高功率密度应用。
  • 尺寸：TO-263 封装尺寸紧凑，引脚间距 2.6mm，便于 PCB 布局。
• 工作条件：
  • 温度范围：结温范围 - 65?C 至 %2B 175?C，适应宽温环境。
  • 湿度敏感性：符合 MSL 1 标准，无需特殊防潮处理。

MURB2020CT的应用领域

• 开关电源（SMPS）：作为次级整流二极管，利用其快速恢复特性降低开关损耗。
• DC-DC 转换器：高效处理大电流转换，提升电源效率。
• 电机驱动与控制：用于续流二极管，保护电路免受感应电压冲击。
• 消费电子与工业设备：如智能家居、安防系统等对可靠性和效率要求较高的场景。

MURB2020CT的产品特性

• 低反向漏电流：高温下仍保持低漏电流（15μA@200V），确保长期稳定性。
• 高浪涌能力：100A 浪涌电流能力，增强电路可靠性。
• 封装优势：双二极管共阴极设计，减少 PCB 空间占用，简化电路布局。

• 散热设计：需配合足够的散热片或 PCB 铜箔面积，避免长期工作时过热。

综上，MURB2020CT TO-263 凭借其高电流处理能力、超快恢复特性和紧凑封装，成为中低压开关电路的理想选择，尤其适合对效率和空间要求严格的应用场景。
