MURB2020的关键参数

• 电气性能：
  • 反向重复峰值电压（VRRM）：200V，适用于中等电压整流场景。
  • 平均正向电流（IF (AV)）：20A（双二极管配置，每路 10A），支持大电流负载。
  • 正向压降（VF）：典型值 1.15V@16A，低至 850mV@8A，显著降低导通损耗。
  • 反向恢复时间（TRR）：35ns，快速开关特性减少高频能量损耗。
  • 浪涌电流能力：100A，可承受短时大电流冲击。

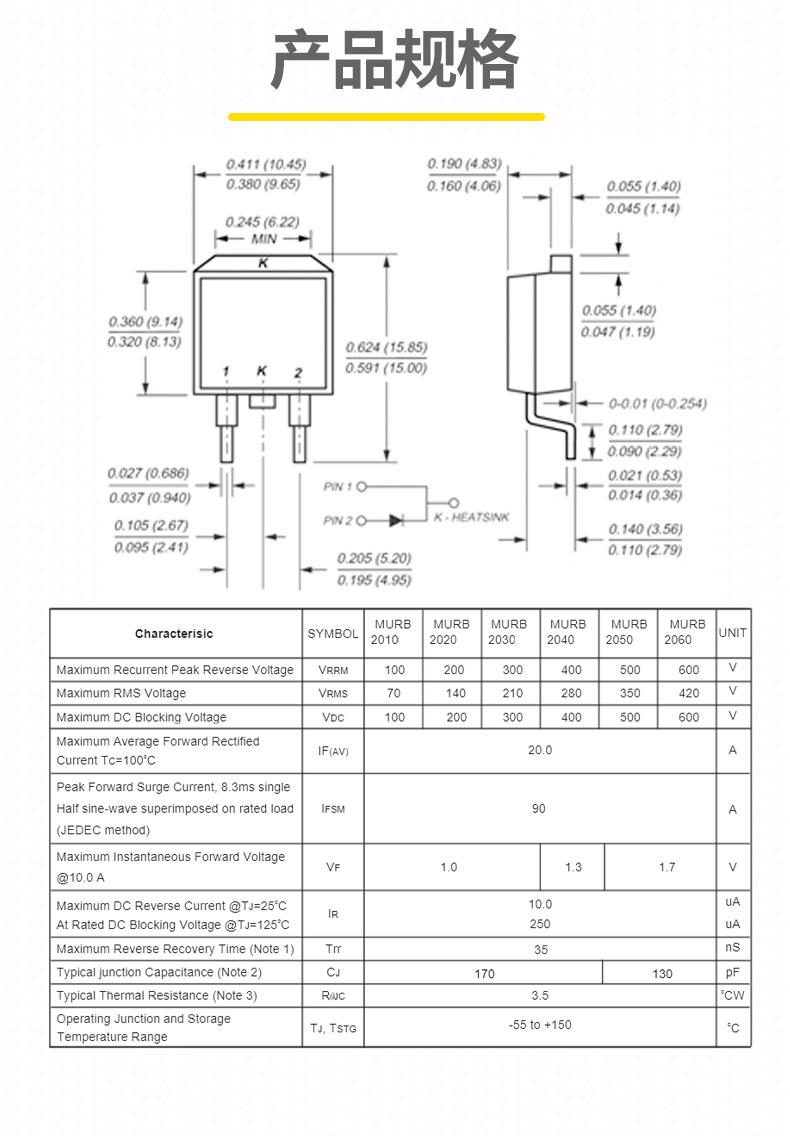

• 封装与结构：
  • 封装类型：TO-263AB，表面贴装设计，3 引脚配置（双阳极、共阴极），金属基板与大面积焊盘支持高效散热。
  • 尺寸：引脚间距 2.6mm，紧凑设计便于 PCB 布局。
• 工作条件：
  • 温度范围：结温 - 65?C 至 %2B 175?C，适应宽温环境。
  • 湿度敏感性：符合 MSL 1 标准，无需特殊防潮处理。

MURB2020的应用领域

• 工业电源：作为次级整流二极管，用于变频器、伺服驱动器等设备，利用快速恢复特性降低开关损耗。
• 不间断电源（UPS）：处理中压大电流转换，提升系统效率与稳定性。
• 电机驱动与控制：作为续流二极管，保护电路免受感应电压冲击，支持低压逆变器和斩波电机驱动模块。
• 通信设备：如基站电源、数据中心电源，满足高效散热与高可靠性需求。

MURB2020的产品特性

• 低反向漏电流：高温下保持 15μA@200V，确保长期稳定性。
• 高浪涌能力：100A 浪涌电流能力，增强电路可靠性。
• 封装优势：双二极管共阴极设计，减少 PCB 空间占用，简化电路布局。
• 高效性能：采用 Vishay FRED Pt? 技术，优化正向压降与恢复时间，降低开关损耗。

MURB2020的注意事项

• 散热设计：需配合足够的散热片或 PCB 铜箔面积，避免长期工作时过热。
