MBRD10150CT 的关键参数

• 电气性能：
  • 反向重复峰值电压（VRRM）：150V，适用于 48V 工业电源、储能逆变器及汽车电子等中高压整流场景。
  • 平均正向电流（IF (AV)）：10A，支持持续大电流负载，满足充电桩、车载充电机（OBC）等设备需求。
  • 正向压降（VF）：典型值 0.85V@5A至 0.95V@5A，导通损耗显著低于传统硅二极管，
  • 反向恢复时间（TRR）：接近零纳秒的肖特基特性，显著降低高频开关损耗，适合 100kHz 以上高频应用。
  • 浪涌电流能力：100A至 175A，可承受短时大电流冲击，部分厂商通过结构优化将浪涌电流提升至 200A。
• 封装与结构：

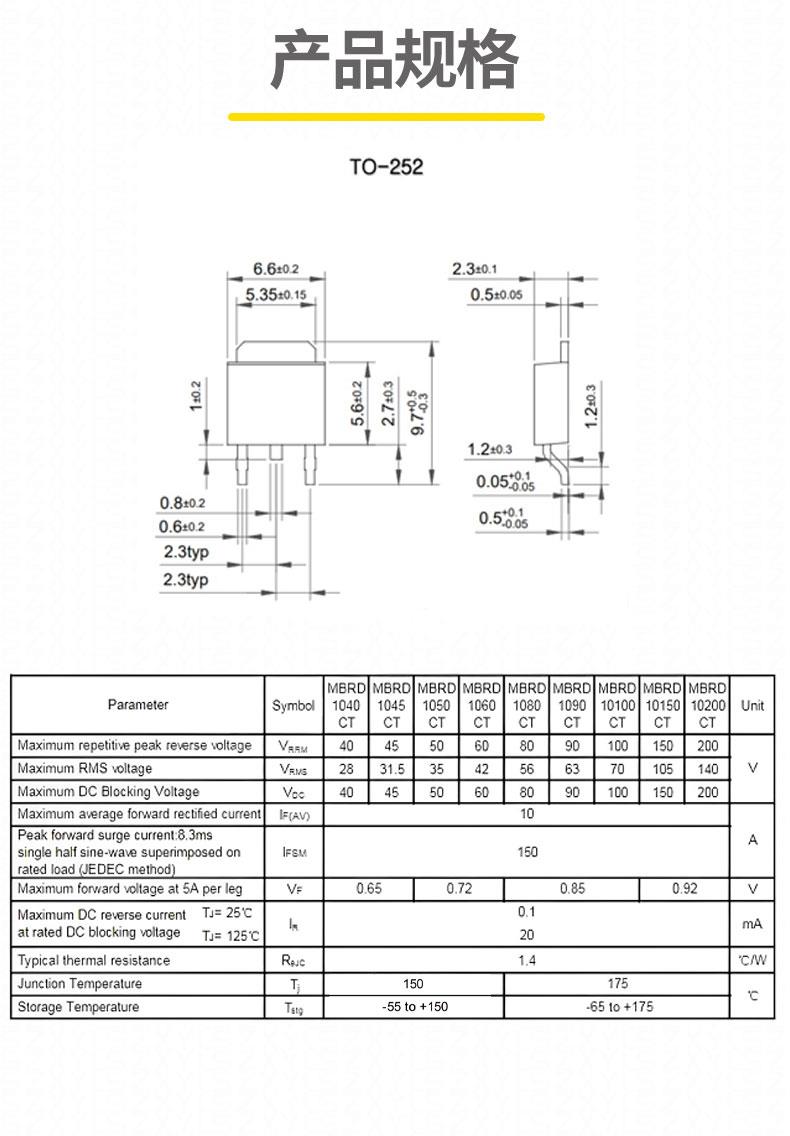

  • 封装类型：TO-252，表面贴装设计，3 引脚配置（双阳极、共阴极），金属基板与大面积焊盘支持高效散热。该封装采用背带散热片结构，可替代传统直插 DO-27 封装，减少人工成本并提升稳定性。
  • 尺寸：10.3mm?6.6mm?2.3mm（标准 TO-252 尺寸），引脚间距 2.54mm，紧凑设计便于高密度 PCB 布局。
• 工作条件：
  • 温度范围：标准型号结温 - 55?C 至 %2B 150?C
  • 湿度敏感性：符合 MSL 1 标准，无需特殊防潮处理。

MBRD10150CT 的应用领域

• 中高压电源：作为次级整流二极管，利用低正向压降特性降低导通损耗，适用于 48V 通信电源、工业控制电源等设备。
• 新能源系统：如储能逆变器、车载充电器，处理高压大电流转换，提升系统能效。
• 汽车电子：用于电动汽车 OBC（车载充电机）、DC-DC 转换器，支持 48V 车载电气系统的高效整流与续流。
• 工业控制：适用于自动化设备电源模块、电机驱动逆变器，提供稳定的中高压整流支持。
• 消费电子：如高端笔记本电脑适配器、智能家电电源，满足小型化与高效能需求。

产品特性

• 低反向漏电流：高温下保持 10μA@150V
• 高效性能：采用肖特基势垒技术，优化正向压降与恢复时间，适合高频开关场景，可降低系统整体功耗。
• 封装优势：双二极管共阴极设计减少 PCB 空间占用，简化电路布局。TO-252 封装支持自然散热，建议 PCB 铜箔面积≥500mm? 以提升散热效率。
• 高可靠性：通过高纯度高温环氧树脂封装，增强机械强度与防潮性能，满足工业级应用需求。

注意事项

• 结温范围：标准型号结温为 - 55?C 至 %2B 150?C
• 散热设计：建议采用过孔阵列增强散热，避免长期工作时过热。TO-252 封装的金属基板配合大面积焊盘可有效提升散热效率。

综上，MBRD10150CT TO-252 凭借其 150V 中高压耐受能力、快速恢复特性和紧凑封装，成为中高压大电流开关电路的理想选择，尤其适合对可靠性和空间要求严格的工业及新能源应用场景。
