MBRD20200的he心概述

MBRD20200的关键特性

1. 卓越电气性能
   • 高电压与电流处理能力：200V 反向重复峰值电压和 20A 连续正向电流，适用于中高压电源场景。
   • 低功耗设计：正向压降（VF）低至 0.82V，有效减少导通损耗，提升能效。
   • 快速开关响应：肖特基结构实现极短反向恢复时间，适用于高频开关电源
2. 可靠封装与散热
   • TO-252 封装优势：尺寸仅 10.3mm?6.6mm?2.3mm，体积比传统 TO-220 缩小 50%，支持高密度 PCB 布局。
   • 优化散热性能：金属框架与引脚直接连接芯片，增强热传导效率，确保在 - 55℃至 %2B 150℃宽温范围内稳定工作。
3. 高可靠性与兼容性
   • 工业级品质：无铅化工艺保障环保要求。
   • 抗浪涌能力：正向浪涌电流（IFSM）达 130A~250A，可应对短时过载冲击。

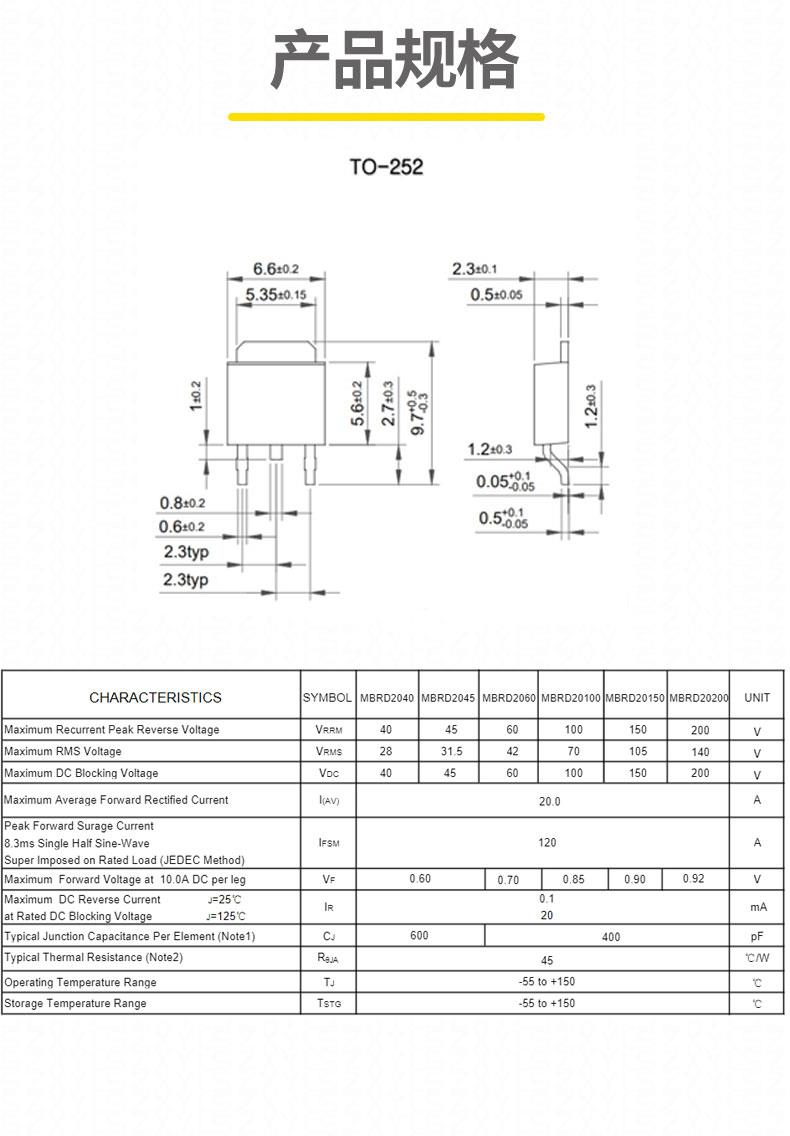

   • MBRD20200的技术参数

     参数	典型值	备注
     反向重复峰值电压（VRRM）	200V	zui大额定值
     平均整流电流（IF）	20A	环境温度 25℃时
     正向压降（VF）	0.82V~0.95V
     反向漏电流（IR）	≤50μA	@200V 反向电压
     工作温度范围	-55℃~%2B150℃
     封装尺寸（长 ? 宽 ? 高）	10.3mm?6.6mm?2.3mm	TO-252 标准尺寸




MBRD20200的典型应用

• 电源管理系统：AC/DC 适配器、车载充电器、服务器电源的整流与续流。
• 高频电路：开关电源、LED 驱动模块的快速开关与极性保护。
• 工业与汽车电子：逆变器、电机驱动、电池管理系统的高效能量转换。
• 消费电子：智能手机快充、笔记本电脑电源的低损耗设计。

• 总结

  MBRD20200 TO-252 凭借其高效能、紧凑设计和宽温稳定性，成为中高压电源、高频开关电路的理想选择。无论是工业设备、汽车电子还是消费类产品，该器件均能在提升系统效率的同时确保长期可靠性。
