MURD1020CT的产品概述

he心技术参数

• 电气性能：
  • 反向重复电压（VRRM）：200V
  • 正向平均电流（IF (AV)）：10A
  • 正向压降（VF）：典型值 1.0V@10A
  • 反向恢复时间（Trr）：35ns
  • 浪涌电流（IFSM）：150A

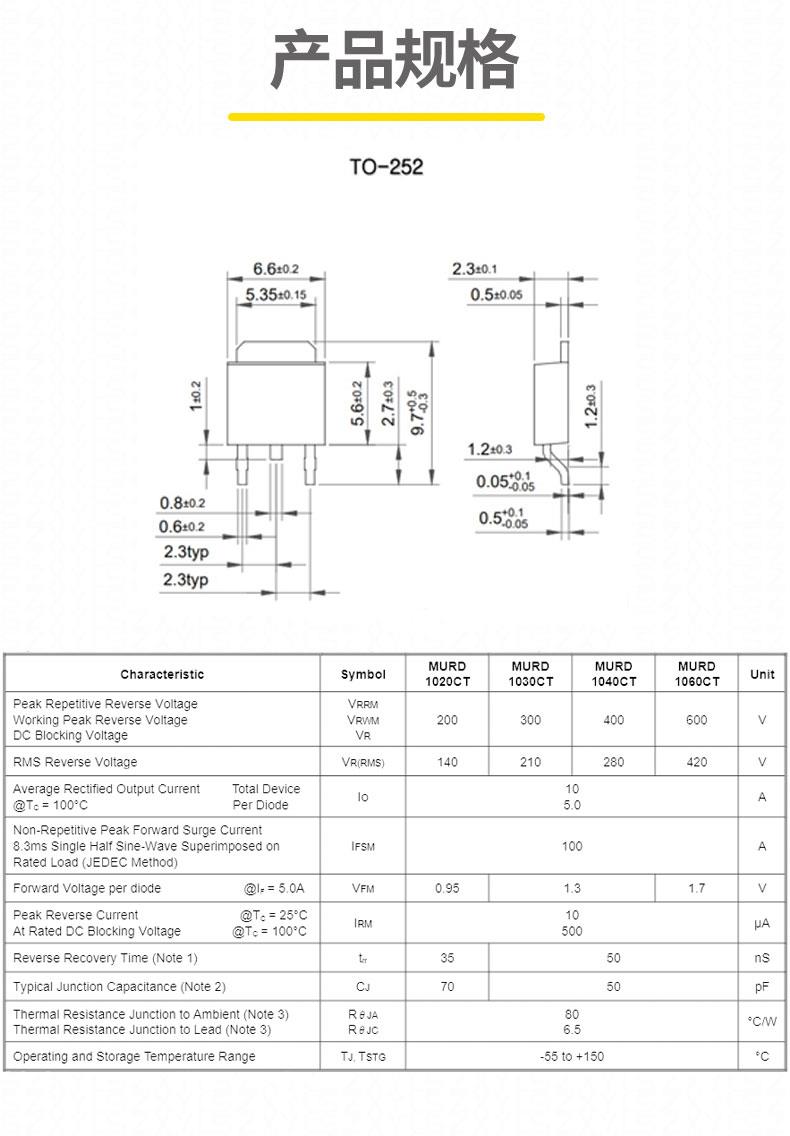

• 封装特性：
  • 封装形式：TO-252贴片封装，引脚间距 2.54mm
  • 尺寸：长 10.2mm ? 宽 6.4mm ? 高 2.3mm
  • 散热设计：铜基板增强散热，热阻 RθJC=2.5℃/W
  • 引脚材质：镀锡铜引脚，符合 RoHS 无铅标准

MURD1020CT的结构与设计优势

1. 共阴对管架构：
   内部双二极管共享公共阴极，可简化电路布局，减少元件数量。
   • 引脚定义：
     • 引脚 1：阳极 1
     • 引脚 2：公共阴极
     • 引脚 3：阳极 2
2. 超快恢复特性：
   35ns 反向恢复时间显著降低开关损耗，比普通快恢复二极管效率提升 30% 以上，适合 1MHz 以下高频开关电源。
   • 对比优势：
     与肖特基二极管相比，MURD1020CT 的 200V 耐压是其 5 倍，且在高频下漏电流更低。
3. 可靠性设计：
   • 平面结工艺与铂掺杂寿命控制技术，确保长期稳定性
   • 抗浪涌能力达 150A，可承受电机启动或雷击等瞬时冲击

MURD1020CT的典型应用场景

1. 工业电源：
   • 开关电源（SMPS）输出整流
   • 逆变器 DC/AC 转换
   • an例：某品牌 3kW 车载充电器采用 MURD1020CT 作为次级整流，效率提升至 94%
2. 电机驱动：
   • 直流电机 H 桥驱动电路续流保护
   • 步进电机驱动器电源模块
   • 优势：35ns 恢复时间有效抑制反电动势尖峰，延长 IGBT 寿命
3. 消费电子：
   • 笔记本电脑适配器
   • 智能家居设备
   • 设计建议：配合散热片使用时，可支持连续 10A 电流无需降额
4. 新兴领域：
   • 无人机飞控电源
   • AI 边缘计算设备电源模块
   • 替代方案：当频率超过 1MHz 时，可搭配碳化硅二极管优化效率
