MURD1040 的产品描述

MURD1040 TO-252 是一款专为高频中压应用设计的高性能超快恢复二极管，适用于需要快速响应和低损耗的电力电子电路。

MURD1040 的he心参数与性能

• 电压与电流规格：zui大重复峰值反向电压（VRRM）为 400V，zui大正向平均整流电流（IF (AV)）达 10A，可承受 100-170A 的正向不重复浪涌电流（IFSM），适用于中压、中等电流场景。
• 低损耗特性：典型正向压降（VF）低至 1.3V（@10A），有效降低导通损耗；反向漏电流（IR）≤10μA（25℃时），确保高可靠性。
• 快速开关能力：反向恢复时间（trr）极短（≤35ns），显著降低高频开关损耗，适用于 50kHz 以上的高频开关电源、逆变器等场景。

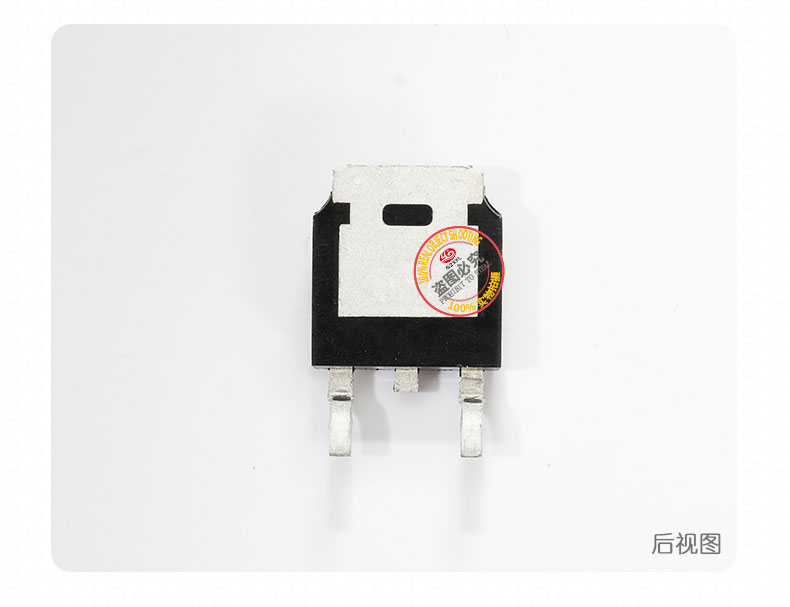

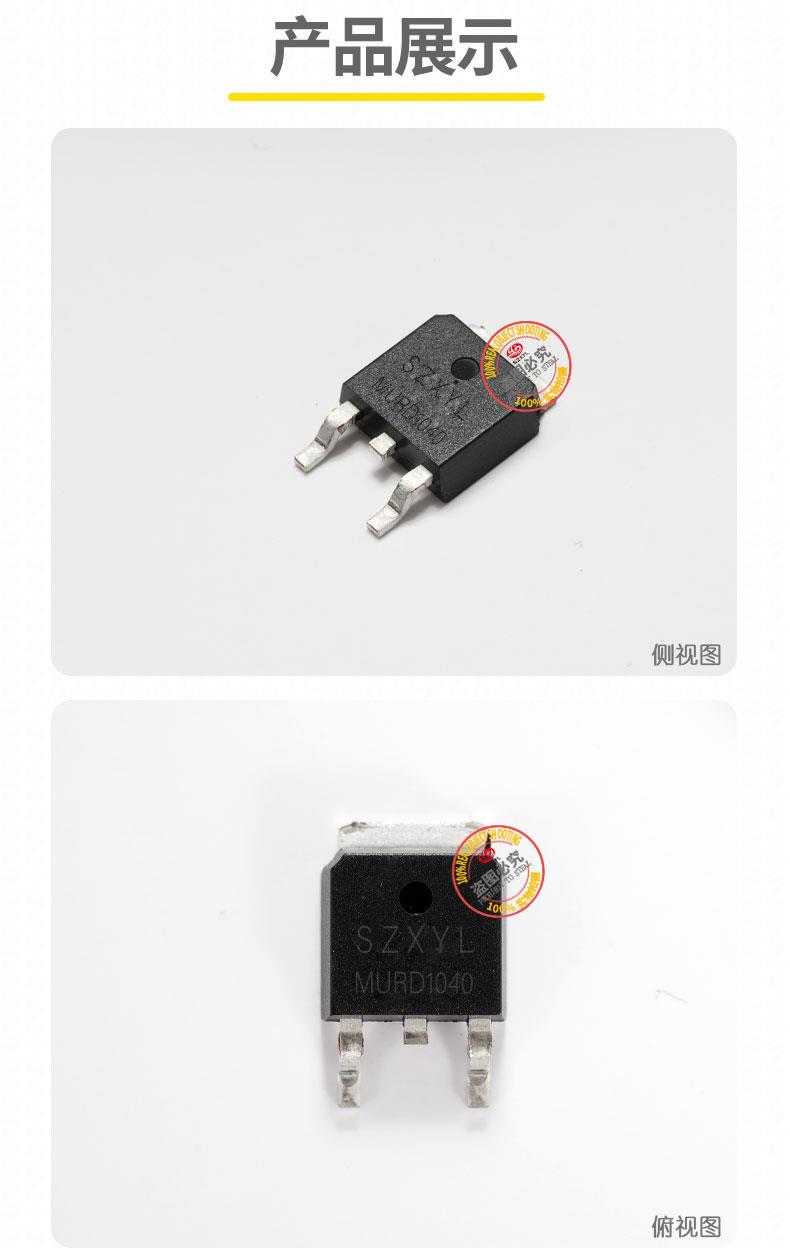

封装与物理特性

• TO-252 封装：采用表面贴装型 TO-252（D-PAK）封装，尺寸约为 10.3mm?6.6mm?2.3mm，引脚间距 4.57mm，金属背板设计优化散热性能，热阻（RθJC）低至 5.5℃/W。
• 单二极管结构：两引脚配置（阳极和阴极），适用于半桥、全桥等多种拓扑结构，简化电路设计。
• 环境适应性：工作结温范围 - 55℃至 %2B 150℃，存储温度同，符合 RoHS 和 REACH 环保标准。

MURD1040 的应用领域

• 电力电子：高频开关电源（SMPS）、逆变器、DC-DC 转换器的整流与续流二极管。
• 工业设备：电机驱动、变频调速系统、不间断电源（UPS）的高效能量管理。
• 新能源领域：太阳能逆变器、储能系统、电动汽车充电桩的中压整流与能量转换。
• 消费电子：小家电、LED 智能灯具、充电器适配器的快速开关与反向保护。
• 高频加热装置：工业级感应加热设备、微波炉磁控管驱动电路的高效整流。
• 高压电源：汽车点火器、安全电表等高压线路的整流与保护。

MURD1040 的产品优势

• 高可靠性：采用 GPP 芯片和钝化工艺，增强抗冲击能力，通过 UL 94 V-0 阻燃封装ren证，满足严苛环境下的长期使用。
• 兼容性设计：兼容 TO-220AB 等封装，便于替换升级；支持回流焊和波峰焊，符合 JESD 22-B106 焊接标准（275℃/7 秒）。

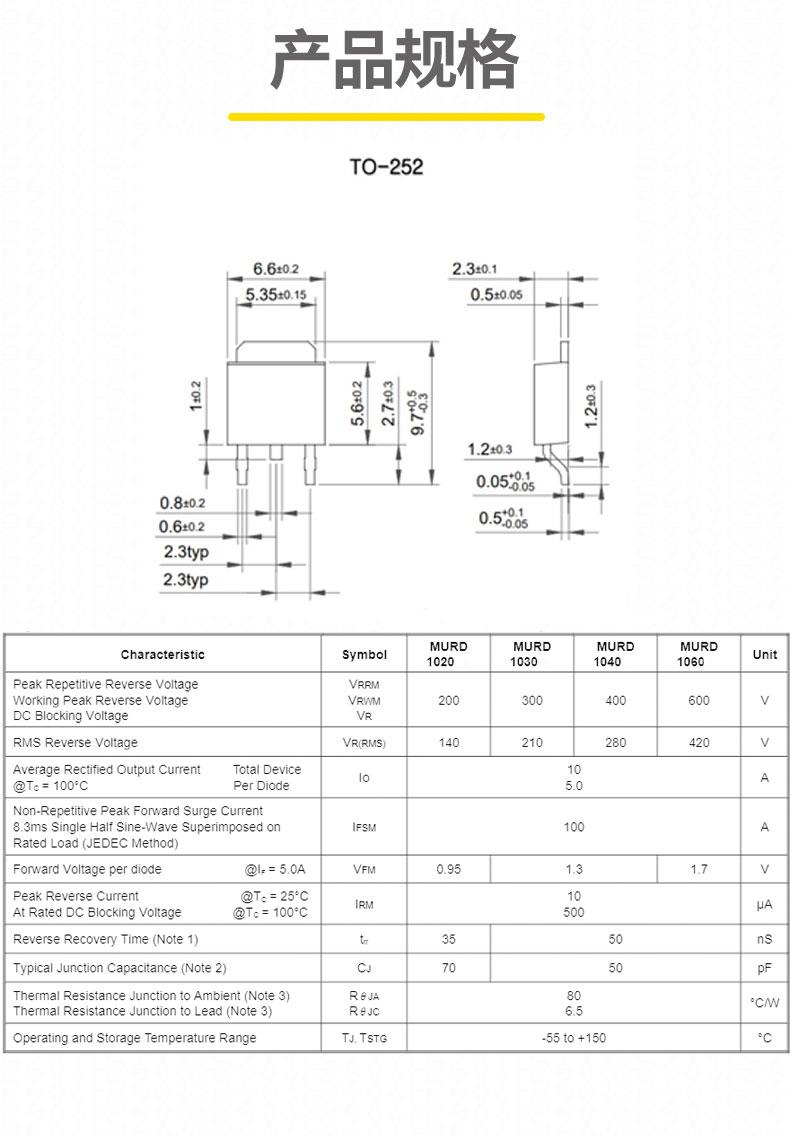

MURD1040 的典型技术参数表

注意事项

• 建议在散热良好的 PCB 布局中使用，确保结温不超过 150℃。
