深圳市新亿利电子有限公司

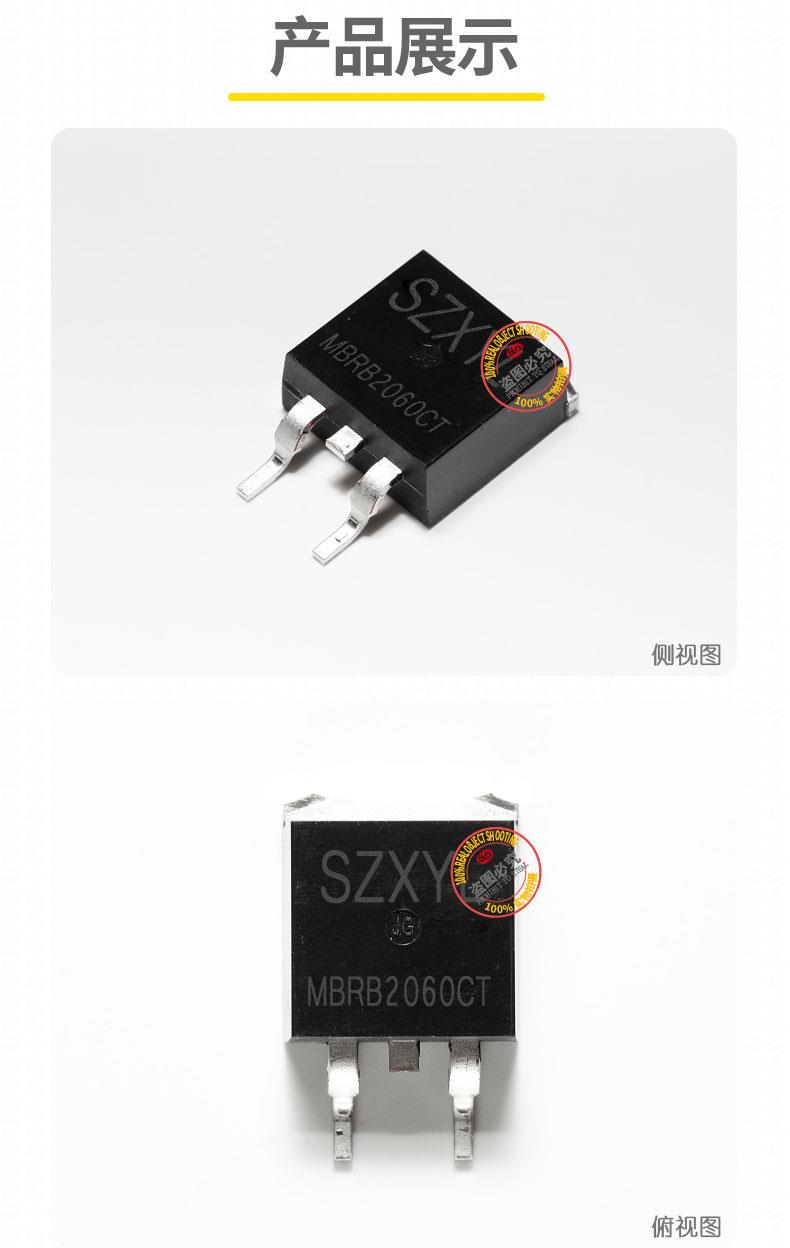

MBRB2060CT的产品概述

he心技术参数

• 电气性能：
  • 反向重复电压（VRRM）：60V
  • 正向平均电流（IF (AV)）：20A（单管 10A）
  • 正向压降（VF）：典型值 0.63V@10A（低损耗设计）
  • 浪涌电流（IFSM）：150A（单管 75A）
  • 反向漏电流（IR）：100μA@60V（高温稳定性）

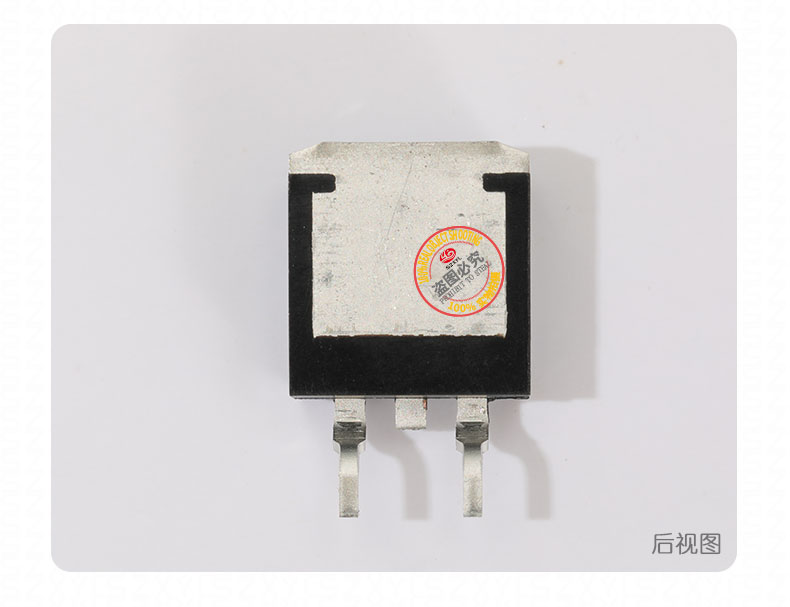

• 封装特性：

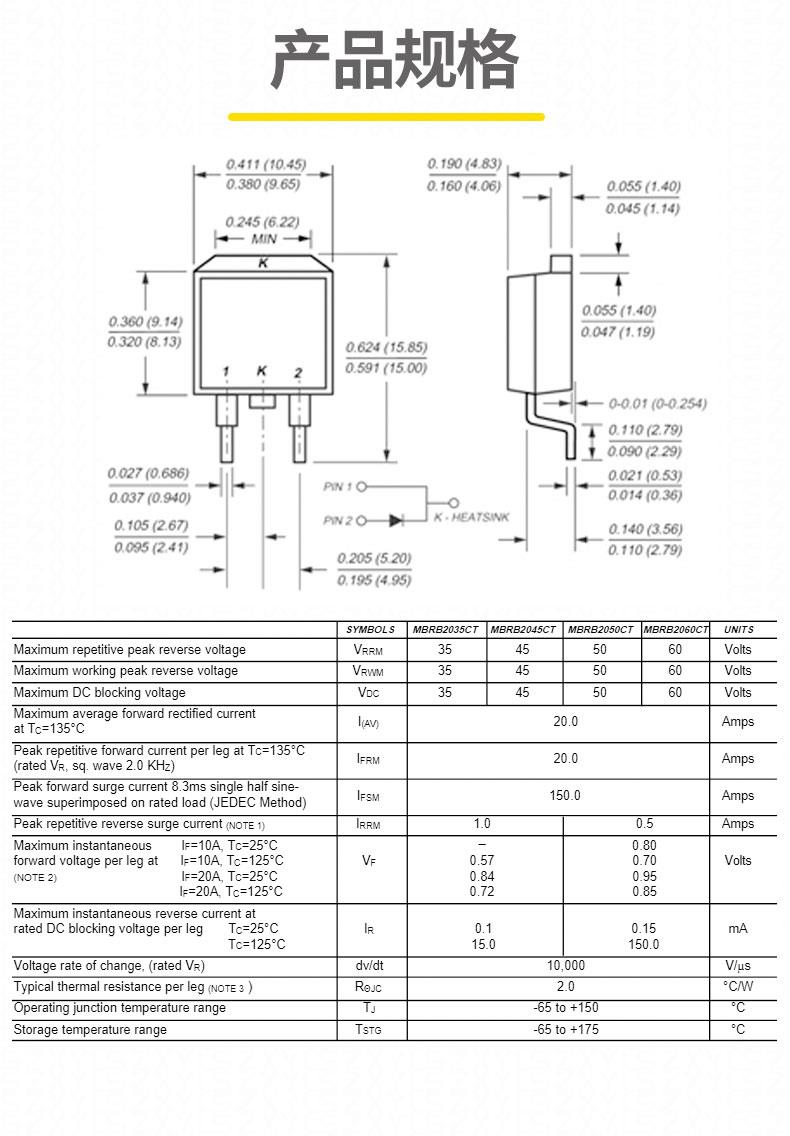

  • 尺寸：长 10.66mm ? 宽 9.65mm ? 高 4.45mm
  • 散热设计：铜基板热阻 RθJC=2.0℃/W，支持无散热片下持续 10A 电流
  • 引脚材质：镀锡铜引脚，符合 RoHS 无铅标准

结构与设计优势

1. 共阴对管架构：
   • 简化半桥 / 全桥电路设计，减少元件数量
   • 引脚定义清晰：阳极 1（引脚 1）、公共阴极（引脚 2）、阳极 2（引脚 3）
2. 高频低损耗特性：
   • 无反向恢复拖尾电流，开关损耗比超快恢复二极管降低 40% 以上
   • 结电容 650pF（VR=5V，），高频下等效阻抗≤1Ω（1MHz 时）
3. 可靠性设计：
   • 平面结工艺与铂金掺杂技术，确保长期稳定性（MTBF>10^6 小时）
   • 抗浪涌能力达 150A，可承受电机启动或雷击等瞬时冲击

MBRB2060CT的典型应用场景

1. 工业设备：
   • 伺服电机驱动器电源模块
   • 电焊机高频整流电路
   • 优势：0.63V 低 VF 设计，比普通硅二极管节能 15%
2. 新能源领域：
   • 电动汽车 OBC 车载充电器次级整流（400V 转 12V）
   • 储能系统 DC/DC 变换器（12V 转 48V）
   • an例：某品牌 15kW 储能逆变器采用 MBRB2060CT，效率提升至 96%
3. 车规应用：
   • 汽车 ECU 电源（12V 转 5V）
   • 车载 LED 大灯驱动电路

   • 关键注意事项

     1. 电路设计：
        • 共阴结构与共阳型号引脚定义相反，需严格参照数据手册
        • 建议在阳极串联 RC 吸收电路（R=10Ω, C=0.1μF），抑制高频振荡
     2. 热管理：
        • 当环境温度超过 50℃时，需按 0.05A/℃降额使用
        • 推荐焊盘尺寸：10mm?8mm（铜箔厚度 35μm），确保热阻≤5℃/W
