产品特性

• 高电压耐受能力：集电极-发射极电压（VCEO）为30V，能够承受较高的电压，适用于中低电压环境。
• 高电流增益：电流增益（hFE）在20至100之间，能够提供稳定的放大性能，适用于多种应用。
• 适中的电流能力：集电极电流（IC）为1A，能够处理适中的电流，适用于多种应用。
• 快速开关速度：具有快速的开关速度，适用于高频开关应用。

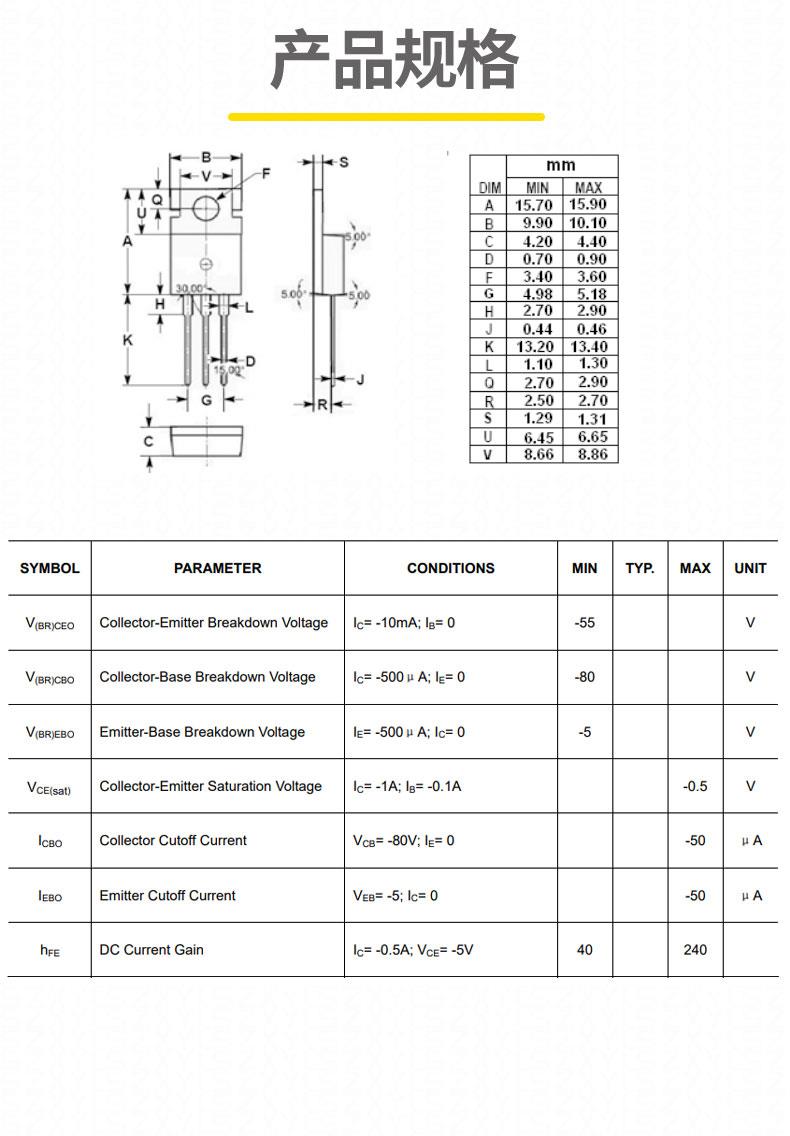

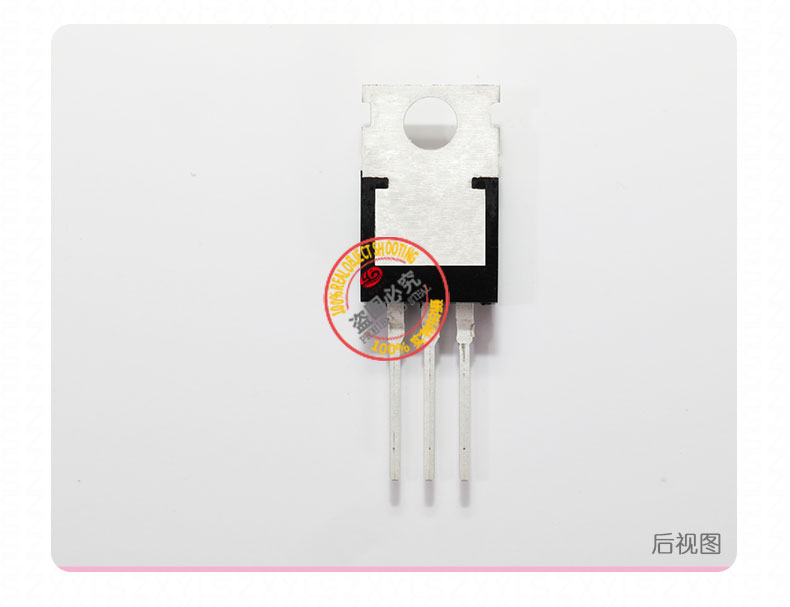

• 封装形式：采用TO-220封装，适合通孔安装，具有良好的散热性能。

工作原理

• 放大：当基极电流（IB）施加在三极管的基极和发射极之间时，集电极电流（IC）会根据电流增益（hFE）放大。2SA614的高电流增益确保了高效的电流放大，减少了能量损耗。
• 截止：当基极电流（IB）为零时，三极管进入截止状态，集电极电流（IC）几乎为零，确保电路在关闭时的稳定性。
• 饱和：当基极电流（IB）足够大时，三极管进入饱和状态，集电极-发射极电压（VCE）降至很低，确保电路在导通时的高效性。

应用场景

• 音频放大器：在音频放大器中，用于放大音频信号，提供高质量的音频输出。
• 开关电源：在开关电源中，用于控制开关，提高电源的效率。
• 逆变器：在逆变器中，用于将直流电转换为交流电，提供快速切换，提高逆变器的效率。
• 电机驱动：在电机驱动电路中，用于控制电机的启动和停止，提供高效的功率控制。
• 电源适配器：在电源适配器中，用于整流和保护，确保稳定的直流输出。

选型建议

• 工作电压：确保三极管的集电极-发射极电压（VCEO）高于电路中的电压。
• 工作电流：选择能够承受电路中电流的三极管，保证电路的稳定性和效率。
• 封装形式：根据电路板设计和安装空间选择合适的封装形式。
• 散热措施：在设计电路时考虑适当的散热措施，以保持在安全的工作温度范围内。

总结

2SA614 PNP三极管凭借其高电压耐受能力、高电流增益和快速开关速度，成为音频放大器、开关电源和逆变器等应用中的理想选择。其广泛应用于音频放大器、开关电源、逆变器和电源适配器等领域，能够有效提高电路效率并减少能量损耗。
