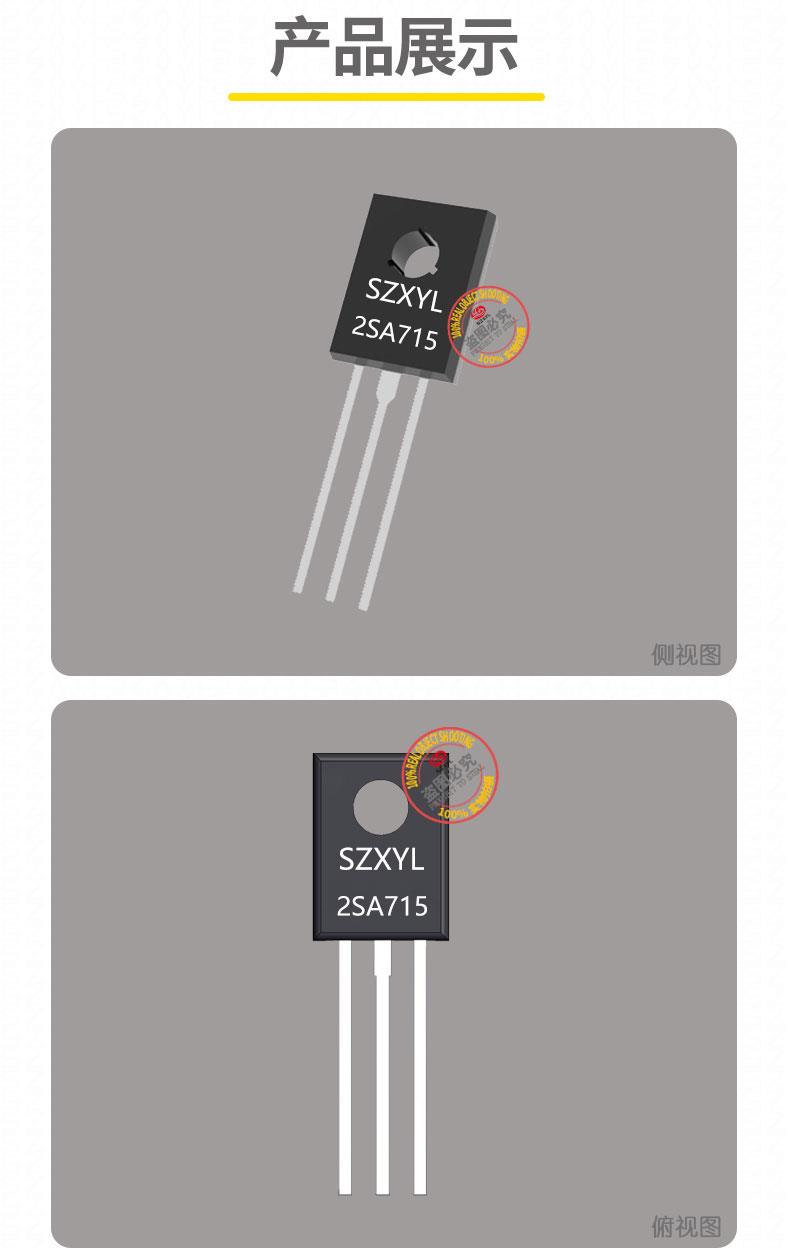

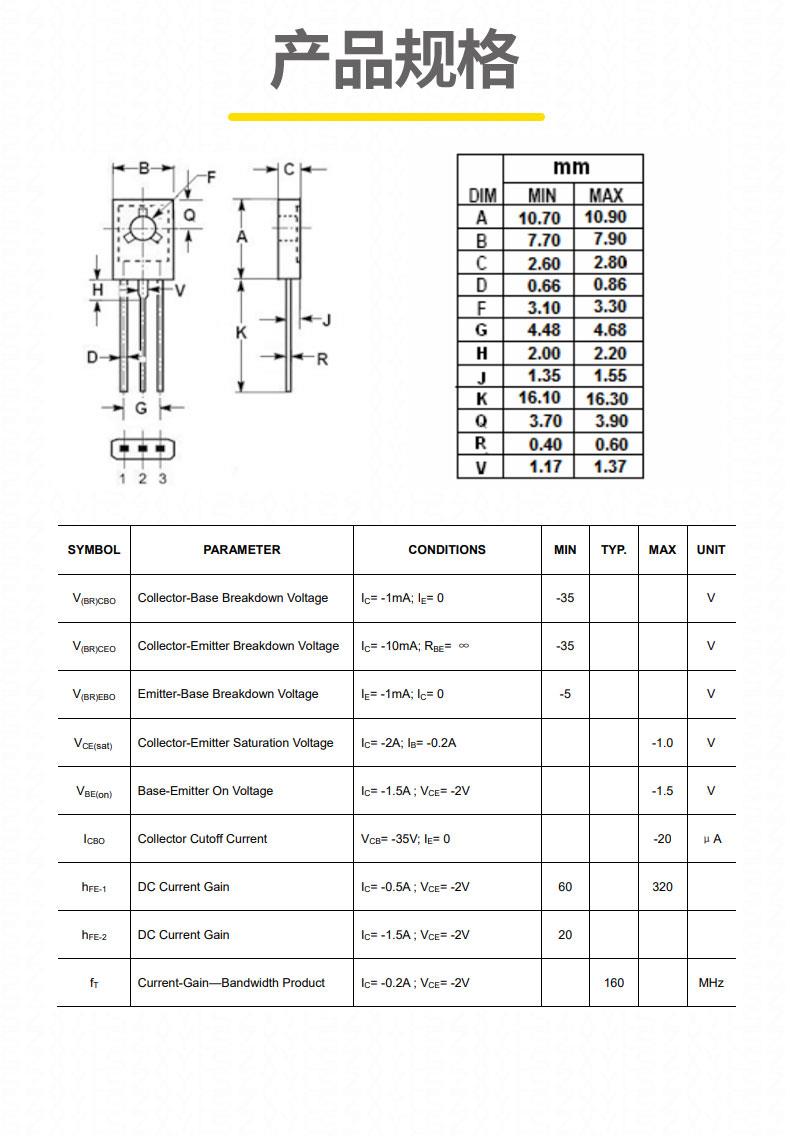

电气参数

• 集电极-基极电压（VCBO）：值为-35V，适用于高电压应用场景。
• 集电极-发射极电压（VCEO）：值为-35V，确保在高电压下稳定工作。
• 发射极-基极电压（VEBO）：值为-5V，限制了基极和发射极之间的反向电压。
• 集电极电流（IC）：值为-2.5A，能够承受较大的电流负载。
• 集电极峰值电流（IC(peak)）：值为-3A，适用于脉冲电流应用。
• 集电极耗散功率（PC）：值为10W（在环境温度为25℃时），适合中等功率应用。
• 结温（Tj）：为150℃，确保在高温环境下稳定工作。
• 集电极截止电流（ICBO）：值为20?A（在VCB=-35V，IE=0时），表明其漏电流较小。
• 直流电流传输比（hFE）：在VCE=-2V，IC=-0.5A时，范围为60至320；在VCE=-2V，IC=-1.5A（脉冲测试）时，值为20。
• 基极-发射极电压（VBE）：在VCE=-2V，IC=-1.5A（脉冲测试）时，范围为-1.0V至-1.5V。
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-2A，IB=-0.2A（脉冲测试）时，范围为-0.5V至-1.0V。
• 增益带宽积（fT）：在VCE=-2V，IC=-0.2A（脉冲测试）时，典型值为160MHz。

特性与应用

注意事项

• 工作范围：在使用2SA715时，应确保其工作在规定的电压和电流范围内，以避免损坏晶体管。
• 散热设计：由于其集电极耗散功率为10W，建议在高功率应用中采用适当的散热措施，如安装散热片。
• 脉冲测试：某些参数（如hFE和VCE(sat)）在脉冲测试条件下给出，实际应用中应考虑这些参数在连续工作条件下的变化。
• 温度影响：虽然2SA715能够在较宽的温度范围内工作，但在高温环境下，其性能可能会有所下降，需要特别注意。

总结

2SA715是一种性能优良的PNP型硅功率晶体管，适用于多种低频功率放大器应用。其高电流增益、良好的线性度和较高的耐压能力使其在音频放大器和电机驱动等领域表现出色。在使用时，需要注意其工作范围和散热设计，以确保其稳定性和可靠性。
