2SA733：200mA 低电流，电池供电控制电路

型号/规格：

2SA733

品牌/商标：

MIC/SZXYL

封装形式：

SOT-23

环保类别：

无铅环保型

安装方式：

贴片式

包装方式：

盘装

功率特性：

小功率

频率特性：

高频

极性：

PNP型

询价

产品信息

基本信息

2SA733是一款PNP型硅外延平面晶体管，具有较高的电流放大倍数和适中的电压承受能力，广泛应用于各种电子电路中。它通常用于音频放大器、信号处理电路、电子开关以及家用电器的控制电路等。

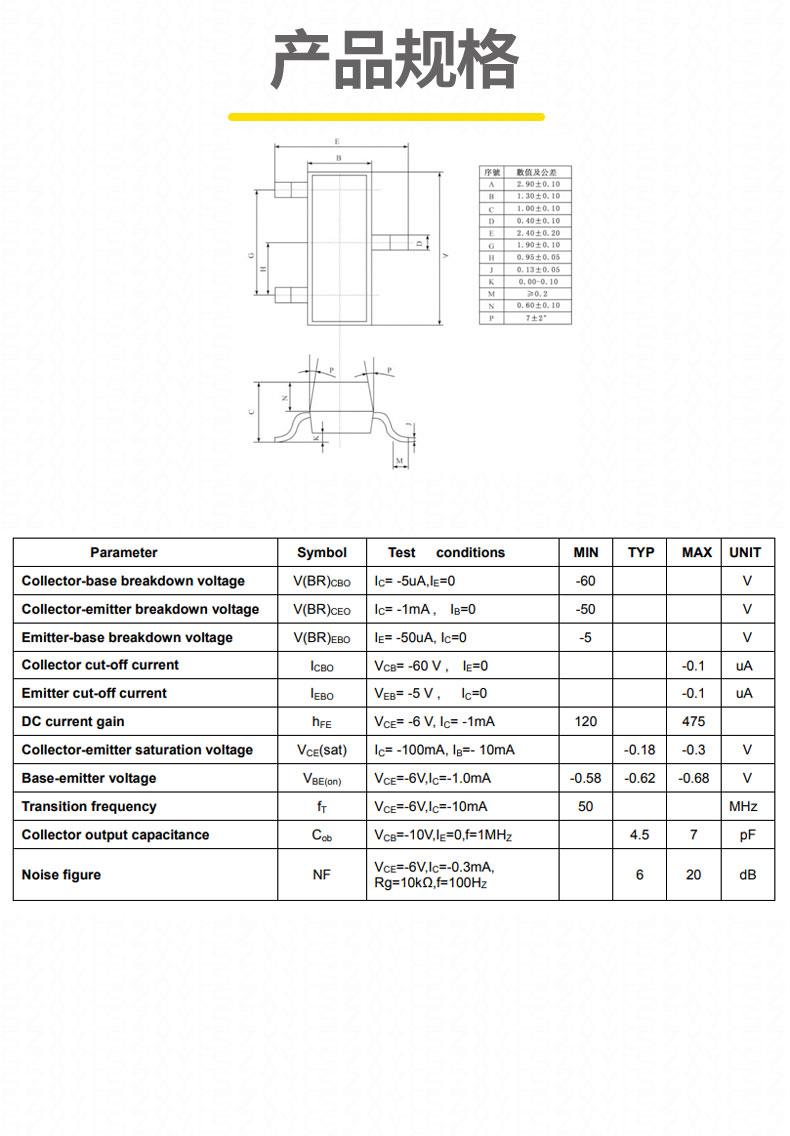

电气特性

2SA733的集电极电流可达-150mA，能够满足一般中小功率电路的需求。其集电极-基极电压为-60V，集电极-发射极电压为-50V，发射极-基极电压为-5V，这些参数决定了它在电路中的工作电压范围。它的直流电流增益（hFE）范围较宽，在120到475之间，这意味着它可以在不同的工作条件下提供稳定的电流放大作用。此外，它的特征频率（fT）为100MHz，表明它在较高频率下仍能保持较好的放大性能。集电极截止电流（ICBO）为100nA，说明其漏电流较小，有利于提高电路的稳定性和可靠性。集电极-发射极饱和电压（VCE(sat)）为300mV，较低的饱和电压有助于提高电路的效率。其耗散功率为250mW，适合在低功率环境下工作。

应用场景

在音频放大器中，2SA733可用于放大音频信号，提升音质和信号强度，适用于小型音响设备和便携式音频设备。作为电子开关元件，它能够实现高效且稳定的开关功能，适用于多种需要开关控制的场合。在信号处理领域，例如无线通信设备中，它可以放大微弱的信号，确保信号的稳定传输和处理。此外，在家用电器如电视机、收音机等的驱动电路和放大电路中，2SA733也发挥着重要作用，用于驱动各种功能模块和放大信号。

注意事项

由于2SA733的电流增益范围较宽，在设计电路时需要根据具体的应用需求选择合适的偏置条件，以确保其工作在状态。同时，它的集电极电流和耗散功率相对较小，因此仅适用于低功率放大和小电流驱动的应用场景。在实际使用过程中，要注意工作电压和电流不要超过其额定值，以免损坏管子。此外，由于其工作温度范围较宽，虽然能够在多种环境下工作，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施，以保证其性能的稳定性。

2SA733三极管凭借其优良的电气特性和广泛的应用范围，在电子电路设计中具有较高的实用价值。
