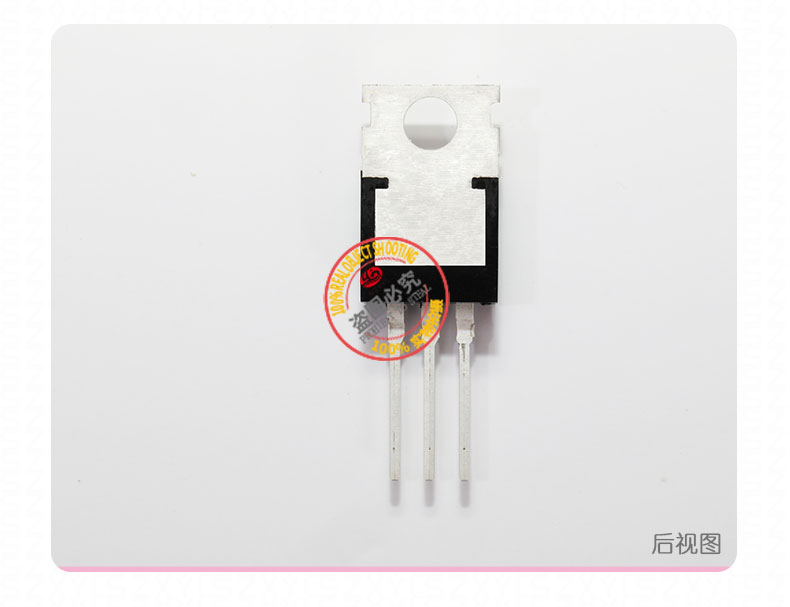

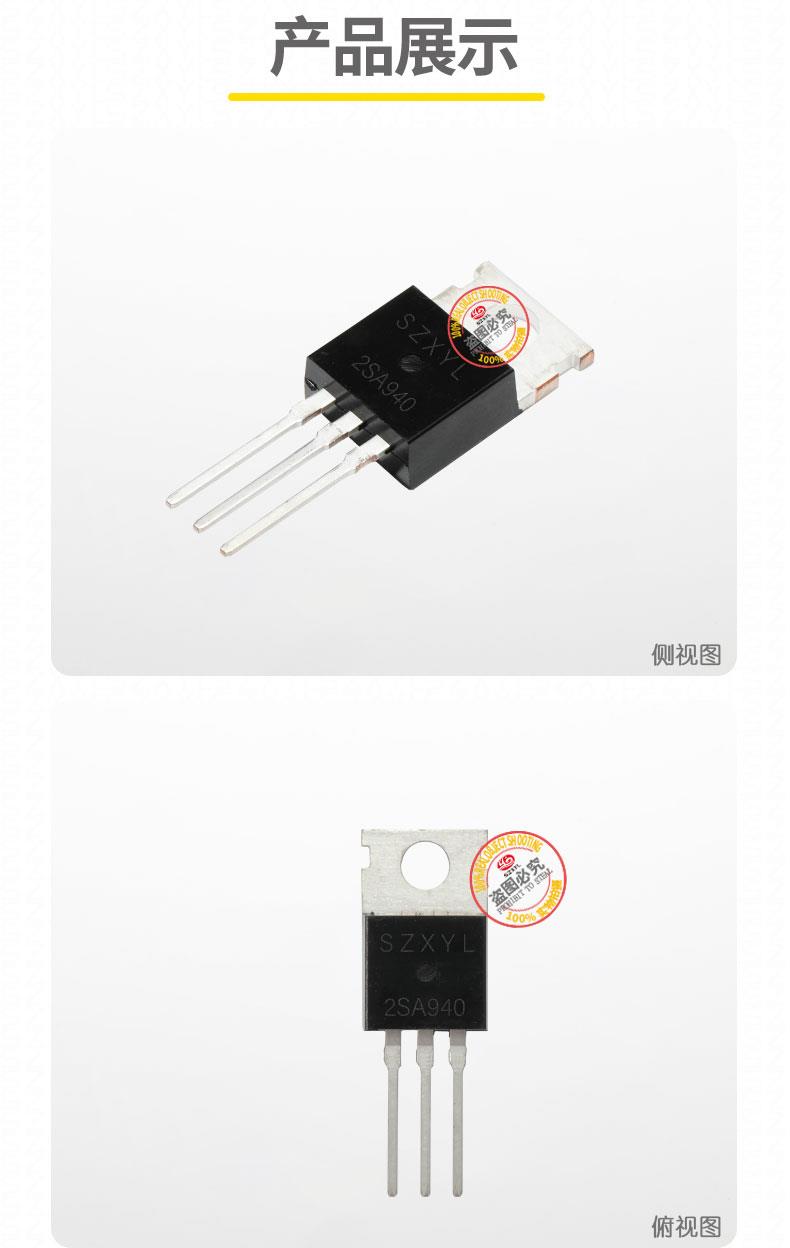

2SA940王炸配置，150V 耐压3A 大电流

型号/规格：

2SA940

品牌/商标：

MIC/SZXYL

封装形式：

TO-220

环保类别：

无铅环保型

安装方式：

直插式

包装方式：

盒装

功率特性：

中功率

频率特性：

低频

极性：

PNP型

询价

产品信息

基本特性

2SA940是一款PNP型硅外延平面晶体管，具有较高的电压承受能力和适中的电流放大倍数。它采用TO-220封装形式，适用于多种功率放大和垂直输出应用

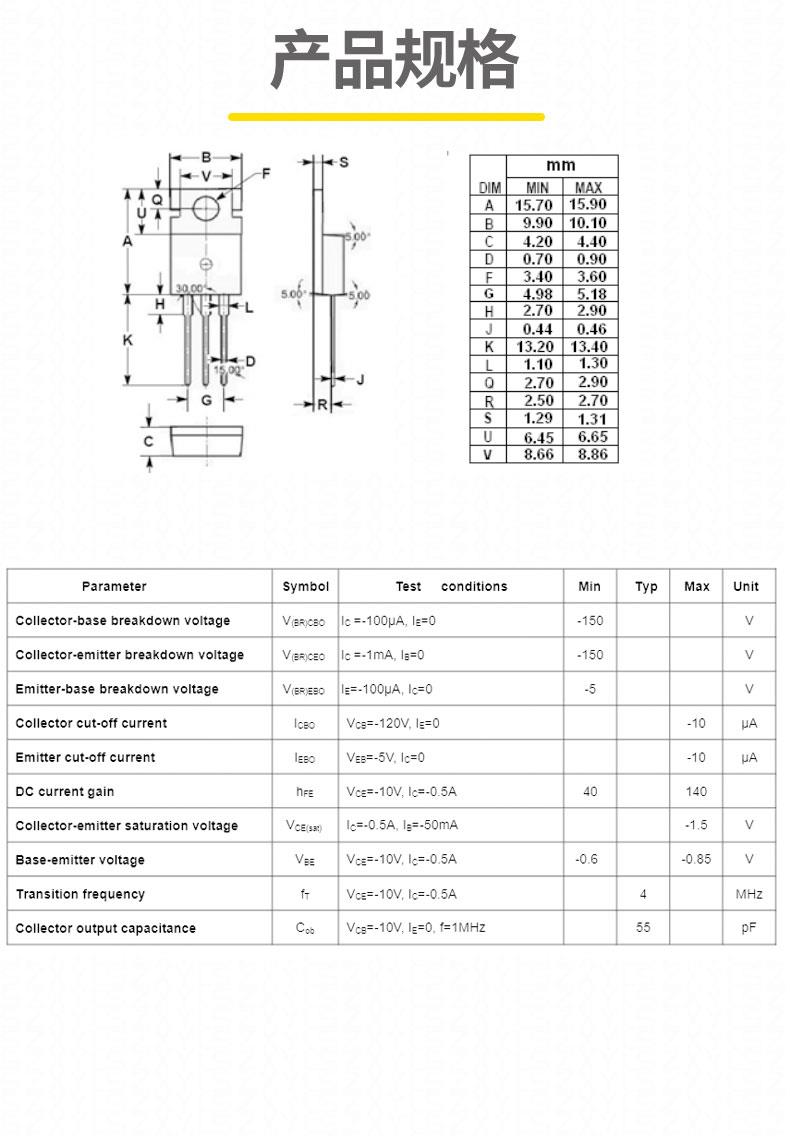

基本参数

集电极电流（IC）：-1.5A
集电极-基极电压（VCBO）：-150V
集电极-发射极电压（VCEO）：-150V
发射极-基极电压（VEBO）：-5V
直流电流增益（hFE）：范围40-140
特征频率（fT）：4MHz
集电极截止电流（ICBO）：-10?A
集电极-发射极饱和电压（VCE(sat)）：在IC=-0.5A时，-1.5V
耗散功率（PD）：25W

应用场景

2SA940广泛应用于通用功率放大器和垂直输出应用，例如音频放大器、开关电路和线性稳压器等它在音频放大器中表现出低噪声和低失真特性，适合对音质要求较高的设备2SA940适用于多种场景，包括：通用功率放大器：用于音频放大器等设备
垂直输出应用：在显示设备中用于垂直扫描

工作原理

2SA940作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高电压承受能力和适中的电流增益使其在功率放大应用中表现出色

注意事项

在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
2SA940的集电极电流和耗散功率相对较小，仅适用于低功率放大和小电流驱动的应用场景
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA940三极管凭借其优良的电气特性和广泛的应用范围，在电子电路设计中具有较高的实用价值。它适用于多种功率放大和垂直输出应用，能够提供稳定的电流放大和低噪声性能
