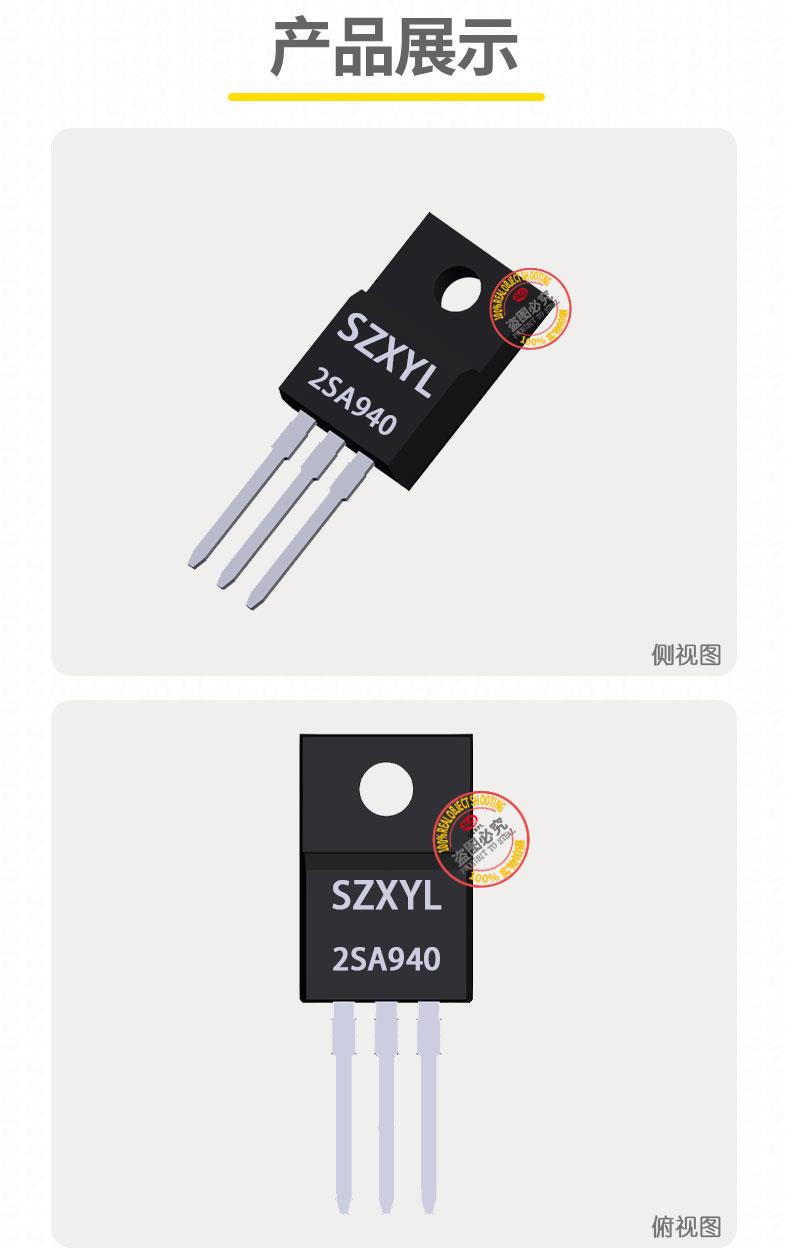

基本特性

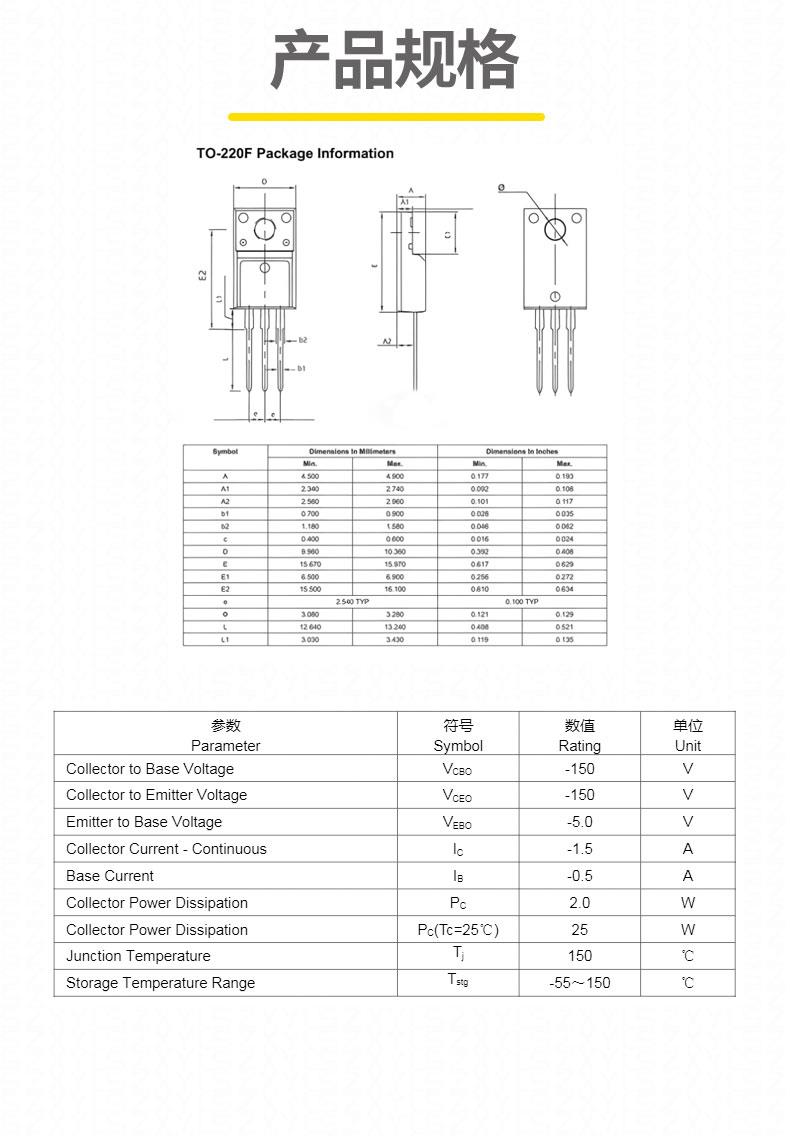

基本参数

• 集电极电流（IC）：-1.5A
• 集电极-基极电压（VCBO）：-150V
• 集电极-发射极电压（VCEO）：-150V
• 发射极-基极电压（VEBO）：-5V
• 直流电流增益（hFE）：范围40-140
• 特征频率（fT）：4MHz

• 集电极截止电流（ICBO）：-10?A

• 集电极-发射极饱和电压（VCE(sat)）：在IC=-0.5A时，-1.5V

• 耗散功率（PD）：25W

应用场景

2SA940F广泛应用于通用功率放大器和垂直输出应用，例如音频放大器、开关电路和线性稳压器等。它在音频放大器中表现出低噪声和低失真特性，适合对音质要求较高的设备

2SA940适用于多种场景，包括：

• 通用功率放大器：用于音频放大器等设备
• 垂直输出应用：在显示设备中用于垂直扫描

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 2SA940F的集电极电流和耗散功率相对较小，仅适用于低功率放大和小电流驱动的应用场景
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA940F三极管凭借其优良的电气特性和广泛的应用范围，在电子电路设计中具有较高的实用价值。它适用于多种功率放大和垂直输出应用，能够提供稳定的电流放大和低噪声性能
