基本特性

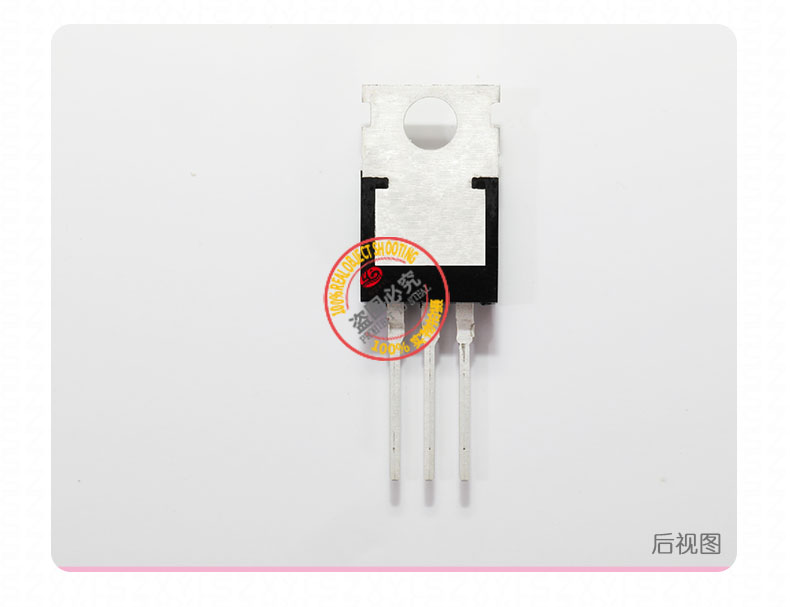

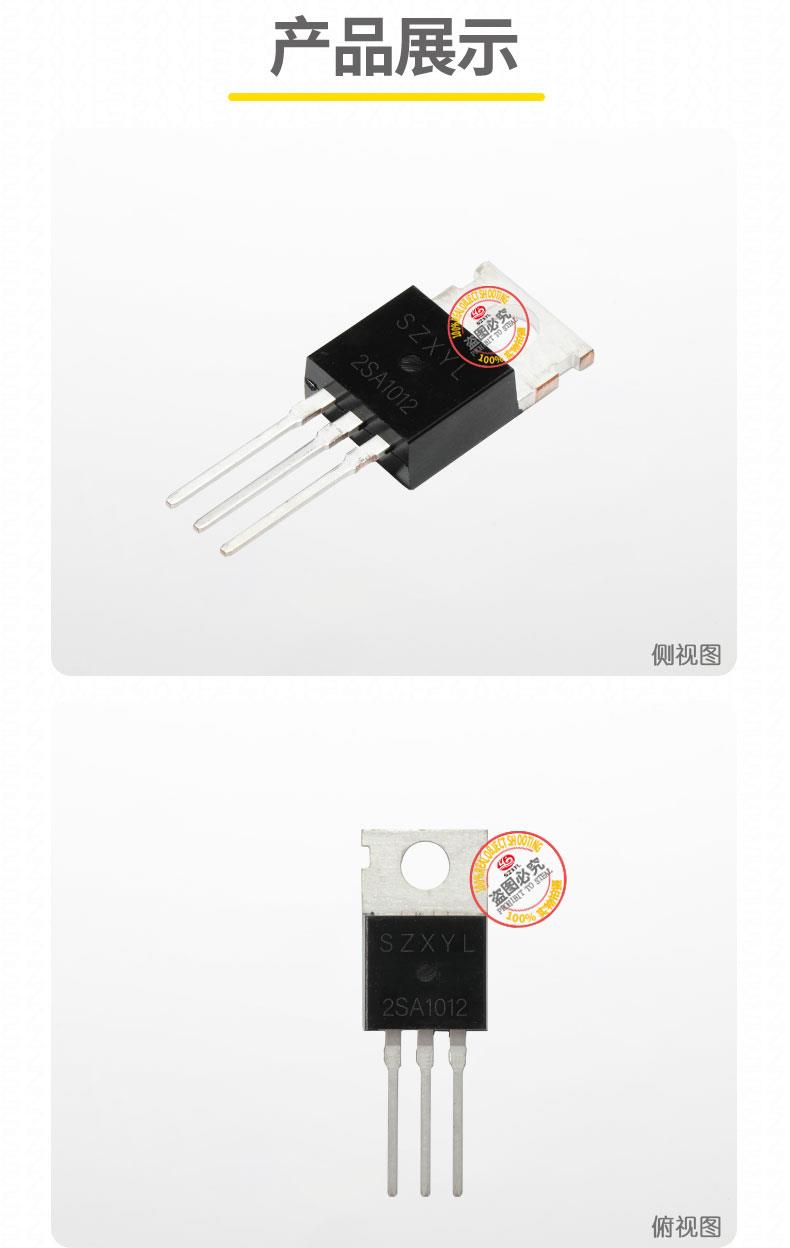

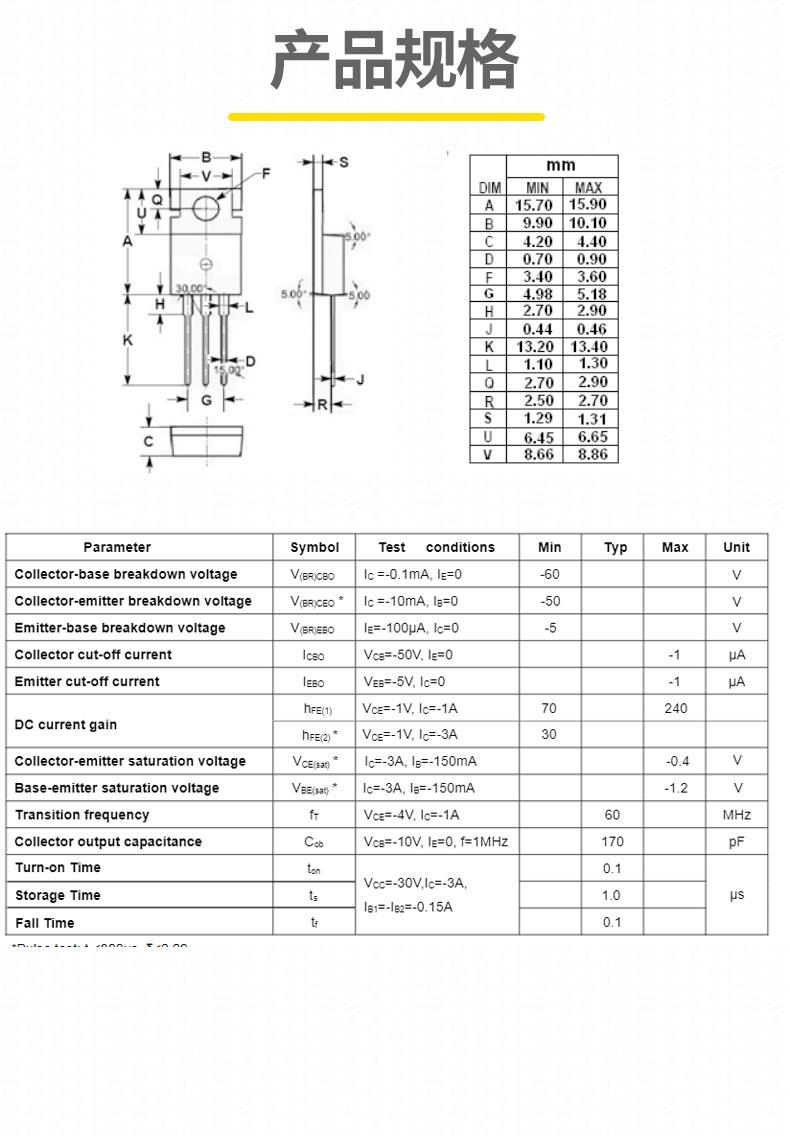

基本参数

• 集电极电流（IC）：-5A。
• 集电极-基极电压（VCBO）：-60V。
• 集电极-发射极电压（VCEO）：-50V。
• 发射极-基极电压（VEBO）：-5V。
• 直流电流增益（hFE）：范围70-240。
• 转换频率（fT）：60MHz。
• 集电极截止电流（ICBO）：-1μA。
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-3A时，-0.4V。
• 耗散功率（PD）：25W。

应用场景

• 高电流开关电路：用于电源管理、电机驱动等。
• 音频放大器：在音频设备中用于信号放大。
• LED驱动器：用于高亮度LED的驱动电路。
• 电源供应器：在开关电源中用于快速切换和高效能转换。

工作原理

注意事项

• 偏置条件：在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
• 功率限制：2SA1012的集电极电流和耗散功率相对较大，但仍需注意不要超过其额定值，以免损坏管子。
• 工作电压：使用时需注意工作电压不要超过其额定值，以免损坏管子。
• 工作温度：虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。

结尾总结

2SA1012凭借其低集电极饱和电压、高速开关时间和高电流处理能力，在高电流开关应用中表现出色。它适用于多种应用场景，包括高电流开关电路、音频放大器、LED驱动器和电源供应器等。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1012是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
