基本特性

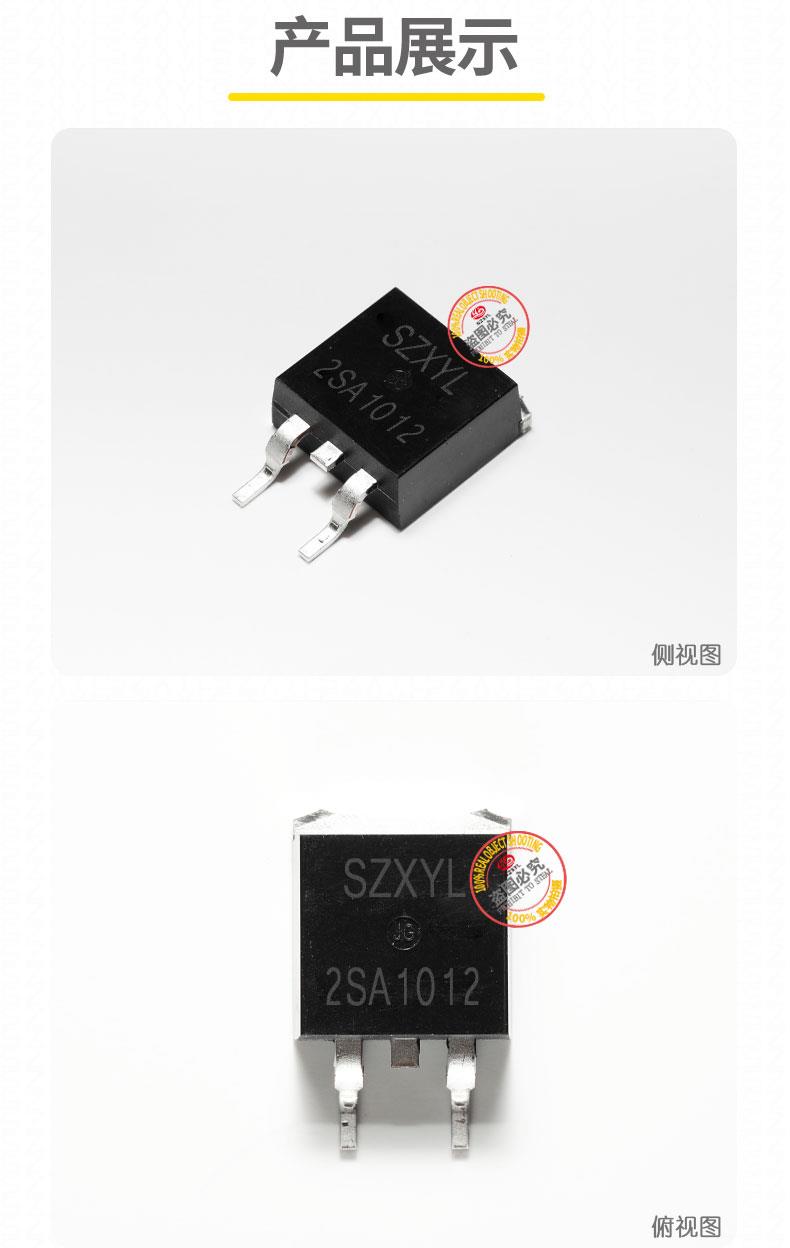

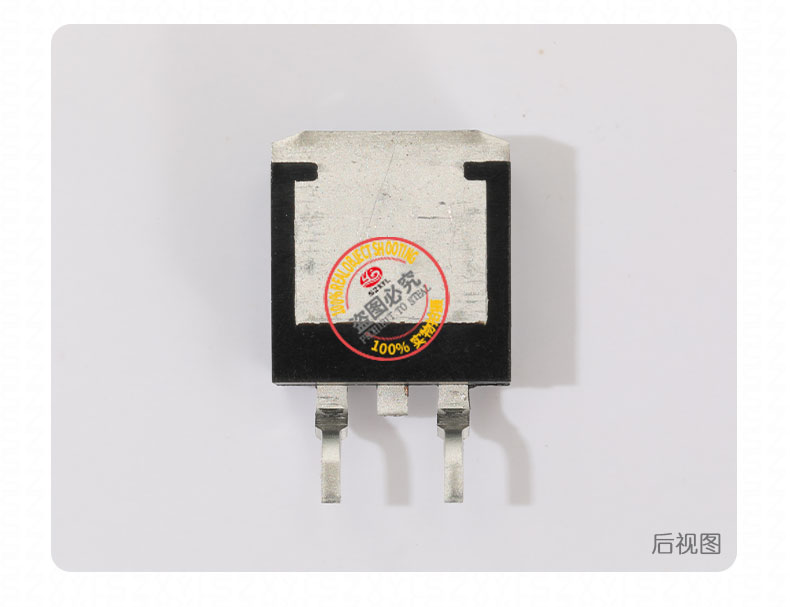

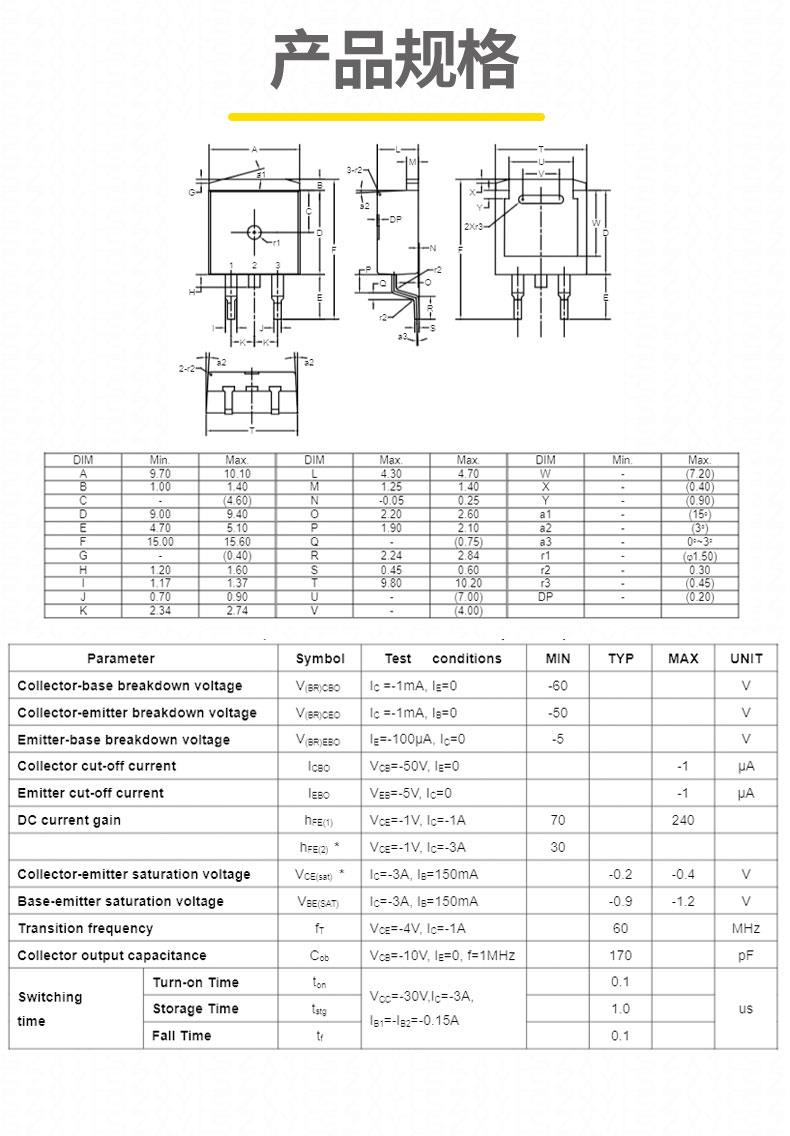

基本参数

• 晶体管类型：PNP
• 集电极电流（IC）：-5A
• 集电极-基极电压（VCBO）：-60V
• 集电极-发射极电压（VCEO）：-50V
• 发射极-基极电压（VEBO）：-5V
• 直流电流增益（hFE）：范围70-240
• 转换频率（fT）：60MHz
• 集电极截止电流（ICBO）：-1μA
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-3A时，-0.4V
• 耗散功率（PD）：25W
• 工作温度范围：-55℃~%2B150℃

应用场景

• 高电流开关电路：用于电源管理、电机驱动等
• 音频放大器：提供高保真音质
• 电源管理系统：用于开关电源

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 2SA1012的集电极电流和耗散功率相对较大，但仍需注意不要超过其额定值，以免损坏管子
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1012凭借其低集电极饱和电压、高速开关时间和高电流处理能力，在高电流开关应用中表现出色。它适用于高电流开关电路、音频放大器和电源管理系统等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1012是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
