深圳市新亿利电子有限公司

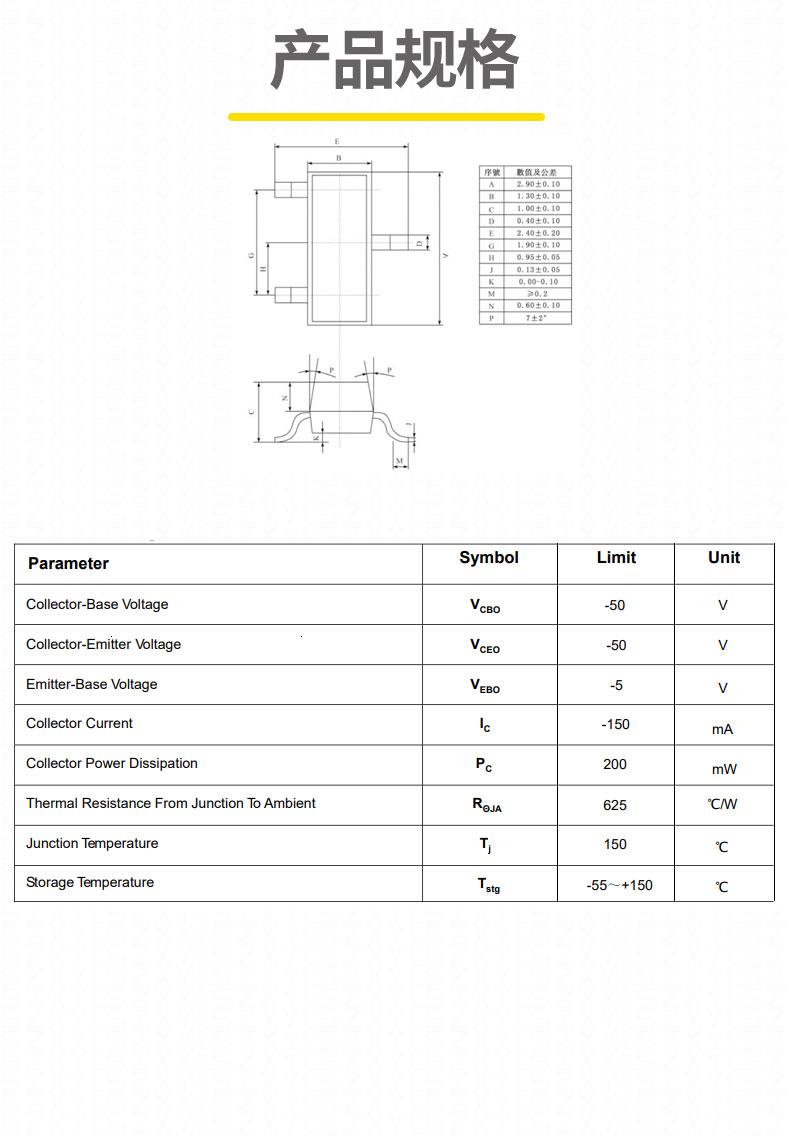

基本特性

基本参数

• 晶体管类型：PNP
• 集电极电流（IC）：-150mA
• 集电极-基极电压（VCBO）：-50V
• 集电极-发射极电压（VCEO）：-50V
• 发射极-基极电压（VEBO）：-5V
• 直流电流增益（hFE）：范围130-400
• 转换频率（fT）：80MHz
• 集电极截止电流（ICBO）：-100nA
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-100mA时，-300mV
• 耗散功率（PD）：200mW

应用场景

• 音频放大器：低频放大电路，如音频放大器和功率放大器
• 开关电路：控制电流或电压
• 稳压器：作为反馈元件或输出驱动器
• 电源管理：电流检测、过载保护
• 音频驱动：驱动扬声器或耳机

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 2SA1015的集电极电流和耗散功率相对较大，但仍需注意不要超过其额定值，以免损坏管子
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1015凭借其低噪声、高电流承受能力和高频响应，在音频放大器、开关电路、稳压器、电源管理和音频驱动等多种应用场景中表现出色。它能够提供稳定的电流放大和低噪声性能，适用于多种电子设备。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1015是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
