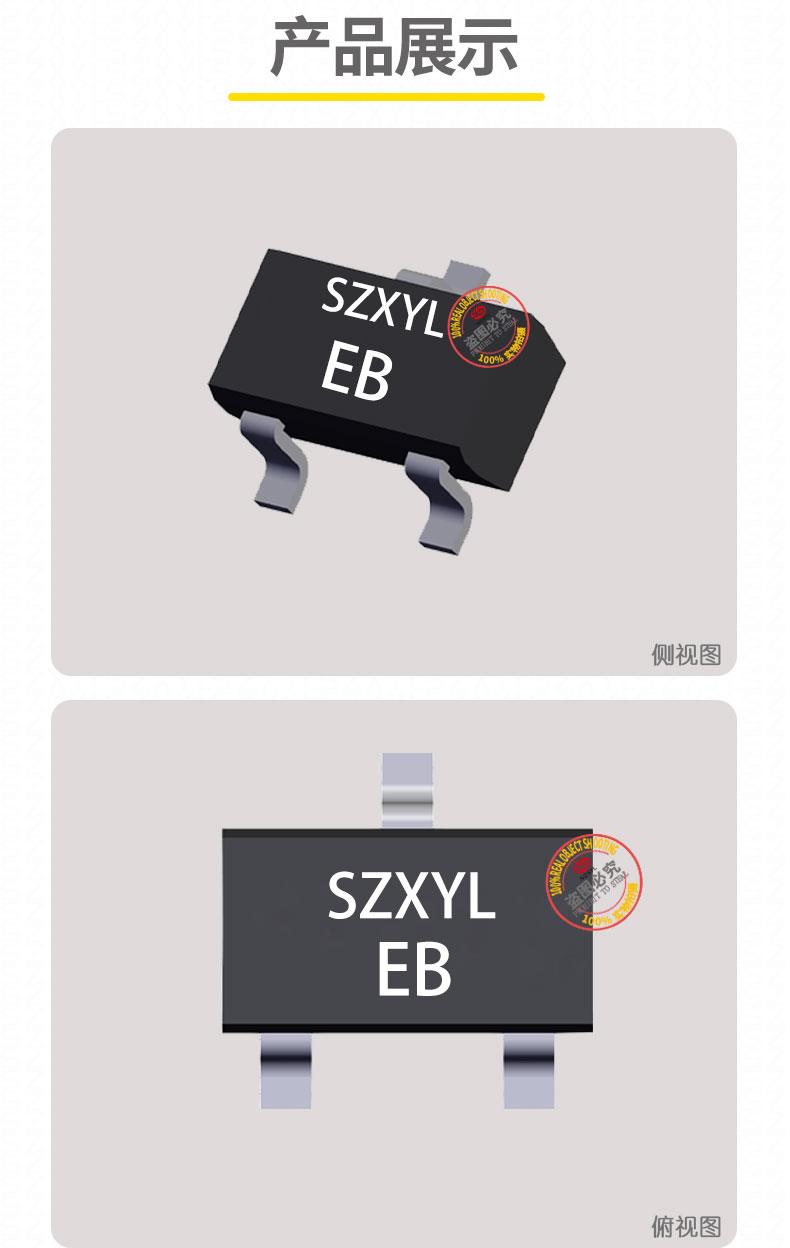

基本特性

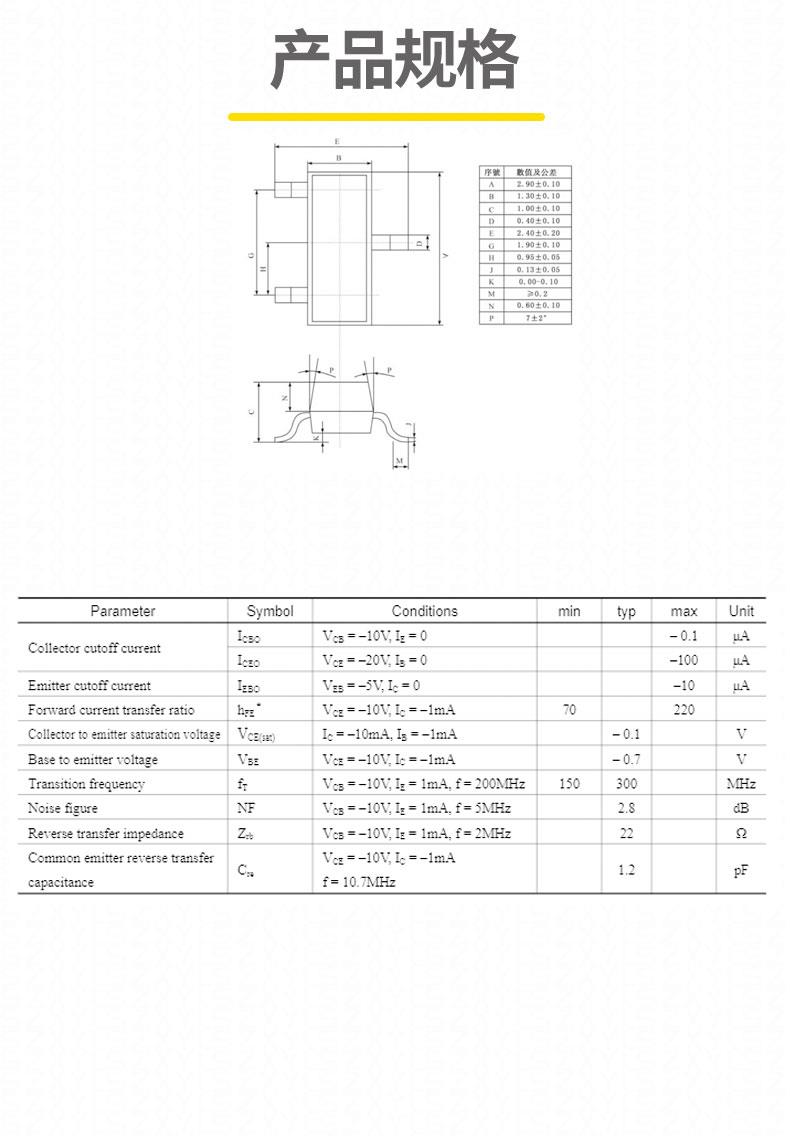

基本参数

• 集电极-基极电压（VCBO）：-30V
• 集电极-发射极电压（VCEO）：-20V
• 发射极-基极电压（VEBO）：-5V
• 集电极电流（IC）：-30mA
• 耗散功率（PC）：200mW
• 结温（TJ）：150℃
• 直流电流增益（hFE）：范围70-220
• 转换频率（fT）：300MHz
• 噪声系数（NF）：2.8dB
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-10mA，IB=-1mA时，-0.1V
• 基极-发射极饱和电压（VBE(sat)）：-1.2V

应用场景

• 高频放大器：用于无线通信、雷达等高频信号放大。
• 射频电路：在射频信号处理中用于信号放大和转换。
• 音频放大器：提供高保真音频放大。

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
• 2SA1022的集电极电流和耗散功率相对较小，仅适用于低功率放大和小电流驱动的应用场景。
• 使用时需注意工作电压不要超过其额定值，以免损坏管子。
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。

结尾总结

2SA1022凭借其高转换频率、低噪声和适中的电流增益，在高频放大应用中表现出色。它适用于高频放大器、射频电路和音频放大器等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1022是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
