深圳市新亿利电子有限公司

基本特性

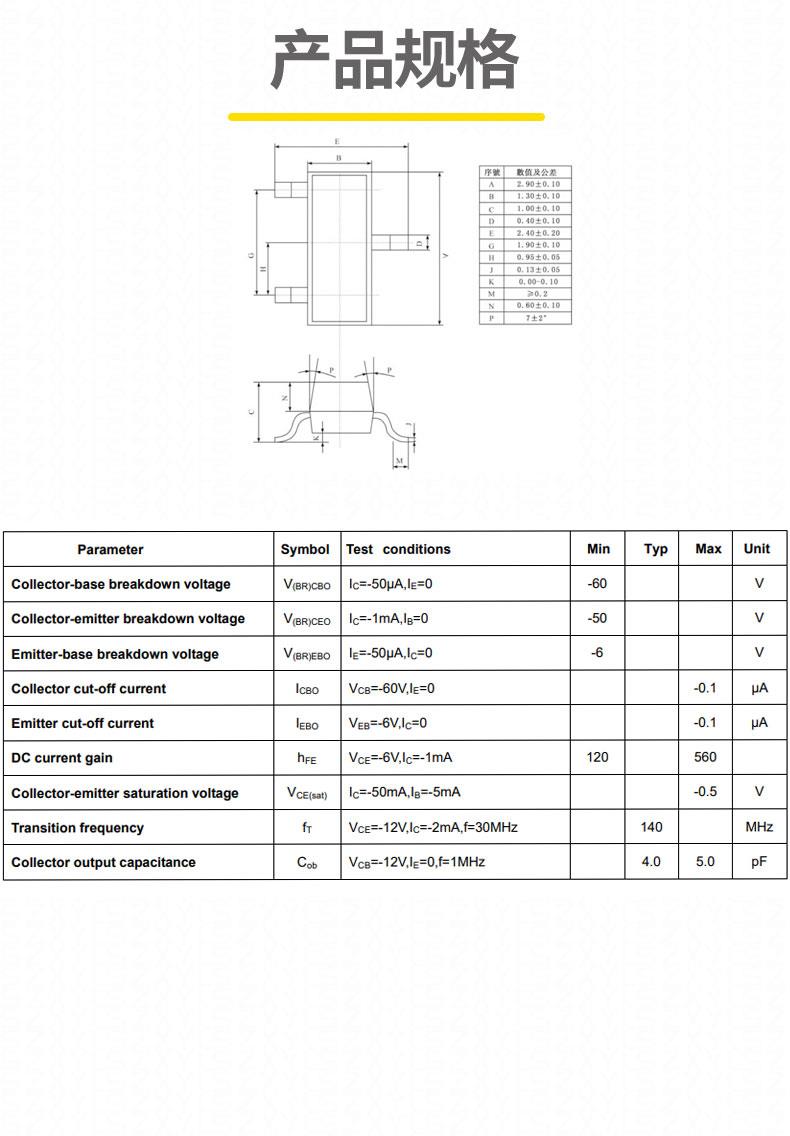

基本参数

• 集电极-基极电压（VCBO）：-60V
• 集电极-发射极电压（VCEO）：-50V
• 发射极-基极电压（VEBO）：-6V
• 集电极电流（IC）：-150mA
• 耗散功率（PC）：200mW
• 热阻（RθJA）：420?C/W
• 结温（TJ）：-55℃至%2B150℃
• 存储温度范围（TSTG）：-55℃至%2B150℃
• 直流电流增益（hFE）：范围120-560
• 转换频率（fT）：140MHz
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-50mA，IB=-5mA时，-0.5V

应用场景

• 通信设备：在通信设备的信号放大电路中，2SA1037常被用于提升信号的电压增益，以确保信号传输质量
• 汽车电子：作为汽车电子控制单元（ECU）的一部分，2SA1037用于控制车辆的各种电子系统，如发动机控制系统和车载娱乐系统
• 家用电器：在家用电器中，常用于音频放大器电路，提升音响设备的音频输出功率
• 工业自动化：在工业控制系统中，可用于控制电机、阀门等执行器的开关，实现自动化生产
• 电源管理：在电源管理电路中，可以用作开关管，控制电源的开关状态，以提高系统的能效

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 集电极电流和耗散功率相对较小，仅适用于低功率放大和小电流驱动的应用场景
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

凭借其高电流增益、低饱和电压和高频响应，在高频放大和低噪声应用中表现出色。它适用于通信设备、汽车电子、家用电器、工业自动化和电源管理等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
