基本特性

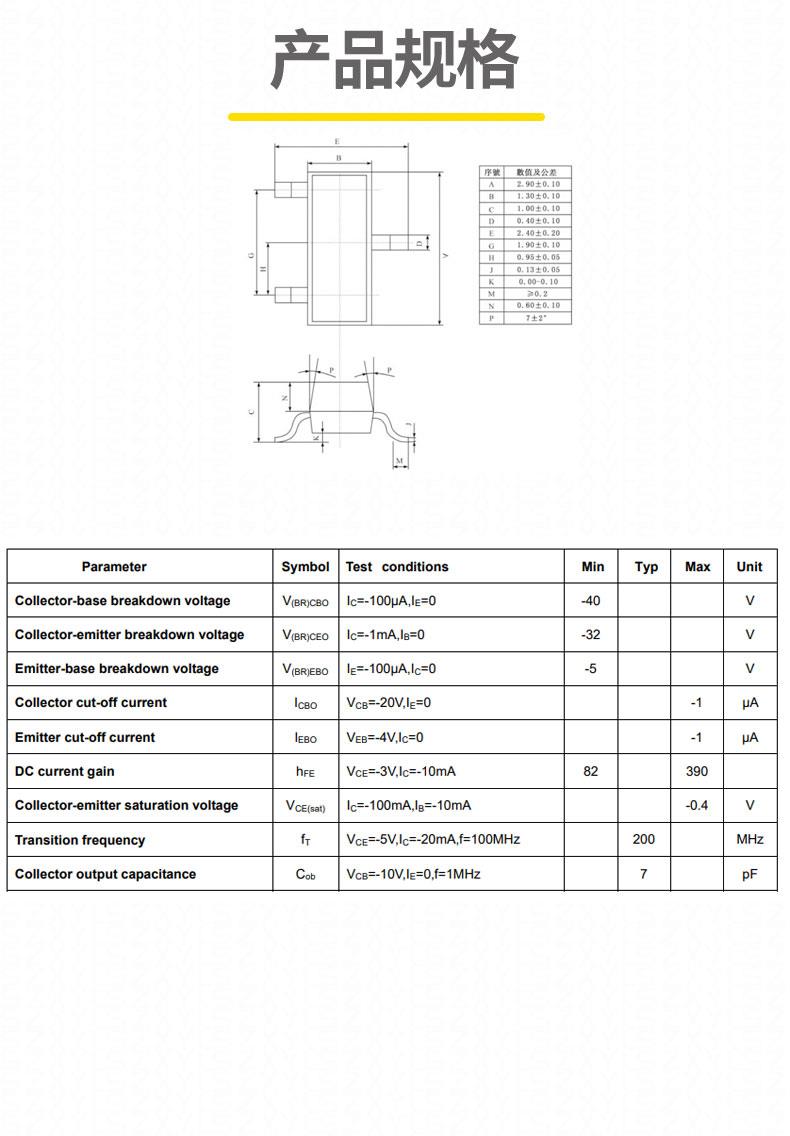

基本参数

• 晶体管类型：PNP
• 集电极电流（IC）：-500mA
• 集电极-发射极电压（VCEO）：-32V
• 集电极-基极电压（VCBO）：-40V
• 发射极-基极电压（VEBO）：-5V
• 直流电流增益（hFE）：范围180-390
• 转换频率（fT）：200MHz
• 集电极截止电流（ICBO）：-0.1μA
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-300mA，IB=-30mA时，-0.6V
• 耗散功率（PD）：200mW

应用场景

• 音频放大器：低噪声和高增益特性使其成为高保真音频放大器的理想选择
• 射频电路：在射频信号处理中用于信号放大和转换
• 电源管理：用于电源管理电路中的信号放大和控制

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 2SA1036的集电极电流和耗散功率相对较小，仅适用于低功率放大和小电流驱动的应用场景
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1036凭借其高电流增益、低饱和电压和高频响应，在高频放大和低噪声应用中表现出色。它适用于音频放大器、射频电路和电源管理等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1036是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
