基本特性

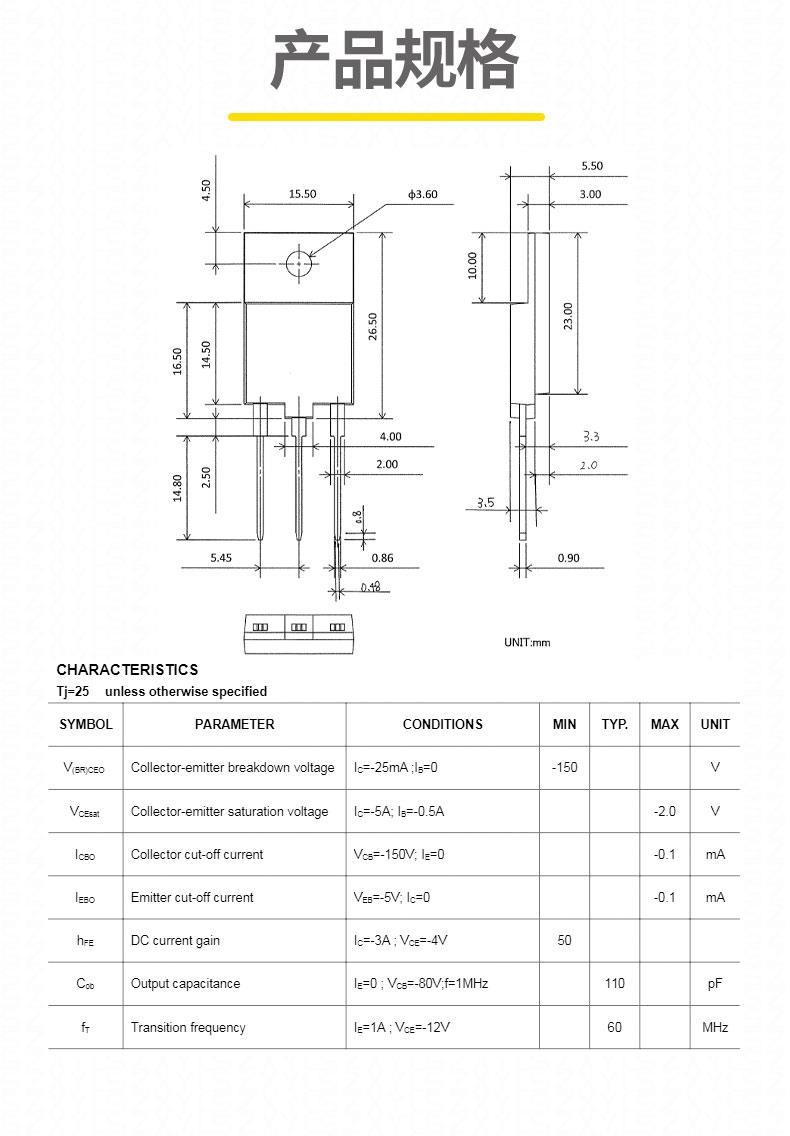

基本参数

• 集电极-发射极电压（VCEO）：-150V
• 集电极电流（IC）：-10A
• 耗散功率（PC）：100W
• 直流电流增益（hFE）：范围50-180
• 转换频率（fT）：60MHz
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-5A时，-2V
• 工作温度范围：-55℃~%2B150℃

应用场景

• 音频功率放大器：提供高质量音频输出
• 通用应用：适用于需要高电压和高电流处理能力的电路

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 2SA1186的集电极电流和耗散功率较大，适用于高功率放大和大电流驱动的应用场景
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1186凭借其高电压承受能力、高电流处理能力和高频响应，在音频功率放大器和通用应用中表现出色。它适用于音频功率放大器、通用应用等多种应用场景，能够提供稳定的电流放大和高电压处理能力。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1186是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
