基本特性

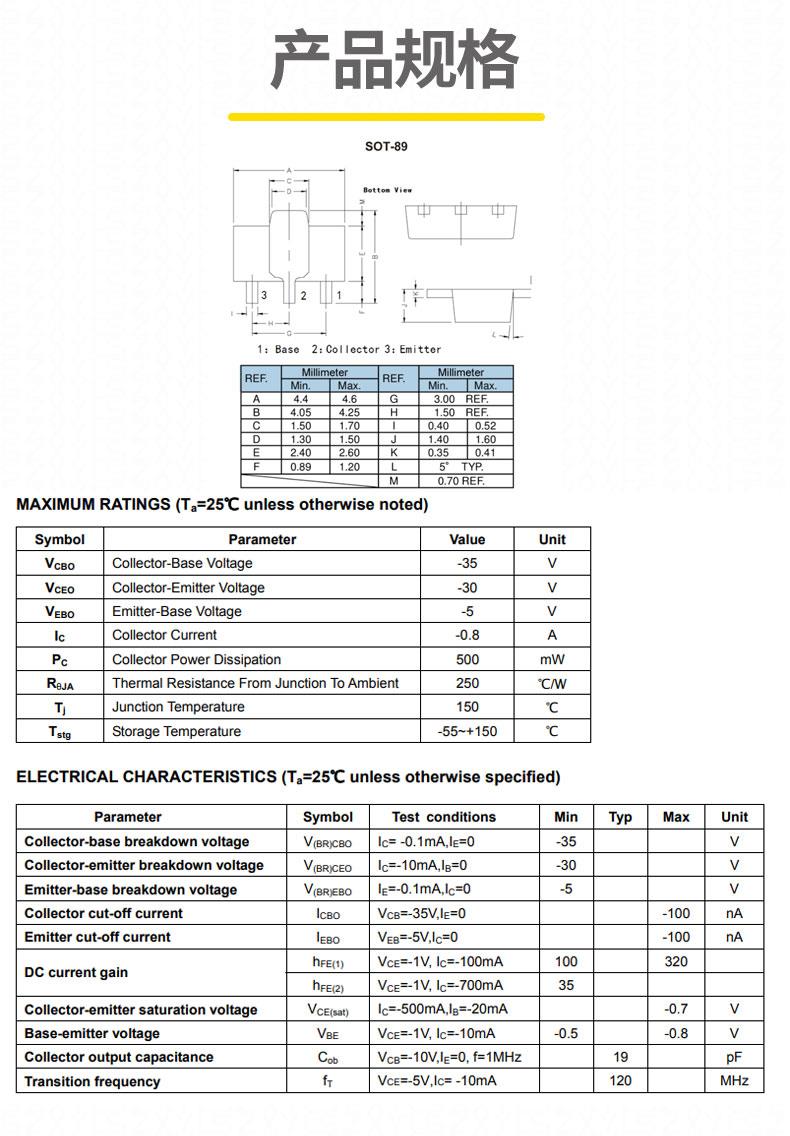

基本参数

• 集电极-发射极电压（VCEO）：-30V
• 集电极电流（IC）：-800mA
• 直流电流增益（hFE）：范围100-320
• 转换频率（fT）：120MHz
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-500mA时，-700mV
• 耗散功率（PC）：1W（安装在陶瓷基板上）

应用场景

• 音频放大器：作为1瓦特放大器的输出级
• 功率放大器：用于功率放大器的输出级
• 传感器接口电路：作为信号调理和放大元件

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 使用时需注意工作电压不要超过其额定值，以免损坏管子

• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

• 功率特性：耗散功率为 500mW，一般将耗散功率小于 1W 的三极管归为小功率三极管，所以 2SA1204 属于小功率三极管

• 频率特性：特征频率为 120MHz，通常认为特征频率大于 30MHz 的晶体管为高频晶体管，因此 2SA1204 属于高频三极管。

结尾总结

凭借其高直流电流增益、低饱和电压和小型封装，在音频放大器和功率放大器应用中表现出色。它适用于音频放大器、功率放大器和传感器接口电路等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1204是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
