基本特性

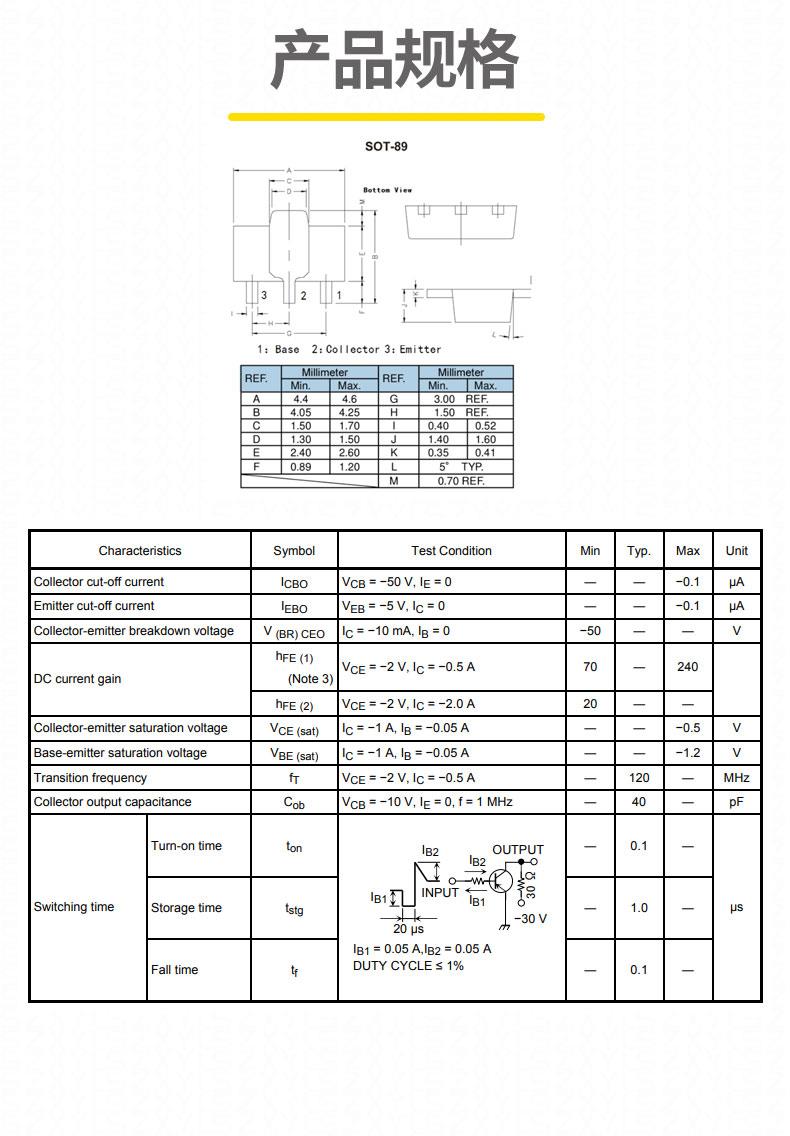

基本参数

• 集电极-发射极电压（VCEO）：-50V。
• 集电极电流（IC）：-2A。
• 直流电流增益（hFE）：范围70-240。
• 转换频率（fT）：120MHz。
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-1A时，-0.5V。
• 耗散功率（PC）：500mW（安装在陶瓷基板上）。
• 工作温度范围：-55℃~%2B150℃。

应用场景

2SA1213适用于多种应用场景，包括：

• 音频放大器：作为音频放大器的输出级，提供高保真音频输出。
• 功率放大器：用于功率放大器的输出级，适用于低至率的音频功放设计。
• 传感器接口电路：作为信号调理和放大元件。

工作原理

2SA1213作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高增益和低饱和电压使其在音频放大应用中表现出色。

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
• 使用时需注意工作电压不要超过其额定值，以免损坏管子。
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。

结尾总结

2SA1213凭借其高直流电流增益、低饱和电压和高频响应，在音频放大器和功率放大器应用中表现出色。它适用于音频放大器、功率放大器和传感器接口电路等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1213是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
