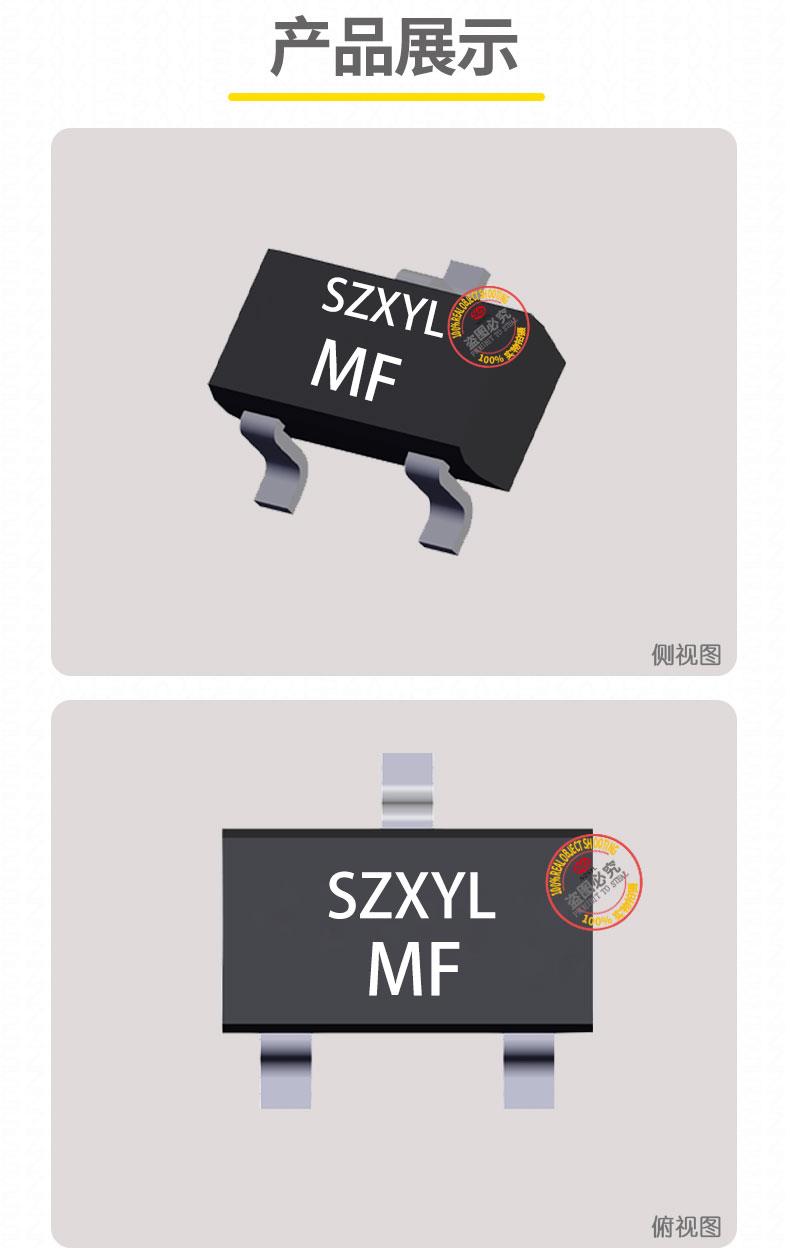

基本特性

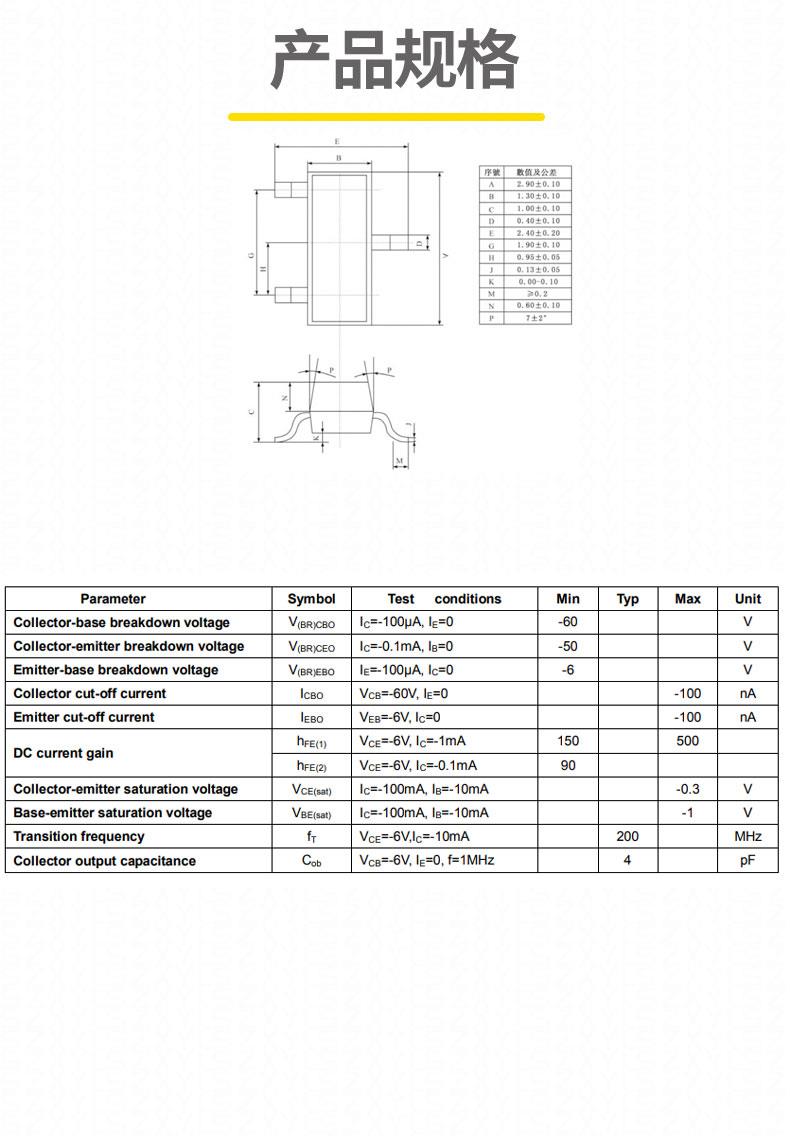

基本参数

• 集电极电流（IC）：-200mA
• 集电极-发射极电压（VCEO）：-50V
• 集电极-基极电压（VCBO）：-60V
• 发射极-基极电压（VEBO）：-6V
• 直流电流增益（hFE）：范围150-600
• 转换频率（fT）：180MHz
• 集电极截止电流（ICBO）：-100nA
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-100mA，IB=-10mA时，-0.3V
• 耗散功率（PC）：200mW

应用场景

• 音频放大器：作为音频放大器的输出级，提供高保真音频输出
• 功率放大器：适用于低至率的音频功放设计
• 传感器接口电路：作为信号调理和放大元件

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1235A凭借其低集电极-发射极饱和电压、高频响应和小型封装，在低频放大应用中表现出色。它适用于音频放大器、功率放大器和传感器接口电路等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1235A是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
