基本特性

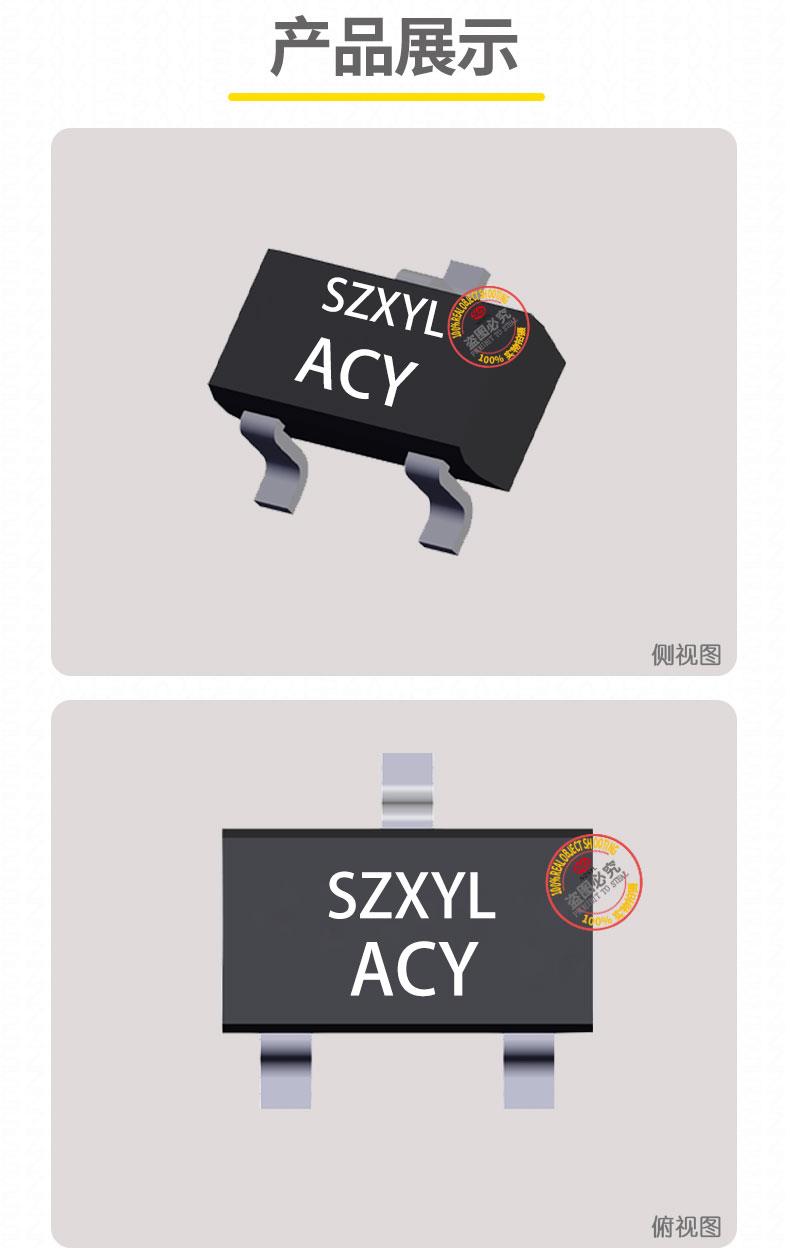

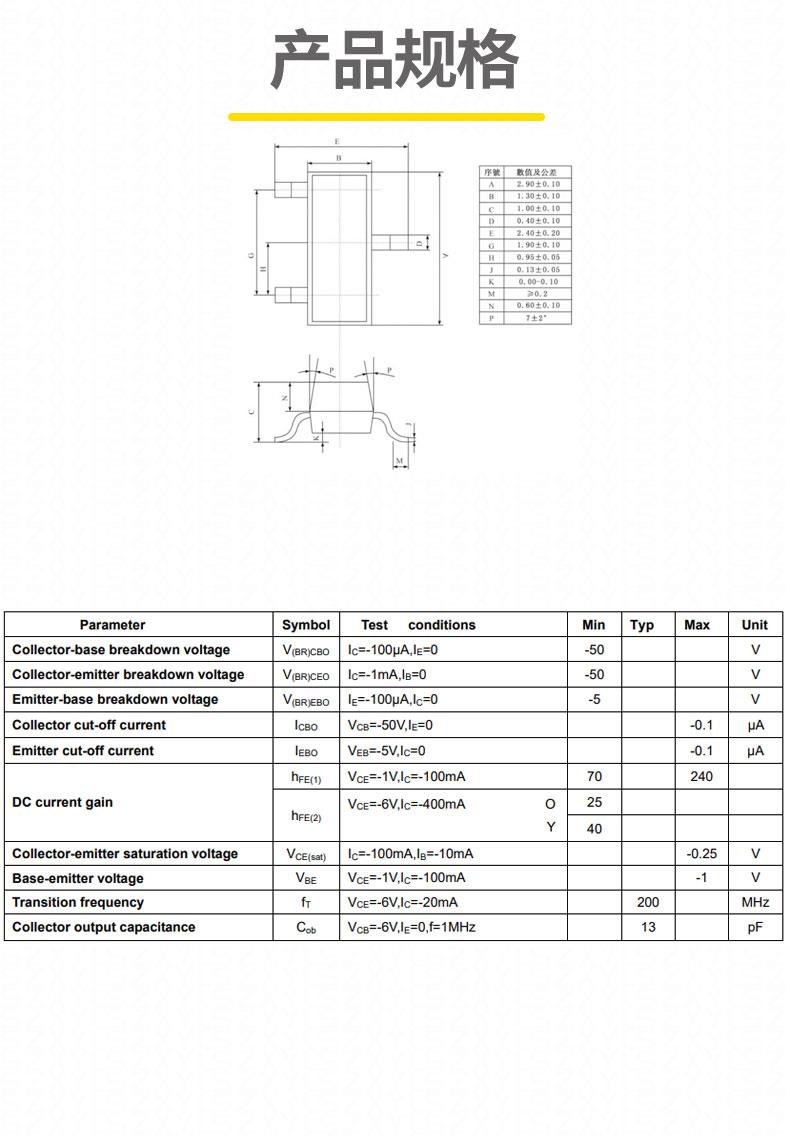

基本参数

• 集电极-基极电压（VCBO）：-50V
• 集电极-发射极电压（VCEO）：-50V
• 发射极-基极电压（VEBO）：-5V
• 集电极电流（IC）：-500mA
• 基极电流（IB）：-50mA
• 耗散功率（PC）：200mW
• 直流电流增益（hFE）：范围70-240
• 转换频率（fT）：200MHz
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-100mA，IB=-10mA时，-0.25V
• 工作温度范围：-55℃~%2B150℃

应用场景

• 音频放大器：适用于低至率的音频功放设计
• 驱动级放大器：作为驱动级放大器元件
• 开关应用：适用于需要快速切换的场合

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
• 使用时需注意工作电压不要超过其额定值，以免损坏管子
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1313凭借其高直流电流增益、低饱和电压和高频响应，在音频放大器和开关应用中表现出色。它适用于音频放大器、驱动级放大器和开关应用等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1313是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
