基本特性

基本参数

• 晶体管类型：PNP
• 集电极电流（IC）：-15A
• 集电极-发射极电压（VCEO）：-180V
• 集电极-基极电压（VCBO）：-180V
• 发射极-基极电压（VEBO）：-5V
• 耗散功率（PC）：130W（Tc=25?C）
• 直流电流增益（hFE）：范围50-180（在VCE=-4V，IC=-5A时）
• 转换频率（fT）：40MHz
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-5A，IB=-0.5A时，-2.0V
• 集电极截止电流（ICBO）：-100μA（在VCB=-180V，IE=0A时）

应用场景

• 音频功率放大器：由于其高电流能力和低饱和电压，适合用于音频功率放大器。
• 通用应用：适用于需要高电流处理能力的通用电路设计。

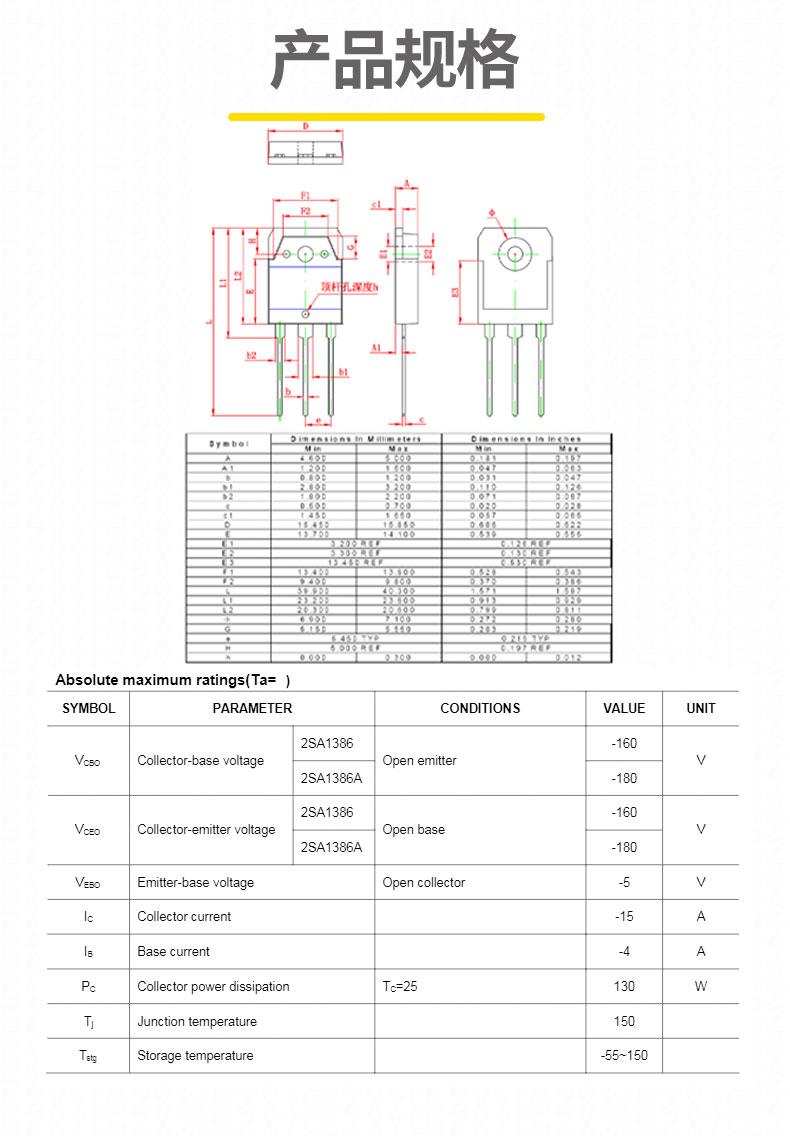

封装形式

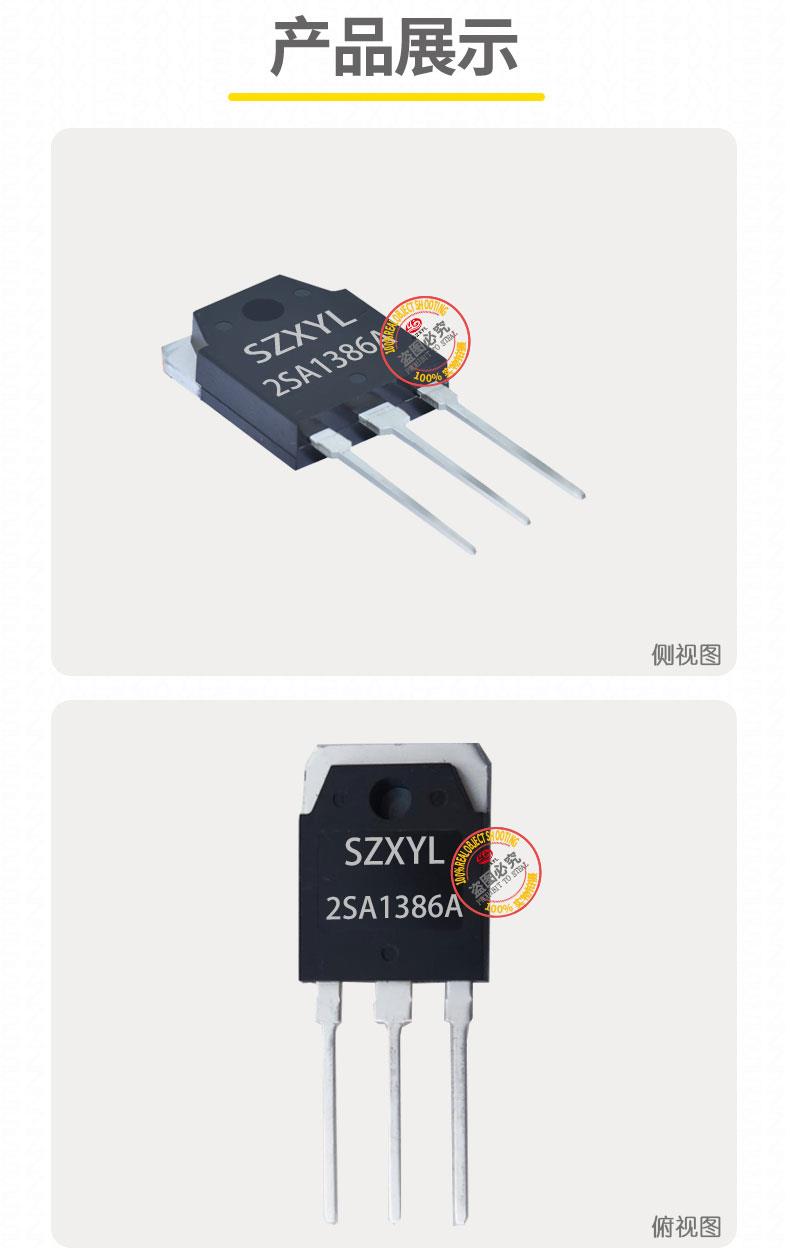

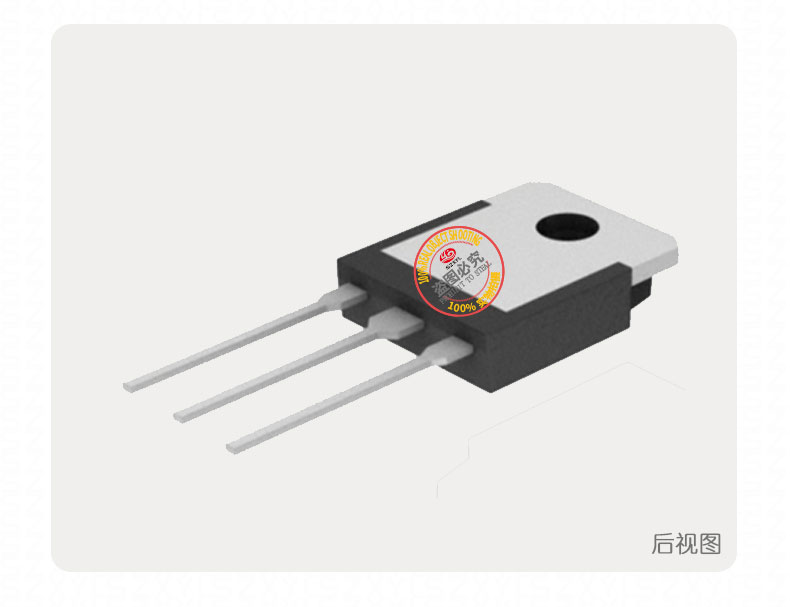

• 封装类型：TO-3P
• 引脚数：3

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
• 使用时需注意工作电压不要超过其额定值，以免损坏管子。

• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。

•


• 注意额定值：2SA1386A的集电极-发射极电压为-180V，集电极电流为-15A，功率耗散为130W，结温可达150℃，在使用时，要确保电路中的电压、电流和功率等参数不超过这些额定值，否则可能会损坏晶体管。
• 关注hFE范围：其直流电流增益hFE范围为50到180在设计电路时，需要根据具体的hFE值来计算和调整电路参数，以确保电路的性能符合要求。

结尾总结

2SA1386A凭借其高集电极电流、低饱和电压和高频响应，在音频功率放大器和通用应用中表现出色。它适用于音频功率放大器和通用应用等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1386A是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
