基本特性

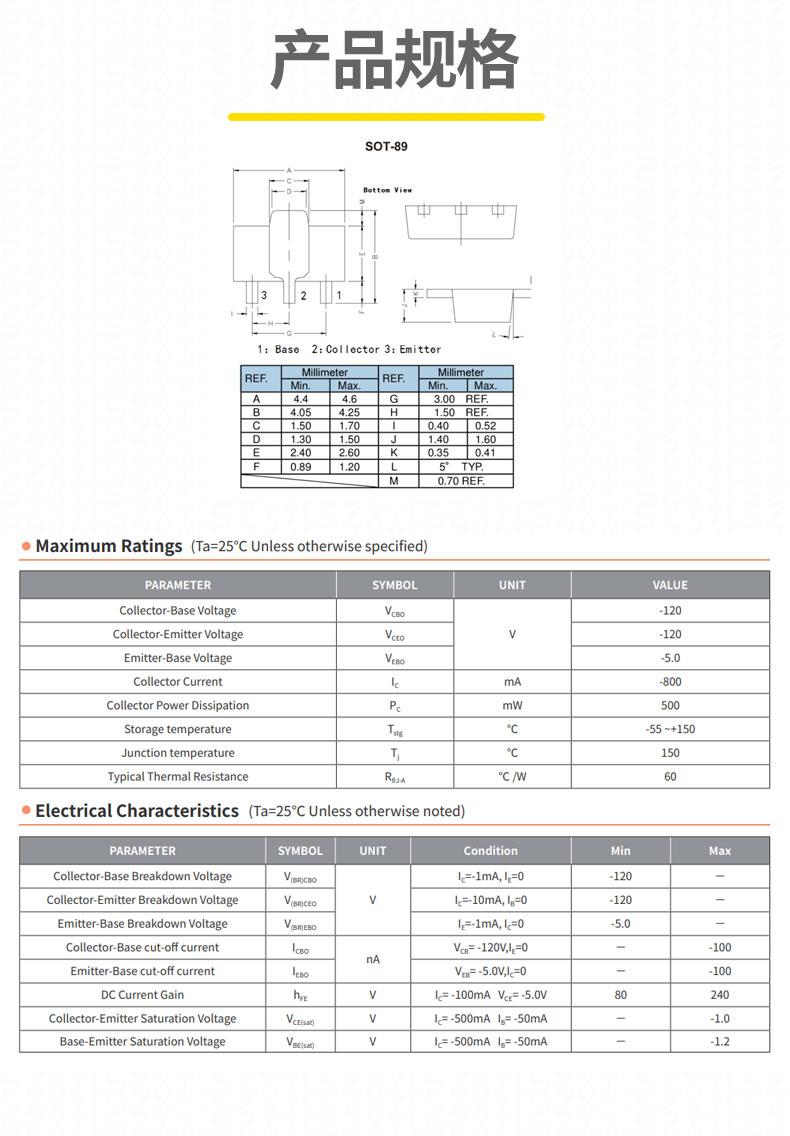

基本参数

• 集电极-发射极电压（VCEO）：-120V。
• 集电极-基极电压（VCBO）：-120V。
• 发射极-基极电压（VEBO）：-5V。
• 集电极电流（IC）：-800mA。
• 基极电流（IB）：-160mA。
• 耗散功率（PC）：1W（安装在陶瓷基板上）。
• 直流电流增益（hFE）：范围80-240。
• 转换频率（fT）：120MHz（典型值）。
• 集电极-发射极饱和电压（VCE(sat)）：在IC=-500mA，IB=-50mA时，-1V。

应用场景

• 电压放大器：用于信号放大。
• 功率放大器：在音频功率放大器中用于高效能转换。
• 通用应用：适用于需要高电压和高电流处理能力的电路。

工作原理

注意事项

• 在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
• 2SA1201的集电极电流和耗散功率较大，适用于高功率放大和大电流驱动的应用场景。
• 使用时需注意工作电压不要超过其额定值，以免损坏管子。
• 虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。

结尾总结

2SA1201凭借其高电压承受能力、高转换频率和适中的电流增益，在电压放大器和功率放大器应用中表现出色。它适用于电压放大器、功率放大器和通用应用等多种应用场景，能够提供稳定的电流放大和高电压处理能力。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1201是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
