一、基本特性

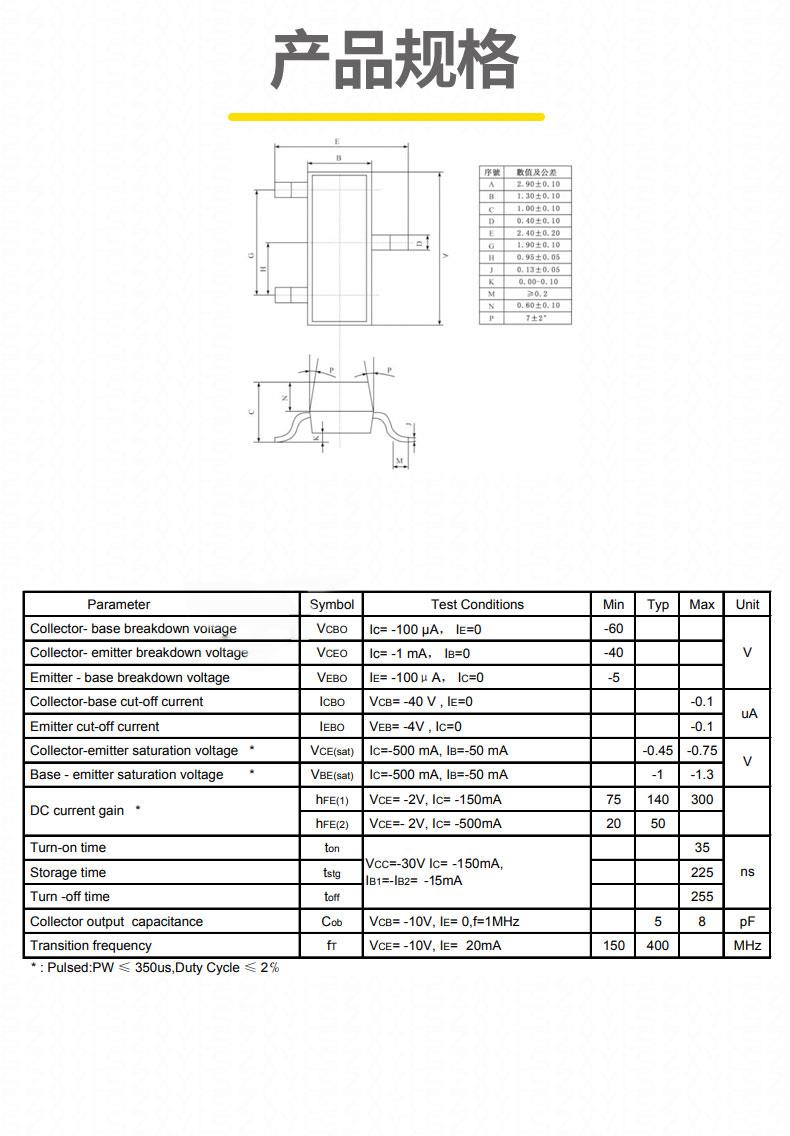

二、电气参数

• 耐压和电流容量：2SA1464的集电极-基极电压（VCBO）为-60V，集电极-发射极电压（VCEO）为-40V，其集电极电流（IC）为-500mA，能够满足大多数低功耗电路的需求
• 直流电流增益：直流电流增益（hFE）范围较广，为75至300，这意味着在不同的工作条件下，2SA1464能够提供稳定的电流放大效果
• 频率特性：特征频率（fT）高达400MHz，这使得2SA1464在高频应用中表现出色，能够处理高频信号。
• 功耗和温度：功耗为200mW，这使得它能够在较宽的温度范围内稳定工作。
• 截止电流和饱和电压：集电极截止电流（ICBO）和发射极截止电流（IEBO）均为-0.1μ。集电极-发射极饱和电压（VCE(sat)）范围为-0.45V至-0.75V，基极-发射极饱和电压（VBE(sat)）范围为-1V至-1.3V。

三、应用场景

• 高频放大器：高特征频率使其成为高频放大器的理想选择。它能够放大高频信号，适用于通信设备和高频电路设计。
• 开关应用：其快速的开关特性使其在开关电路中表现出色。可以用于电源管理、电机驱动等需要快速开关的场合。
• 音频放大：虽要应用是高频放大和开关，但其稳定的电流放大能力也使其适用于一些音频放大电路。它可以作为音频信号的放大元件，提供清晰的音频输出。

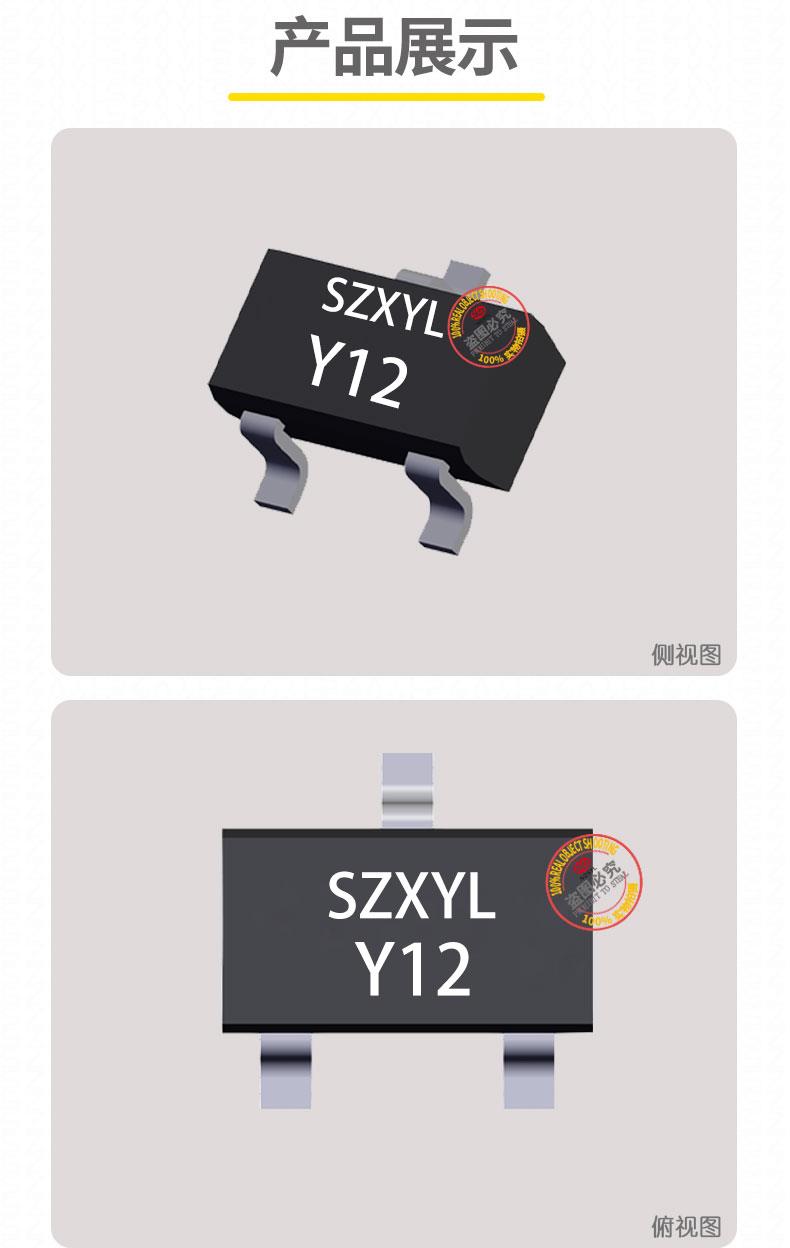

2SA1464晶体管凭借其高频特性、稳定的电流放大能力和快速的开关速度，广泛应用于各种电子电路。无论是高频放大器、开关电路还是音频放大，它都能提供可靠的性能。2SA1464晶体管以其卓越的高频性能、稳定的电流放大能力和快速的开关速度，成为了众多电子电路设计中的理想选择。无论是高频放大器、开关电路还是音频放大，它都能提供可靠的性能和高效的解决方案。其紧凑的SOT-23封装形式，使其在空间受限的电路板上也能轻松集成，满足现代电子设备对小型化和高性能的双重需求。
