一、基本特性

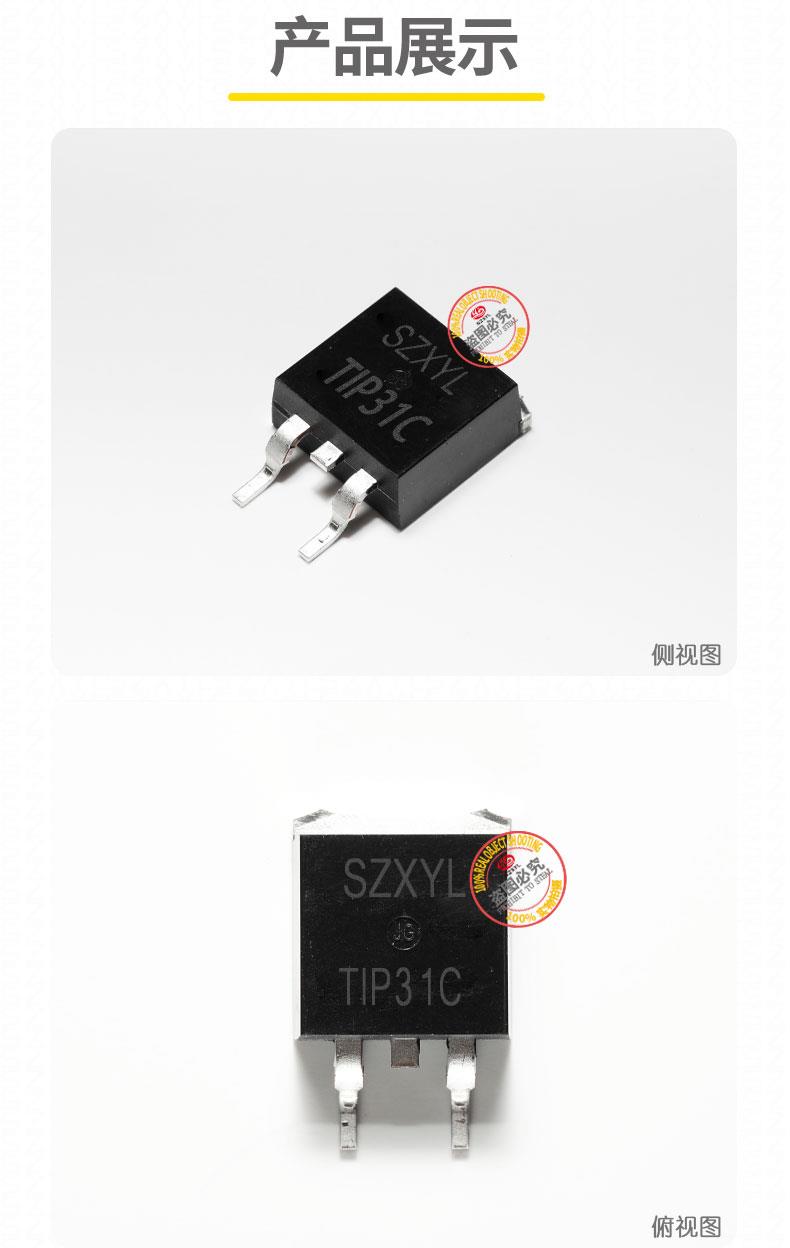

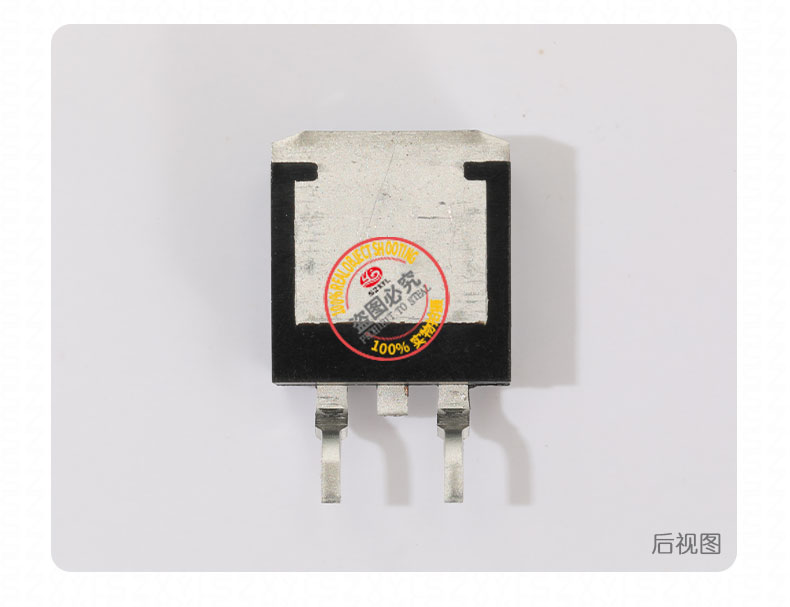

TIP31C是一款经典的NPN型硅功率晶体管，广泛应用于各种需要高电流和高电压的电路中。它采用TO-220封装，具有较大的散热片，能够有效散发热量，确保在高功率条件下稳定工作。

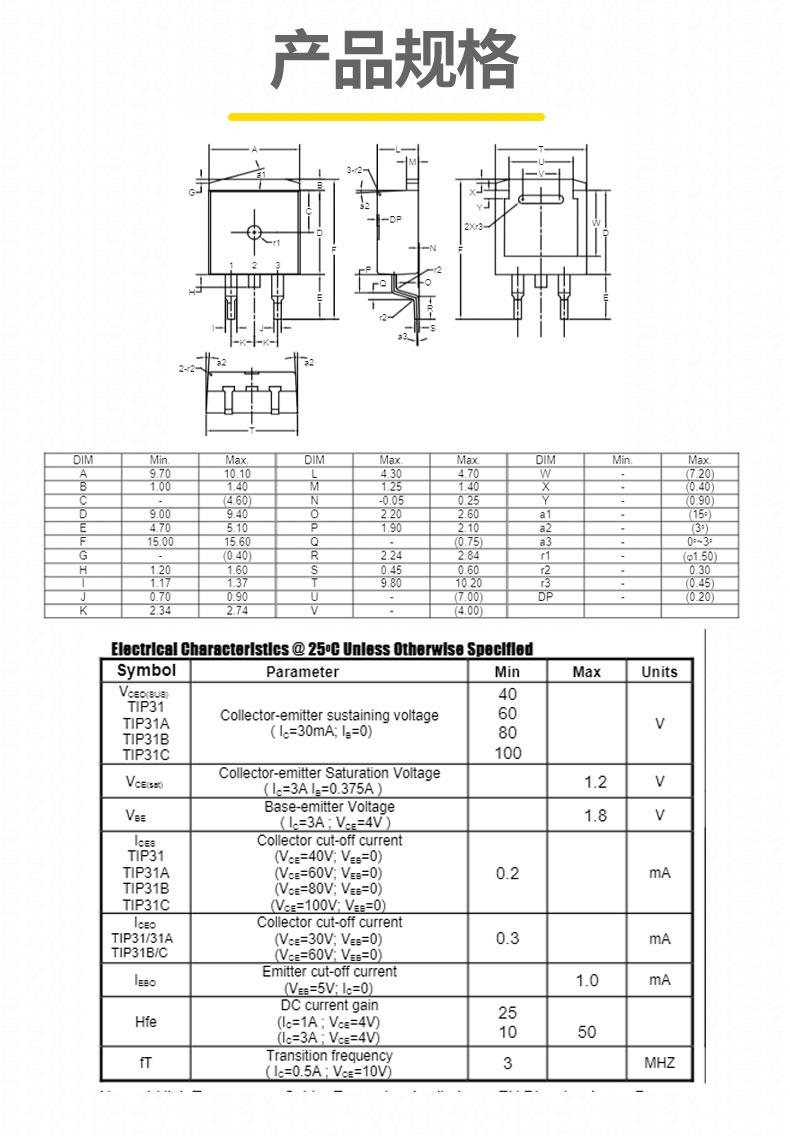

二、电气参数
集电极电流（IC）：集电极电流为3A，能够满足大多数高功率应用的需求。
集电极-发射极电压（VCEO）：集电极-发射极电压为60V，使其能够在较高的电压下稳定工作。
基极-发射极电压（VBE）：基极-发射极电压为7V，确保在正常工作条件下不会损坏。
功耗（Pd）：功耗为65W，这使得TIP31C能够在高功率条件下长时间稳定运行。
直流电流增益（hFE）：直流电流增益范围为10至50，这意味着它能够在较小的基极电流下提供较大的集电极电流，适用于需要高增益的放大电路。
特征频率（fT）：特征频率为2MHz，表明TIP31C能够在较高频率下保持较好的增益特性，适用于音频放大和一些中频信号处理电路。
集电极截止电流（ICBO）：集电极截止电流为10μA，较低的截止电流有助于减少静态功耗，提高电路的效率。
集电极-发射极饱和电压（VCE(sat)）：在IC = 3A、IB = 0.3A的条件下，饱和电压为1.2V，较低的饱和电压有助于提高功率放大器的效率，减少功率损耗。
三、应用场景
1. 功率放大器
TIP31C常用于音频功率放大器的输出级，能够提供足够的电流来驱动扬声器。其高电流增益和低饱和电压特性使其在音频放大器中表现出色，能够提供高质量的音频输出。
2. 电机驱动
能够承受较大的电流，适用于电机驱动电路。它可以作为电机的驱动晶体管，控制电机的启动、停止和速度调节。
3. 电源管理
可以用于电源管理电路，如稳压器和开关电源。其高耐压和大电流特性使其能够处理较大的功率，确保电源系统的稳定输出。
4. 工业控制
工业自动化控制系统中也有广泛应用，如功率放大器和电源管理模块等。它能够提供稳定的功率输出，确保工业设备的正常运行。
四、使用注意事项
1. 散热设计
通常需要安装散热片，以确保晶体管在高功率条件下能够稳定工作。散热片的选择应根据实际功耗和工作环境温度来确定。
2. 保护电路
为了确保安全使用，建议在电路中加入保护措施，如过流保护和过热保护。过流保护可以通过串联一个合适的电阻来实现，当电流超过额定值时，电阻上的电压降会触发保护电路，切断电源。
3. 驱动信号
基极需要一个合适的驱动信号，以确保晶体管能够正常工作。
五、总结
是一款性能卓越、可靠性高的NPN型硅功率晶体管，适用于多种高功率应用。其高电流增益、低饱和电压和高耐压特性使其在音频放大器、电机驱动、电源管理和工业控制等领域表现出色。
